Ford Lobo / Fusibles 2009

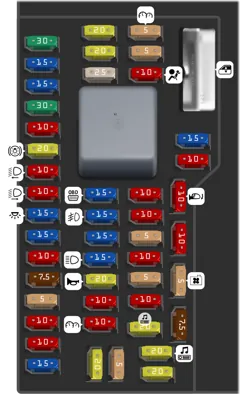

Panel de Fusibles del Compartimiento de Pasajeros

Panel de Fusibles del Compartimiento de Pasajeros
N°ADescripción
- Ventanas eléctricas, Techo solar, Retroiluminación deslizante eléctrica
- Relé de accesorio retrasado (Alimenta el fusible 41 y el disyuntor 47)
1 30A Techo solar
2 15A No usado (repuesto)
3 15A No usado (repuesto)
4 30A No usado (repuesto)
5 10A Iluminación del teclado, Interbloqueo de Cambio de Freno (BSI), Microprocesador de SJB
6 20A Señales de giro, Luces de freno
7 10A Faros de luz baja (izquierda)
8 10A Faros de luz baja (derecha)
9 15A Luces de cortesía interiores, Luces de carga
10 15A Iluminación de fondo, Luces de charco
11 10A No usado (repuesto)
12 7.5A Interruptor de espejo eléctrico, Microprocesador del módulo de asiento con memoria, Interruptor de columna de dirección
13 5A SYNC
14 10A No usado (repuesto)
15 10A Control de clima
16 15A Alimentación del interruptor de encendido
17 20A Todas las alimentaciones del motor de bloqueo
18 20A Interruptor de asiento con memoria del conductor
19 25A No usado (repuesto)
20 15A Pedales ajustables, Enlace de datos
21 15A Luces antiniebla, Indicador de luz antiniebla
22 15A Luces de estacionamiento, Luces de marcador lateral
23 15A Faros de luz alta
24 20A Bocina
25 10A Luces de demanda interiores, Alimentación de la caja media
26 10A Tablero de instrumentos, Solenoide de inhibición de llave fuera, Pantalla de información de radio (CID), Botones de radio, Timbre de llave adentro
27 20A No usado
28 5A Silenciamiento de radio
29 5A Tablero de instrumentos
30 5A Indicador de desactivación del airbag del pasajero
31 10A Módulo de control de restricciones
32 10A Módulo de brújula no integrado, Módulo de asiento solo calefaccionado
33 10A Controlador de freno de remolque
34 5A Indicador de diferencial de bloqueo electrónico
35 10A Asistencia de estacionamiento trasero
36 5A Transceptor PATS
37 10A No usado (repuesto)
38 20A Subwoofer
39 20A Radio, Pantalla de navegación
40 20A No usado (repuesto)
41 15A Espejo EC, Iluminación del interruptor de bloqueo de puerta, Retraso de accesorio de radio
42 10A No usado (repuesto)
43 10A Relé de espejo calefaccionado/retroiluminación, Sensor de lluvia, Cámara de reversa
44 10A No usado (repuesto)
45 5A Lógica del limpiaparabrisas delantero, Relé del motor del ventilador
46 7.5A Sensor de clasificación de ocupantes (OCS)

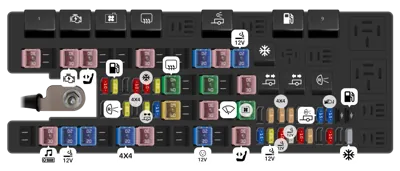

Caja de Distribución de Energía

Caja de Distribución de Energía
N°ADescripción
1 Relé de potencia del PCM
2 Relé de arranque
3 Relé del motor del soplador
4 Relé del parabrisas calefaccionado
6 Relé de la lámpara de estacionamiento del remolque
8 Bomba de combustible
9 Cargador de batería del remolque
11 30A Motores de la tabla de correr eléctrica
13 30A Relé de arranque
14 30A Asientos eléctricos del pasajero
17 30A Freno del remolque
20 20A Módulo 4x4 (ESOF)
21 30A Carga de batería del remolque
22 20A Encendedor de cigarros
23 Relé del embrague del aire acondicionado
26 10A PCM (KAPWR), Solenoide de ventilación del canister, Transmisión, Relé del PCM
27 20A Relé de la bomba de combustible
29 10A 4x4
30 10A Embrague del aire acondicionado
31 20A Relé de la lámpara de estacionamiento del remolque
32 40A Relé del parabrisas/espejo calefaccionado
34 40A Relé del PCM
36 30A Módulo de control de estabilidad de rodadura (RSC)
37 Relé de parada/giro izquierdo del remolque
38 Relé de parada/giro derecho del remolque
39 Luces de reversa
43 20A Relé de la luz de reversa
45 20A Alimentación del relé de parada/giro del remolque
46 15A Interruptor de freno encendido/apagado (BOO)
47 60A Módulo de control de estabilidad de rodadura (RSC)
49 30A Motor del limpiaparabrisas, bomba de lavado
51 40A Relé del motor del soplador
53 5A Módulo de control del tren motriz (PCM), transmisión 6R80
54 5A Módulo 4x4, luz de reversa, Control de estabilidad de rodadura (RSC), Relé de carga de batería del remolque
55 5A Espejo de brújula electrónica [solo transmisión 6R]
58 15A Luces de reversa del remolque
59 15A Espejos calefaccionados
60 Diodo de arranque de un toque
61 Diodo de la bomba de combustible
64 30A Amplificador
65 20A Toma de corriente auxiliar (tablero de instrumentos)
66 20A Toma de corriente auxiliar (dentro de la consola central)
68 20A Módulo 4x4
69 30A Asientos calefaccionados/refrigerados del pasajero
72 20A Toma de corriente auxiliar (trasera)
74 30A Asiento eléctrico del conductor
75 15A PCM – VPWR1
76 20A VPWR2, VBV, MAF/IAT, CMS 12 y 22 con transmisión 6R80, Interruptor de freno encendido/apagado (BOO)
77 10A VPWR3, Embrague del ventilador eléctrico, Bobina del relé del embrague del aire acondicionado, Palanca de cambios en el suelo (transmisión de 4 velocidades)
78 25A Bobinas de encendido, VPWR4
79 10A CMS transmisión de 4 velocidades, 12 y 22 con transmisión de 4 velocidades
80 5A Iluminación del volante
82 10A Módulo de control de freno de tracción (TBCM), Luz de freno de montaje alto central (CHMSL), CHMSL del mercado de accesorios
84 Embrague del aire acondicionado
