Ford Lobo / Fusibles 2010

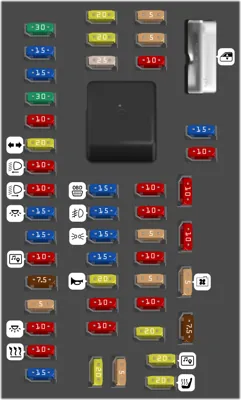

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Toldo corredizo
2 15A No se usa (disponible)
3 15A No se usa (disponible)
4 30A No se usa (disponible)
5 10A Iluminación del teclado, Seguro del cambio del freno (BSI), energía del microprocesador SJB
6 20A Luces direccionales, luces de alto
7 10A Luces bajas del faro (izquierdo)
8 10A Luces bajas del faro (derecho)
9 15A Luces de cortesía interiores, Luces de carga
10 15A Iluminación de fondo, Luces de estribo
11 10A Módulo GPS
12 7.5A Interruptor de espejos eléctricos, Energía del microprocesador del módulo del asiento con memoria, Interruptor de la columna de la dirección
13 5A SYNC®
14 10A Módulo de iluminación ambiental
15 10A Control de aire acondicionado y calefacción
16 15A Alimentación del interruptor de encendido
17 20A Alimentación de los motores todos los seguros de las puertas
18 20A Interruptor del asiento con memoria del conductor
19 25A No se usa (disponible)
20 15A Pedales ajustables, enlace de datos
21 15A Faros de niebla, Indicador de faros de niebla
22 15A Luces de estacionamiento, Luces de posición
23 15A Luces altas de los faros
24 20A Claxon
25 10A Luces de demanda interiores, Alimentación de energía de la caja media
26 10A Grupo de instrumentos del tablero de instrumentos, Solenoide de inhibición de extracción de la llave, Pantalla de información del radio (CID), Botones del radio, Campanilla de llave insertada
27 20A No se usa
28 5A Silenciamiento del radio
29 5A Grupo de instrumentos del tablero
30 5A Indicador de desactivación de la bolsa de aire del pasajero
31 10A Módulo de control de los sistemas de seguridad (RCM)
32 10A Módulo de la brújula no integrado, Módulo de asientos térmicos solamente
33 10A Controlador del freno del remolque
34 5A Indicador del diferencial de bloqueo
35 10A Asistencia de estacionamiento en reversa
36 5A Transceptor del sistema pasivo antirrobo
37 10A Bobinas del relevador del acoplador
38 20A Bocina de graves auxiliar
39 20A Pantalla del radio, Sistema de navegación
40 20A Módulo de asientos térmicos traseros
41 15A Atenuación automática del espejo retrovisor, Iluminación del interruptor de los seguros de las puertas, Demora de accesorios del radio
42 10A No se usa (disponible)
43 10A Relevador de luz trasera/espejos térmicos, Sensor de lluvia, Cámara de reversa
44 10A No se usa (disponible)
45 5A Lógica del limpiador delantero, relevador del motor del ventilador
46 7.5A Sensor de Clasificación del ocupante (OCS)
47 Ventanas eléctricas, Toldo corredizo, Luz trasera deslizable eléctrica
48 Relevador de los accesorios retardados (Alimenta al fusible 41 y disyuntor 47)

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- Relevador del acoplador 2
- Relevador del ventilador eléctrico
- Relevador de luces de reversa
- Relevador de las luces de freno y direccionales derechas del remolque
- Relevador de las luces de freno y direccionales izquierdas del remolque
- Relevador del embrague de A/A
- Relevador del acoplador 4
- Relevador de alimentación del módulo de control del tren motriz (PCM)
- Relevador del motor de arranque
- Relevador del motor del ventilador
- Relevador de la luz trasera térmica
- Relevador del ventilador eléctrico (alta velocidad)
- Relevador de las luces de estacionamiento del remolque
- Relevador del acoplador 1
- Bomba de combustible
- Cargador de la batería del remolque
- Relevador del espejo térmico
- Relevador del acoplador 3
- Relevador del ventilador eléctrico (baja velocidad)
1 30A Motores de los estribos eléctricos
2 40A Ventilador eléctrico
3 30A Relevador del motor de arranque
4 30A Asiento eléctrico del pasajero
5 40A Ventilador eléctrico
7 30A Freno del remolque
8 30A Acoplador 1
9 30A Acoplador 2
10 20A Módulo 4x4 (ESOF)
11 30A Carga de la batería del remolque
12 20A Encendedor
13 40A Luz trasera térmica
15 40A Relevador del PCM
17 30A Módulo de control de estabilidad de balanceo (RSC)
18 60A Módulo RSC
20 30A Motor del limpiador, bomba del lavador
22 40A Relevador del motor del ventilador
23 25A Ventilador eléctrico
24 30A Amplificador
25 20A Tomacorriente auxiliar (tablero de instrumentos)
26 20A Tomacorriente auxiliar (dentro de la consola central)
28 20A Módulo 4x4
29 30A Asiento térmico/refrigerado del pasajero
32 20A Tomacorriente auxiliar (trasero)
34 30A Asiento eléctrico del conductor
35 10A PCM - Mantener potencia activa, Solenoide de ventilación del cánister, Transmisión, Relevador del PCM
36 20A Relevador de la bomba de combustible
37 10A Acoplador 4
38 10A 4x4
39 10A Embrague del A/A
40 20A Relevador de las luces de estacionamiento del remolque
41 15A Espejo térmico
43 20A Relevador de la luz de reversa
44 15A Acoplador 3
45 20A Alimentación del relevador de las luces de freno y direccionales del remolque
46 15A Interruptor de activación/desactivación del freno (BOO)
48 5A PCM, transmisión 6R80
49 5A Módulo 4x4, Luz de reversa, RSC, Relevador de carga de la batería del remolque
50 5A Espejo con brújula electrónica [sólo transmisión 6R]
53 15A Luces de reversa del remolque
55 Diodo de arranque de un toque
56 Diodo de la bomba de combustible
57 15A PCM - alimentación de voltaje 1
58 20A Alimentación de voltaje 2, voltaje - voltaje de la batería, flujo de masa de aire/temperatura de aire de admisión, CMS 12 y 22 con transmisión 6R80, Interruptor de activación/desactivación del freno (BOO)
59 10A Alimentación de voltaje 3, Clutch del ventilador eléctrico, bobina del relevador del clutch de A/A, Palanca de cambios al piso [transmisión de 4 velocidades]
60 15A Bobinas de encendido, alimentación de voltaje 4
61 10A Transmisión de 4 velocidades CMS, 12 y 22 con transmisión de 4 velocidades 4
62 5A Iluminación del volante de la dirección
64 10A Módulo de control de los frenos del remolque (TBCM), Luz de alto superior central (CHMSL) de posventa
