Ford Mondeo / Fusibles 2003

Panel de Fusibles del Motor

Panel de Fusibles del Motor
N°ADescripción
- 30A ABS
- 50A Relé de Encendido
- 60A Calentador del Motor Diésel
- 30A Luneta Trasera Calefaccionada
- 20A Asientos Calefaccionados
- 40A Ventilador de la Calefacción
- 50A Energía Principal
- 60A Enfriamiento del Motor, Relé de Precalentamiento
- 20A Relé PCM
- 40A Enfriamiento del Motor
- 30A Parabrisas Calefaccionado
- 30A Parabrisas Calefaccionado
- 3A Parabrisas Calefaccionado
- 20A Faros Xenón Izquierdo
- 10A Transmisión Automática
- 20A Faros Xenón Derecho
- 20A ABS
- 15A Interruptor de Luces
- 20A Relé de Limpieza de Faros
- 7.5A Alarma de Respaldo de Batería [gasolina]
- 20A Unidad de Temporizador Central (puede tener alguna influencia en los Indicadores de Dirección y Función de Luces de Emergencia)
- 15A Unidad de Temporizador Central (puede tener alguna influencia en los Indicadores de Dirección y Función de Luces de Emergencia)
- 20A Relé de Bocina
- 15A Relé de Bomba de Combustible, Calefactor de Parabrisas
- 20A Interruptor de Encendido
- 30A Relé de Arranque
- 7.5A Alternador
- 7.5A Aire Acondicionado
- 3A Transmisión Automática, Módulo de Control del Motor
- 7.5A Relé del Módulo PCM
- EEC
- Embrague del Compresor de Aire Acondicionado
- Diodo
- 15A Sensor de Oxígeno
- 7.5A Motor
- 10A Motor
- Luz de Cruce
- Relé de Bocina
- Tiempo del Calefactor de Ventana Frontal
- Bomba de Combustible [Gasolina], Bomba de Elevación, Common Rail, Módulo de Control de Inyectores (IDM) [Diésel]
- Módulo PCM
- Aire Acondicionado Acelerador Totalmente Abierto (WOT)
- Ventilador de Enfriamiento del Motor
- Precalentamiento [Diésel]
- Ventilador de Enfriamiento del Motor de Alta Velocidad, Luces de Reversa [Diésel]
- Arranque

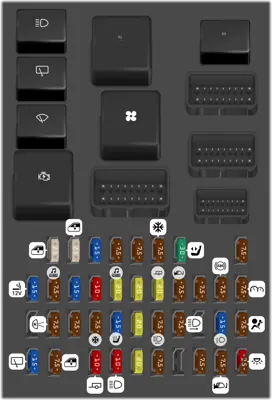

Panel de Fusibles del Compartimiento de Pasajeros

Panel de Fusibles del Compartimiento de Pasajeros
N°ADescripción
- Relé de luz de carretera
- Relé del calentador de la ventana trasera
- Relé de ahorro de batería
- Relé del limpiaparabrisas trasero
- Relé del ventilador de calefacción
- Relé del limpiaparabrisas
- Relé de encendido
60 25A Ventanas Eléctricas
61 25A Ventanas Eléctricas
62 15A Interruptor de Luces
63 7.5A Indicadores de Dirección - (puede estar relacionado con el interruptor de los faros y no con los indicadores) - Luces Laterales Delanteras y Traseras Un Lado del Coche
64 7.5A Indicadores de Dirección - (puede estar relacionado con el interruptor de los faros y no con los indicadores) - Luces Laterales Delanteras y Traseras Otro Lado del Coche
65 7.5A Aire Acondicionado
66 30A Asiento Eléctrico del Conductor
67 7.5A Alarma
68 15A Encendedor de Cigarrillos
69 7.5A Radio, Tablero de Instrumentos
70 15A Toma de Corriente Trasera Derecha [Modelos Estate]
71 10A Entretenimiento en Asientos Traseros (Pantallas de Video)
72 20A Radio
73 20A Techo Solar
74 20A Remolque
75 7.5A Espejos Eléctricos
76 7.5A Aire Acondicionado
77 7.5A ABS, Control de Tracción
78 7.5A Tablero de Instrumentos, Airbag
80 7.5A Transmisión Automática, Luces de Reversa
81 7.5A Sensor de Temperatura, Transmisión Automática, Sensor de Asiento
82 7.5A Aire Acondicionado, Calefactor de Lavaparabrisas, Calefactor Auxiliar, Control de Crucero
83 15A Asientos Calefaccionados
84 20A Interruptor de Luces
85 7.5A Faro Izquierdo - Luz de Carretera
86 7.5A Faro Derecho - Luz de Carretera
88 15A Relé de Luz de Cruce, Interruptor de Luces (Energía Común para AMBAS luces de cruce y también energía para el Relé de Luz de Carretera)
89 7.5A Airbag
90 15A Motor del Limpiaparabrisas Trasero
91 7.5A Ventanas Eléctricas, Espejo con Atenuación, Techo Solar
92 10A Remolque
93 10A Faros, Luces de Freno, Relé del Ventilador de Calefacción
94 20A Lavado/Limpieza
95 7.5A Faros de Luz de Cruce - Relé de Limpieza de Faros
97 7.5A Luces de Matrícula, Luz de la Guantera, Unidad de Temporizador Central
98 7.5A Espejos Eléctricos, Espejos Calefaccionados
99 10A Luces Interiores [Facelift]
99 7.5A Luces Interiores [Pre facelift]
