Ford Mustang / Fusibles 2014

Fusiblera del Motor

Fusiblera del Motor
N°ADescripción
1 80A Panel de fusibles del compartimiento de pasajeros
4 30A Relé del motor del soplador
5 20A Toma de corriente (carrocería)
6 40A Relé del desempañador trasero
7 40A Relé del ventilador de enfriamiento
8 40A Bomba del sistema de frenos antibloqueo
9 30A Limpiaparabrisas
10 30A Válvula del sistema de frenos antibloqueo
12 20A Bomba de fluido diferencial (solo Shelby)
13 20A Relé de la bomba de combustible (no Shelby)
13 25A Relé de la bomba de combustible (solo Shelby)
14 20A Relé de la bomba de combustible #2 (solo Shelby)
15 10A Relé de la bomba del intercooler (solo Shelby)
16 20A Asientos calefaccionados
17 10A Sensor del alternador
18 20A Módulo auxiliar de la carrocería
19 30A Relé del motor de arranque
20 30A Amplificador trasero (radio Shaker Pro)
21 30A Relé del tren motriz
22 20A Toma de corriente (tablero de instrumentos)
23 10A Módulo de control del tren motriz, energía de mantenimiento
24 10A Energía del freno encendido/apagado
25 10A Relé del compresor de aire acondicionado
26 20A Relé del faro de descarga de alta intensidad izquierdo
27 20A Relé del faro de descarga de alta intensidad derecho
29 30A Ventana delantera del pasajero
31 30A Asiento eléctrico del pasajero
32 30A Asiento eléctrico del conductor
33 30A Amplificador delantero (radio Shaker)
34 30A Motor de la ventana delantera del conductor
35 40A Motor de la capota convertible
36 Diodo de combustible
38 15A Inyectores de combustible (solo Shelby)
39 5A Espejos calefaccionados
40 15A Módulo de control del tren motriz, energía del vehículo 4, bobina de encendido
41 Relé de la bomba de combustible
42 Relé de la bomba del intercooler (solo Shelby)
43 Relé del compresor de aire acondicionado
44 Relé de la bomba de combustible #2 (solo Shelby)
45 5A Módulo de control del tren motriz, funcionamiento/arranque
46 5A Módulo de control del tren motriz, energía del vehículo 3, componentes generales del tren motriz
47 15A Módulo de control del tren motriz, energía del vehículo 1
48 15A Módulo de control del tren motriz, energía del vehículo 5
49 15A Módulo de control del tren motriz, energía del vehículo 2, componentes del tren motriz relacionados con emisiones
50 Relé del ventilador de enfriamiento (alto)
51 Relé del motor del soplador
52 Relé del motor de arranque
53 Relé del desempañador trasero
54 Relé del limpiaparabrisas delantero
55 Relé del ventilador de enfriamiento (bajo)
57 Relé del módulo de control del tren motriz
58 Bomba de fluido diferencial (solo relé Shelby)

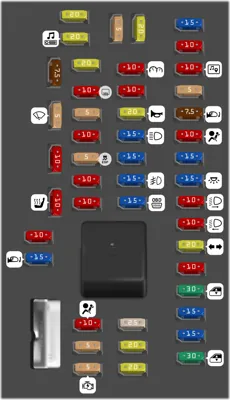

Fusiblera del Habitáculo

Fusiblera del Habitáculo
N°ADescripción
1 30A Ventana trasera del conductor (solo convertible)
2 15A No usado (repuesto)
3 15A SYNC
4 30A Ventana trasera del pasajero (solo convertible)
5 10A Interbloqueo de cambio de transmisión de freno
6 20A Señales de giro, luces intermitentes de emergencia
7 10A Faros de luz baja izquierda
8 10A Faros de luz baja derecha
9 15A Luces de cortesía
10 15A Iluminación del interruptor, luces de proyección Pony
11 10A Módulo de seguridad
12 7.5A Espejos eléctricos
13 5A No usado (repuesto)
14 10A Pantalla de información central, panel de acabado electrónico, sistema de posicionamiento global
15 10A Control de clima
16 15A No usado (repuesto)
17 20A Cierres eléctricos de puertas, liberación del maletero
18 20A No usado (repuesto)
19 25A No usado (repuesto)
20 15A Conector de diagnóstico
21 15A Luces antiniebla
22 15A Luces de estacionamiento, luces de matrícula
23 15A Faros de luz alta
24 20A Claxon
25 10A Iluminación de demanda (ahorro de batería), luces de vanidad del visor
26 10A Tablero de instrumentos (batería)
27 20A Alimentación del interruptor de encendido
28 5A Silencio de audio (inicio)
29 5A Cámara (funcionamiento/inicio)
30 5A Sensor de temperatura del motor
31 10A Módulo de control de restricciones
32 10A Ayuda de estacionamiento en reversa (no Shelby), módulo de control de dinámica del vehículo (solo Shelby)
33 10A No usado (repuesto)
34 5A Control de estabilidad electrónico
35 10A Módulo auxiliar de carrocería funcionamiento/inicio
36 5A Sistema antirrobo
37 10A Bobina del relé del desempañador trasero
38 20A No usado (repuesto)
39 20A Radio/Navegación
40 20A No usado (repuesto)
41 15A Retraso de accesorio (ventanas, espejo retrovisor con atenuación automática [incluyendo micrófono y brújula] y interruptor de puerta III)
42 10A No usado (repuesto)
43 10A Bobinas del relé del asiento calefaccionado
44 10A No usado (repuesto)
45 5A Relé y módulo del limpiaparabrisas, relé del soplador
46 7.5A Indicador de desactivación del airbag del pasajero, sensor de clasificación de ocupantes
47 Interruptor automático - No usado (repuesto)
48 Relé de retraso de accesorio (ventanas, espejo retrovisor con atenuación automática [incluyendo micrófono y brújula] y interruptor de puerta III)
