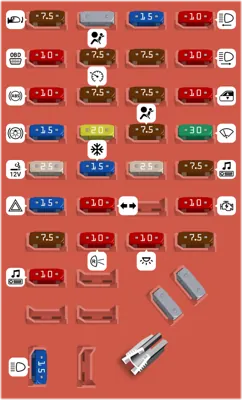

Panel de fusibles ubicado en el lado izquierdo del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 7.5A | Espejo calefaccionado | |
| 2 | Libre | ||
| 3 | 15A | Luces de estacionamiento | |
| 4 | 10A | Faro izquierdo | |
| 5 | 10A | Sistema OBD II | |
| 6 | 7.5A | Sistema de airbag, Relé del ventilador, Módulo de desactivación pasiva (PAD) | |
| 7 | 7.5A | Interruptores iluminados | |
| 8 | 10A | Faro derecho, Sistema de luces antiniebla, Módulo DRL | |
| 9 | 10A | Sistema antibloqueo | |
| 10 | 7.5A | Control de velocidad, Sistema GEM, Interbloqueo de freno, Sistema de aire acondicionado | |
| 11 | 7.5A | Luces de advertencia, Medidores del tablero de instrumentos | |
| 12 | 10A | Sistema de lavado delantero, Ventanas eléctricas | |
| 13 | 15A | Sistema PCM, Luces de freno, Tracción en las cuatro ruedas, Freno antibloqueo, Control de velocidad | |
| 14 | 20A | Sistema antibloqueo Min 10A Max 20A | |
| 15 | 7.5A | Sistema de airbag, Alternador | |
| 16 | 30A | Limpiaparabrisas delantero | |
| 17 | 25A | Encendedor de cigarros | |
| 18 | 15A | Sistema de aire acondicionado | |
| 19 | 25A | Bobina de encendido, Sistema PCM | |
| 20 | 7.5A | Radio, Sistema GEM, Antirrobo | |
| 21 | 15A | Luces de emergencia | |
| 22 | 10A | Luces direccionales | |
| 24 | 10A | Relé de arranque, Antirrobo | |
| 25 | 7.5A | Velocímetro, Sistema GEM | |
| 26 | 10A | 4R44E/5R55E sobremarcha, Luces de reversa, Sistema DRL | |
| 27 | 10A | Luces de mapa, Luz de la guantera (si está equipado), Luz de cúpula, Luces del parasol, Sistema 4x4 | |
| 28 | 7.5A | Sistema GEM | |
| 29 | 10A | Sistema de audio | |
| 33 | 15A | Luces altas, Sistema DRL, tablero de instrumentos | |
| 35 | Libre | ||
| 36 | Libre |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Batería | ||
| - | Diodo PCM | ||
| - | Diodo ABS | ||
| - | 50A | Encendido | |
| - | 20A | Cierres eléctricos, Ventanas eléctricas, Asientos eléctricos | |
| - | 20A | Luces de estacionamiento | |
| - | 30A | Sistema 4WABS | |
| - | 20A | Faros | |
| - | 30A | Energía PCM | |
| - | 50A | Panel de fusibles del tablero de instrumentos | |
| - | 20A | Claxon | |
| - | 40A | Motor del soplador | |
| - | 30A | Sistema 4WABS | |
| - | 20A | Sistema de combustible, Sistema antirrobo | |
| - | 15A | Sistema D.R.L., Luces antiniebla | |
| - | 10A | Sistema de bolsas de aire | |
| - | 15A | Sistema del alternador | |
| - | 15A | Energía de memoria PCM | |
| - | 20A | Sistema de 4 ruedas | |
| - | 15A | HEGO | |
| - | 30A | Toma de corriente | |
| - | 20A | Sistema JBL | |
| - | Resistor RABS | ||
| - | RELEVADOR DE ARRANQUE | ||
| - | Relevador de la bomba de combustible | ||
| - | Relevador de energía PCM | ||
| - | Relevador WOT aire acondicionado | ||
| - | Relevador de luces antiniebla | ||
| - | Relevador limpiaparabrisas Hi-Lo | ||
| - | Relevador de claxon | ||
| - | Relevador de funcionamiento del limpiaparabrisas |
Compartimento del Motor - Módulo de Relevadores1
| N° | A | Descripción | |
|---|---|---|---|
| - | Motor del Ventilador | ||
| - | Bomba del Limpiaparabrisas Delantero |
Compartimento del Motor - Módulo de Relés 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la Bomba ABS | ||
| - | Relé Principal ABS |
Módulo de Relés del Tablero de Instrumentos 3
| N° | A | Descripción | |
|---|---|---|---|
| - | Sistema Antirrobo | ||
| - | Luces Interiores | ||
| - | Sistema de Ahorro de Batería | ||
| - | Embrague 4 x 4 | ||
| - | Desbloqueo de Todas las Puertas | ||
| - | Bloqueo de Todas las Puertas | ||
| - | Bajada de Un Toque | ||
| - | Luz de Estacionamiento |
