Ford Ranger / Fusibles 2000

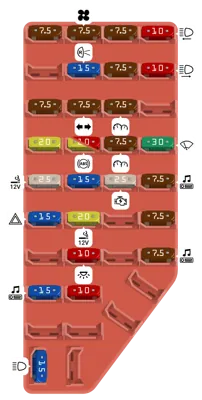

Panel de fusibles (ubicado en el lado izquierdo del tablero de instrumentos)

Panel de fusibles (ubicado en el lado izquierdo del tablero de instrumentos)
N°ADescripción
1 7.5A Interruptor de espejo eléctrico
2 7.5A Relé del motor del ventilador, módulo PAD, monitor de diagnóstico de airbag
3 7.5A Conector de remolque de parada/giro izquierdo
4 10A Faros delanteros izquierdos
6 15A Overdrive, luces de reversa, DRL, 4x4
7 7.5A Conector de remolque de parada/giro derecho
8 10A Faros delanteros derechos, relé de luces antiniebla
9 7.5A Interruptor de posición del pedal de freno
10 7.5A Servo/controlador de velocidad, módulo electrónico genérico (GEM), actuador de bloqueo de cambio, actuador de puerta de mezcla, conjunto de calefacción/aire acondicionado, señales de giro
11 7.5A Tablero de instrumentos, luces diurnas (DRL), resistencia RABS
13 20A Interruptor de posición del pedal de freno
14 20A Módulo del sistema de frenos antibloqueo trasero (RABS)
14 10A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS), relé principal 4WABS
15 7.5A Lámpara indicadora de airbag, lámpara indicadora del alternador, tablero de instrumentos
16 30A Motor del limpiaparabrisas, relé de limpiaparabrisas Hi-Lo, relé de funcionamiento/estacionamiento de limpiaparabrisas
17 25A Encendedor de cigarros, conector de enlace de datos (DLC)
18 15A Relé de desbloqueo del conductor, relé de desbloqueo total, relé de bloqueo total
19 25A Diodo de potencia PCM, encendido, PATS
20 7.5A Módulo RAP, módulo electrónico genérico (GEM), radio
21 15A Intermitente (emergencia)
22 20A Toma de corriente auxiliar
24 7.5A Interruptor de posición del pedal del embrague (CPP), relé de interrupción del arranque, antirrobo
26 10A Relé de ahorro de batería, relé de cambio electrónico, relé de lámpara interior, relé de ventana eléctrica, módulo de control de cambio electrónico, lámpara de cúpula/mapa, GEM. Tablero de instrumentos
28 7.5A Módulo electrónico genérico (GEM), radio
29 15A Radio
30 10A Conector de prueba RABS
33 15A Faros, módulo de luces diurnas (DRL), tablero de instrumentos

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 50A Panel de fusibles del tablero
- 40A Relé del motor del soplador
- 50A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
- 20A Ventanas eléctricas
- 50A Interruptor de encendido, relé del arrancador
- 10A Relé del aire acondicionado
- 20A Relé de cambio electrónico y módulo de control de cambio electrónico
- 20A Lámpara antiniebla y luces diurnas
- 15A Luces de estacionamiento del remolque
- 10A Módulo de control del tren motriz
- 30A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
- 30A Relé del PCM
- 20A Relé de la bomba de combustible y módulo RAP
- 15A Relé de la bocina
- 15A Relé de luces de estacionamiento y interruptor principal de luces
- 30A Interruptor principal de luces y interruptor multifunción
- 15A Sensor de oxígeno calefaccionado, regulador de vacío EGR, solenoide EVR, sensor de posición del árbol de levas (CMP), solenoide de ventilación del canister
- 30A Regulador de voltaje del alternador
- Relé de estacionamiento del limpiaparabrisas
- Relé del aire acondicionado
- Relé de alta/baja del limpiaparabrisas
- Relé de potencia del PCM
- Relé de la bomba de combustible
- Relé del arrancador
- Relé de la bocina
- Relé de control de lámpara antiniebla
- Relé del motor del soplador
- Relé de aislamiento de lámpara antiniebla
- Relé de luces de estacionamiento/remolque
- Relé de la bomba de lavado
- Resistor RABS
- Diodo RABS
- Diodo de controles electrónicos del motor
