Ford Ranger / Fusibles 2016

Caja de fusibles del compartimento del motor

Caja de fusibles del compartimento del motor
N°ADescripción
- Bloqueo eléctrico de puertas
- Limpiaparabrisas
- Bocina
- Embrague del aire acondicionado
- Bloqueo del diferencial
- Limpiaparabrisas
- Ventilador de refrigeración del motor (velocidad baja) [solo motor nafta gasolina]
- Ventilador de refrigeración del motor (velocidad alta) [solo motor nafta gasolina]
- Bomba de combustible flexible, bujía de calentamiento del vaporizador [no disponible en Argentina]
- Luneta trasera térmica
- Parabrisas térmico [si está disponible]
- No se utiliza
- Alimentación permanente del módulo de mando electrónico de motor (ECM)
- Encendido
- Sistema de tracción 4x4 N° 2 (con giro en sentido horario)
- Sistema de tracción 4x4 N° 1 (con giro en sentido antihorario)
- Sistema de tracción 4x4
- Alarma
- Motor de arranque
- No se utiliza
- No se utiliza
- No se utiliza
- No se utiliza
- No se utiliza
- No se utiliza
- Motor del ventilador del sistema de ventilación
- Asiento con regulación eléctrica
1 60A Caja de fusibles del habitáculo (batería)
2 60A Caja de fusibles del habitáculo (batería)
3 50A Ventilador de refrigeración del motor[Nafta]
3 60A Módulo de control de las bujías de calentamiento[Diesel]
4 40A Módulo ABS
5 30A Cristales eléctricos (delanteros y traseros)
6 25A Masa del sistema de tracción 4x4
7 - No se utiliza
8 - No se utiliza
9 20A Asiento con regulación eléctrica
10 25A Cristales eléctricos (derechos)
11 30A Motor del ventilador
12 25A Alimentación del sistema de tracción 4x4
13 20A Solenoide de arranque
14 20A Luneta trasera térmica
15 10A Bomba de combustible flex [sólo disponible en Brasil][Nafta]
15 15A Bujía de calentamiento del vaporizador [no disponible en Argentina][Diesel]
16 10A Embrague del aire acondicionado
17 25A Cristales eléctricos (delanteros)
18 25A Motor del limpiaparabrisas
19 25A Masa del motor del limpiaparabrisas
20 20A Toma de corriente auxiliar (lado izquierdo)
21 15A Bocina
22 10A Inyectores de combustible / Válvula de combustible flex [sólo disponible en Brasil]
23 10A Solenoide de bloqueo del diferencial
24 20A Toma de corriente auxiliar (lado derecho)
25 15A Bobinas de encendido, sensor de flujo de aire y temperatura, módulo de las bujías de calentamiento, válvula de control de vacío (VCV), válvula electrónica de regulación de vacío (EVRV)
26 7.5A Módulo de control de carrocería (BCM)
27 10A Módulo de control de la caja de cambios (TCM)
28 10A Sensor de oxígeno calefaccionado de gases de escape, bobinas de relevador, corte de combustible
29 15A Módulo de mando electrónico de motor (ECM)
30 5A Sensor de control de la batería
31 20A Toma de corriente auxiliar (consola trasera)
32 5A Interruptor de presión del A A [sólo caja manual]
33 10A Módulo de control de la caja de cambios (TCM)
34 - No se utiliza
35 20A Caja de fusibles del habitáculo (encendido)
36 5A Módulo ABS
37 10A Nivelación de los faros
38 20A Asientos calefaccionados [si está disponible]
39 10A Espejos retrovisores eléctricos
40 10A Bomba del vaporizador [no disponible en Argentina]
41 10A Espejos retrovisores calefaccionados [si está disponible]
42 10A Bocina de la alarma
43 30A Parabrisas térmico derecho [si está disponible]
44 30A Parabrisas térmico izquierdo [si está disponible]
45 25A Módulo ABS
46 20A Toma de potencia [en caja de carga, si está disponible]
47 40A Módulo de manejo con remolque [si está disponible]
48 - No se utiliza
49 - No se utiliza
50 5A Relevador del encendido, bobinas de relevador
51 30A Cristales eléctricos (traseros) [sólo disponible en Brasil]
51 20A Alimentación del sistema de remolque (pines 12 O 13 del conector, con positivo permanente)

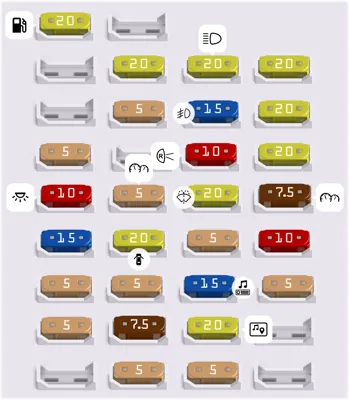

Caja de fusibles del habitáculo

Caja de fusibles del habitáculo
N°ADescripción
56 20A Bomba de combustible
57 - No se utiliza
58 - No se utiliza
59 5A Módulo del sistema antirrobo pasivo (PATS)
60 10A Luces de cortesía, interruptores de la puerta del conductor, iluminación de ambiente, luces de estribo, luz de selectora de cambios automática, luces de piso.
61 15A No se utiliza
62 5A Módulo del sensor de lluvia
63 5A Tacómetro [si está disponible]
64 - No se utiliza
65 - No se utiliza
66 20A Bloqueo de la puerta del conductor, bloqueo doble central [si está disponible]
67 5A Interruptor de las luces de freno
68 - No se utiliza
69 5A Cuadro de instrumentos, módulo de control integrado (ICP),
70 20A Cierre centralizado
71 5A Comandos del climatizador manual y automático bizona
72 7.5A Bocina de la alarma
73 5A Diagnosis de a bordo II
74 20A Luces altas
75 15A Faros antiniebla
76 10A Luces de marcha atrás, espejo retrovisor interno fotocromático
77 20A Bomba del lavaparabrisas
78 5A Interruptor de encendido
79 15A Radio
80 20A Pantalla multifuncional, unidad de audio tipo 2, módulo SYNC
81 5A Sensor de movimiento interior
82 20A Conexión a masa de la bomba del lavaparabrisas
83 20A Conexión a masa del cierre centralizado
84 20A Bloqueo de la puerta del conductor, masa de bloqueo doble central [si está disponible]
85 7.5A Cuadro de instrumentos, módulo de la ayuda de estacionamiento, cámara de reversa, comandos del climatizador manual, espejo retrovisor interno fotocromático
86 10A Sistema antiimpacto, interruptor de desactivación de bolsa de aire del acompañante
87 5A Tacómetroo [si está disponible]
88 - No se utiliza
89 - No se utiliza
