Caja de fusibles del compartimento del motor - Tipo 1 (2.5L gasolina, 2.2L Diesel y 3.2L Diesel)

N°	A	Descripción
-		Llave de interbloqueo.
-		Encendido O apagado del limpiaparabrisas.
-		Bocina.
-		Embrague del aire acondicionado.
-		Bloqueo del diferencial.
-		Limpiaparabrisas HI o LO.
-		Velocidad baja del ventilador de refrigeración del motor.
-		Velocidad elevada del ventilador de refrigeración del motor.
-		Bujías incandescentes del vaporizador.
-		Luneta térmica.
-		Fuente de energía del módulo de control electrónico (ECM).
-		Motor 2 de 4WD (a la derecha).
-		Motor 1 de 4WD (a la izquierda).
-		Motor 4WD.
-		Bocina de seguridad.
-		Motor de arranque.
-		Motor del soplador.
-		Asiento eléctrico.
1	60A	Suministro de la caja de fusibles del habitáculo (batería).
2	60A	Suministro de la caja de fusibles del habitáculo (batería).
3	60A	Módulo de control de la bujía incandescente.[Diesel]
3	50A	Ventilador de refrigeración del motor. [gasolina]
4	40A	Módulo del sistema antibloqueo de frenos.
5	30A	Ventanillas eléctricas (delanteras y traseras).
9	20A	Asientos eléctricos.
10	20A	Tomacorriente auxiliar del cuadro de instrumentos, parte superior de la consola.
11	30A	Motor del soplador.
12	25A	Potencia del motor tracción en todas las ruedas (4WD).
13	20A	Solenoide del motor de arranque.
14	20A	Luneta térmica.
15	20A	Bujías incandescentes del vaporizador.
16	10A	Embrague del aire acondicionado.
17	25A	Ventanillas eléctricas (delanteras).
18	25A	Motor del limpiaparabrisas.
20	20A	Encendedor.
21	15A	Bocina.
22	15A	Inyectores de combustible.
23	10A	Solenoide de bloqueo del diferencial.
25	15A	Bobinas del encendido, sensor de cantidad y temperatura de flujo de aire, módulo de la bujía incandescente, válvula de control de vacío (VCV, por sus siglas en inglés), válvula electrónica del regulador de vacío (EVRV, por sus siglas en inglés).
26	7.5A	Módulo de control electrónico (ECM).
27	10A	Módulo de control de la transmisión (TCM).
28	10A	Escape de gas oxígeno caliente, sensor universal de escape de gas oxígeno caliente, bobinas del relé.
29	15A	Módulo de control electrónico (ECM).
30	5A	Sensor de monitoreo de batería.
31	20A	Tomacorriente auxiliar (consola trasera).
32	5A	Interruptor de presión del aire acondicionado.
33	10A	Módulo de control de la transmisión (TCM).
34	5A	Módulo central de la cabina, adicional.
35	20A	Suministro de la caja de fusibles del habitáculo (encendido).
36	5A	Módulo del sistema antibloqueo de frenos.
37	10A	Nivelación de los faros delanteros.
39	10A	Espejos eléctricos.
40	10A	Bomba del vaporizador.
41	10A	Espejos térmicos.
42	10A	Bocina de la alarma.
45	25A	Módulo del sistema antibloqueo de frenos.
46	20A	Aislador de la batería.
47	40A	Módulo del gancho para remolque.
50	5A	Relé de encendido, bobinas del relé.
51	20A	Enganche de remolque (alimentación de batería de 12 o 13 pines, vivo constante).

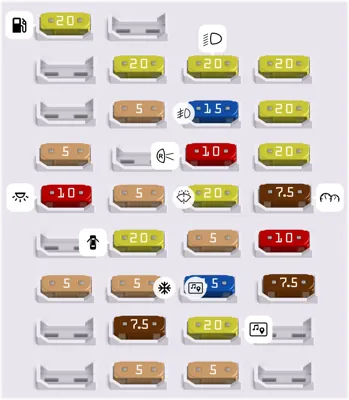

Caja de fusibles del compartimento del pasajero - Tipo 1 (2.5L gasolina 2.2 L Diesel y 3.2L Diesel)

N°	A	Descripción
56	20A	Bomba de combustible.
59	5A	Sistema antirrobo pasivo (PATS).
60	10A	Luz interior, conjunto de interruptores de la puerta del conductor, luces ambientales, luces de aplique, cambiador automático, luz del piso.
62	5A	Módulo del sensor de lluvia.
66	20A	Destraba la puerta del conductor, bloqueo doble central.
67	5A	Interruptor de luz de freno.
69	5A	Cuadro de instrumentos, módulo de control integrado (ICP), módulo de rastreo y bloqueo.
70	20A	Cierre centralizado.
71	5A	Aire acondicionado.
72	7.5A	Bocina de la alarma.
73	5A	Diagnóstico a bordo II.
74	20A	Luz principal.
75	15A	Faros antiniebla delanteros.
76	10A	Luz de marcha atrás, espejo retrovisor.
77	20A	Bomba del limpiaparabrisas.
78	5A	Interruptor de encendido.
79	15A	Señal de audio DIN, audio FSAO, pantalla multifunción.
80	20A	Pantalla multifunción, audio HI, audio de bluetooth.
81	5A	Sensor de movimiento interior.
82	20A	Conexión a masa de la bomba del limpiaparabrisas.
83	20A	Conexión a masa del bloqueo central.
84	20A	Destraba la puerta del conductor, conexión a masa del bloqueo doble central.
85	7.5A	Cuadro de instrumentos. Módulo de asistencia de estacionamiento. Cámara de estacionamiento trasera. Aire acondicionado manual. Espejo de estacionamiento trasero. Módulo de rastreo y bloqueo.
86	10A	Sistema de la cabecera. Indicador de desactivación del airbag del acompañante.
87	7.5A	Tacógrafo.

Caja de fusibles del compartimento del pasajero - Tipo 2 (2.2L Diesel y 3.2L Diesel)

N°	A	Descripción
1	10A	Palanca de cambios de la transmisión automática. Luz de lectura de mapas. Manija de agarre. Economizador de batería. Luz de la guantera. Visera.
2	7.5A	Sin uso. (De repuesto).
3	20A	Pestillo de la puerta del conductor. Relé de desbloqueo de la tapa de combustible. Doble puerta Relé de bloqueo aux.
4	5A	Sin uso. (De repuesto).
5	20A	Sin uso. (De repuesto).
6	10A	Sin uso. (De repuesto).
7	10A	Sin uso. (De repuesto).
8	10A	Bocina de seguridad.
9	10A	Sin uso. (De repuesto).
10	5A	Sin uso. (De repuesto).
11	5A	Sensor de movimiento interior.
12	7.5A	Panel de control electrónico. Control. Climatizador.
13	7.5A	Cuadro de instrumentos. Módulo de control de la columna de dirección. Conector de enlace de datos.
14	10A	Sin uso. (De repuesto).
15	10A	Módulo Gateway, conector de enlace de datos smart. OBD II (RHD).
16	15A	Seguro para niños.
17	5A	Alarma con batería de respaldo. Módulo de rastreo y bloqueo.
18	5A	Interruptor de encendido.
19	7.5A	Sin uso. (De repuesto).
20	7.5A	Sin uso. (De repuesto).
21	5A	Sensor de humedad y de la temperatura del vehículo.
22	5A	Sin uso. (De repuesto).
23	10A	Interruptor para trabar la puerta. Interruptor de ventanilla de la puerta del conductor (Descenso y ascenso de un sólo toque en todas las puertas).
24	20A	Sistema de cierre centralizado.
25	30A	Módulo de control de la puerta del conductor (Ventanilla eléctrica. Descenso y ascenso de un sólo toque en todas las puertas). Memoria del interruptor de ventanilla eléctrica de la puerta del conductor (Descenso y ascenso de un sólo toque en la puerta del conductor).
26	30A	Módulo de control de la puerta del acompañante (ventanilla eléctrica) (Descenso y ascenso de un sólo toque).
27	30A	Sin uso. (De repuesto).
28	20A	Sin uso. (De repuesto).
29	30A	Módulo de control de la puerta trasera izquierda (ventanilla eléctrica) (Descenso y ascenso de un sólo toque).
30	30A	Módulo de control de la puerta trasera derecha (ventanilla eléctrica) (Descenso y ascenso de un sólo toque).
31	15A	Sin uso. (De repuesto).
32	10A	Módulo del transceptor de la radio. SYNC Módulo del sistema de posicionamiento global. Pantalla multifunción. Acceso a distancia de la puerta.
33	20A	Unidad de audio.
34	30A	Relé de marcha y arranque.
35	5A	Módulo de control del sistema de protección.
36	15A	Espejo interior de atenuación automática.
37	15A	Sin uso. (De repuesto).
38		Levantacristales eléctricos (sin módulo de control de la puerta) (Descenso y ascenso de un sólo toque, sólo en la ventanilla del conductor).
