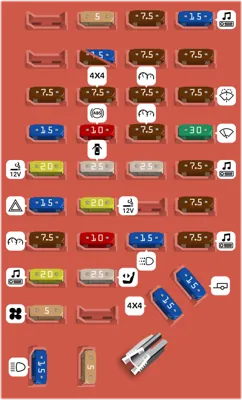

Herramienta para la extracción de los fusibles. |
| 2 |
|
5A |
Luz de freno auxiliar de montaje alto |
| 3 |
|
7.5A |
Conector de remolque de parada/giro izquierdo |
| 4 |
|
15A |
Subwoofer |
| 6 |
|
7.5A |
Sin soplador trasero: Monitor de diagnóstico de airbag |
| 6 |
|
15A |
Con soplador trasero: Relé del motor del soplador, Monitor de diagnóstico de airbag |
| 7 |
|
7.5A |
Conector de remolque de parada/giro derecho |
| 8 |
|
7.5A |
No usado |
| 9 |
|
7.5A |
Interruptor de posición del pedal de freno |
| 10 |
|
7.5A |
Control de velocidad/Conjunto del amplificador, Módulo electrónico genérico (GEM), Actuador de bloqueo de cambio, Actuador de puerta de mezcla, Conjunto de calefacción-aire acondicionado, Intermitente, Consola superior, Módulo 4X4 |
| 11 |
|
7.5A |
Tablero de instrumentos, Módulo 4X4 |
| 12 |
|
7.5A |
Relé de la bomba de lavado |
| 13 |
|
15A |
Interruptor de posición del pedal de freno, Interruptor de presión de freno |
| 14 |
|
10A |
Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS) |
| 15 |
|
7.5A |
Tablero de instrumentos |
| 16 |
|
30A |
Motor del limpiaparabrisas, Relé de limpiaparabrisas Hi-Lo, Relé de funcionamiento/estacionamiento del limpiaparabrisas |
| 17 |
|
20A |
Encendedor de cigarros, Conector de enlace de datos |
| 18 |
|
25A |
Cerraduras de puertas eléctricas |
| 19 |
|
25A |
Diodo de potencia del PCM |
| 20 |
|
7.5A |
Módulo electrónico genérico (GEM), Radio, Relé del techo corredizo, Relé de la ventana eléctrica, Ventana trasera abatible |
| 21 |
|
15A |
Intermitente (emergencia) |
| 22 |
|
20A |
Toma de corriente auxiliar |
| 24 |
|
7.5A |
Relé de interrupción del arranque, Antirrobo |
| 25 |
|
7.5A |
Módulo electrónico genérico (GEM), Tablero de instrumentos, Securi-Lock |
| 26 |
|
10A |
Iluminación interior, Ahorrador de batería |
| 27 |
|
15A |
DRL, Interruptor de luces de reversa, Sensor DTR |
| 28 |
|
7.5A |
Radio |
| 29 |
|
20A |
Audio, Audio trasero |
| 30 |
|
25A |
Asientos eléctricos |
| 31 |
|
5A |
Motor del soplador trasero |
| 33 |
|
15A |
Faros, Módulo de luces diurnas (DRL), Tablero de instrumentos |
| 34 |
|
5A |
Panel de control integrado trasero |
| 35 |
|
15A |
Módulo 4X4 |
| 36 |
|
15A |
Relé de remolque |
