Caja de fusibles en el motor [Sport trac]
![Caja de fusibles en el motor [Sport trac]](/static/fusebox/ford/sport-trac/ford_sport-trac_2002_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de limpiaparabrisas alta/baja | ||
| - | Relé de funcionamiento/estacionamiento del limpiaparabrisas | ||
| - | Relé de luces de estacionamiento | ||
| - | Relé de la bomba delantera del limpiaparabrisas | ||
| - | Ventana/Techo | ||
| - | Relé de la bomba de combustible | ||
| - | Solenoide del embrague del aire acondicionado | ||
| - | Relé del claxon | ||
| 1 | 50A | Panel de fusibles | |
| 3 | 30A | Ventana trasera eléctrica | |
| 6 | 50A | Motor de la bomba ABS | |
| 7 | 30A | Control del tren motriz | |
| 11 | 50A | Interruptor de encendido | |
| 13 | 20A | Motor 4X4 | |
| 16 | 40A | Motor del ventilador | |
| 21 | 10A | Memoria del PCM | |
| 22 | 15A | Claxon | |
| 23 | 20A | Motor de la bomba de combustible | |
| 24 | 25A | Faros | |
| 25 | 10A | Solenoide del embrague del aire acondicionado | |
| 27 | 20A | Toma de corriente trasera | |
| 28 | 30A | Módulo 4WABS | |
| 29 | 15A | Luces antiniebla | |
| 31 | 15A | Luces diurnas (DRL) | |
| 33 | 15A | Luces de estacionamiento | |
| 38 | 10A | Luz baja izquierda | |
| 41 | 15A | Sensores de oxígeno calefaccionados | |
| 42 | 10A | Luz baja derecha | |
| 48 | Relé de seguridad de la ventana | ||
| 49 | Relé de arranque | ||
| 53 | Diodo del PCM | ||
| 54 | Relé del PCM | ||
| 55 | Relé del ventilador |
Caja de fusibles en el motor [Sport]
![Caja de fusibles en el motor [Sport]](/static/fusebox/ford/sport-trac/ford_sport-trac_2002_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de limpiaparabrisas alta/baja | ||
| - | Relé de funcionamiento/estacionamiento de limpiaparabrisas | ||
| - | Relé de bajada del limpiaparabrisas trasero | ||
| - | Relé de subida del limpiaparabrisas trasero | ||
| - | Ventanas/Techo | ||
| - | Relé de la bomba de combustible | ||
| - | Solenoide del embrague del aire acondicionado | ||
| - | Relé del claxon | ||
| 1 | 50A | Panel de fusibles | |
| 6 | 50A | Motor de la bomba ABS | |
| 7 | 30A | Control del tren motriz | |
| 11 | 50A | Interruptor de encendido | |
| 13 | 20A | Motor 4X4 | |
| 16 | 40A | Motor del soplador | |
| 17 | 30A | Desempañador trasero | |
| 21 | 10A | Memoria PCM | |
| 22 | 15A | Claxon | |
| 23 | 20A | Motor de la bomba de combustible | |
| 24 | 25A | Faros | |
| 25 | 10A | Solenoide del embrague del aire acondicionado | |
| 28 | 30A | Módulo 4WABS | |
| 29 | 15A | Faros antiniebla | |
| 31 | 15A | Luces de circulación diurna | |
| 34 | 15A | Limpiaparabrisas trasero | |
| 38 | 10A | Luz baja izquierda | |
| 41 | 15A | Sensores de oxígeno calefaccionados | |
| 42 | 10A | Luz baja derecha | |
| 49 | Relé de arranque | ||
| 53 | Diodo PCM | ||
| 54 | Relé PCM | ||
| 55 | Relé del soplador |

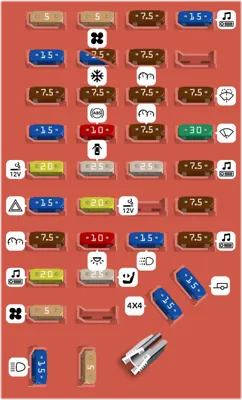

Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 5A | Interruptor del espejo calefaccionado | |
| 2 | 5A | Luz de freno auxiliar de montaje alto | |
| 3 | 7.5A | Conector de remolque de giro/parada izquierdo | |
| 4 | 15A | Subwoofer | |
| 5 | 15A | Luces de estacionamiento | |
| 6 | 15A | [Con ventilador trasero]: Relé del motor del ventilador, Monitor de diagnóstico del airbag | |
| 6 | 7.5A | [Sin ventilador trasero]Relé del motor del ventilador, Monitor de diagnóstico del airbag | |
| 7 | 7.5A | Conector de remolque de giro/parada derecho | |
| 9 | 7.5A | Interruptor de posición del pedal de freno | |
| 10 | 7.5A | Control de velocidad/Conjunto del amplificador, Módulo electrónico genérico (GEM), Actuador de bloqueo de cambio, Actuador de puerta de mezcla, Conjunto de calefacción - aire acondicionado, Intermitente, Consola superior, Módulo 4X4 | |
| 11 | 7.5A | Tablero de instrumentos, Módulo 4X4 | |
| 12 | 7.5A | Relé de la bomba del limpiaparabrisas, Relé de la bomba del limpiaparabrisas trasero | |
| 13 | 15A | Interruptor de posición del pedal de freno, Interruptor de presión de freno | |
| 14 | 10A | Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS) | |
| 15 | 7.5A | Tablero de instrumentos | |
| 16 | 30A | Motor del limpiaparabrisas, Relé de limpiaparabrisas Hi-Lo, Relé de funcionamiento/estacionamiento del limpiaparabrisas | |
| 17 | 20A | Encendedor de cigarros, Conector de enlace de datos | |
| 18 | 25A | Cierres de puertas eléctricas | |
| 19 | 25A | Diodo de potencia del PCM | |
| 20 | 7.5A | Módulo electrónico genérico (GEM), Radio, Relé del techo solar, Relé de la ventana eléctrica, Ventana trasera abatible | |
| 21 | 15A | Intermitente (emergencia) | |
| 22 | 20A | Toma de corriente auxiliar | |
| 24 | 7.5A | Relé de interrupción del arranque, Antirrobo | |
| 25 | 7.5A | Módulo electrónico genérico (GEM), Tablero de instrumentos, Securi-Lock | |
| 26 | 10A | Relé de ahorro de batería, Relé de lámpara interior | |
| 27 | 15A | DRL, Interruptor de luces de reversa, Sensor DTR | |
| 28 | 7.5A | Radio | |
| 29 | 20A | Radio | |
| 30 | 25A | Asientos eléctricos | |
| 31 | 5A | Motor del ventilador trasero | |
| 33 | 15A | Faros, Módulo de luces diurnas (DRL), Tablero de instrumentos | |
| 34 | 5A | Panel de control integrado trasero | |
| 35 | 15A | Módulo 4X4 | |
| 36 | 15A | Relé de remolque |
