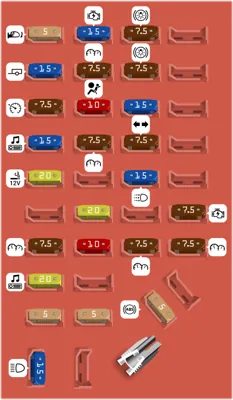

Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 5A | Espejos | |
| 2 | 15A | Encendido | |
| 3 | 7.5A | Luces de freno/giro del remolque lado derecho | |
| 5 | 15A | Luces de estacionamiento, Luces automáticas, Atenuación del panel de instrumentos, Remolque | |
| 6 | 7.5A | Tablero de instrumentos | |
| 7 | 7.5A | Luces de freno/giro del remolque lado izquierdo | |
| 9 | 7.5A | Control de velocidad, Sistema de frenos antibloqueo (ABS), 4x4, Módulo de control del tren motriz (PCM), Interbloqueo de estacionamiento, Entrada sin llave | |
| 10 | 10A | Bolsas de aire | |
| 11 | 15A | Control de clima, Control de clima trasero | |
| 13 | 15A | Subwoofer | |
| 14 | 7.5A | Tablero de instrumentos, Entrada sin llave, 4x4 | |
| 15 | 7.5A | Señales de giro, Interbloqueo de estacionamiento, Consola superior, Control de clima, 4x4, Control de velocidad | |
| 17 | 20A | Encendedor de cigarros, OBD II | |
| 19 | 15A | Luces diurnas (DRL), Luces de reversa, PCM | |
| 22 | 20A | Toma de corriente del panel de instrumentos | |
| 24 | 7.5A | Arranque | |
| 25 | 7.5A | Tablero de instrumentos, 4x4 | |
| 26 | 10A | Iluminación interior, Ahorrador de batería | |
| 27 | 7.5A | Tablero de instrumentos, Accesorio con retardo, Limpiaparabrisas delantero | |
| 28 | 7.5A | Tablero de instrumentos, Audio | |
| 29 | 20A | Audio | |
| 31 | 5A | Control de clima trasero | |
| 32 | 5A | Luz de freno central montada en alto auxiliar (CHMSL) | |
| 33 | 15A | Luces altas | |
| 35 | 5A | Módulo ABS |

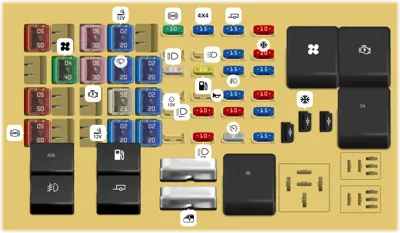

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luces antiniebla | ||
| - | Relé del solenoide del embrague del aire acondicionado | ||
| - | Relé de remolque | ||
| - | Relé de la bomba de combustible | ||
| - | Ventanas, Asientos | ||
| 1 | 50A | Panel de fusibles del tablero | |
| 3 | 30A | Control del tren motriz | |
| 4 | 20A | Toma de corriente | |
| 7 | 40A | Motor del ventilador | |
| 8 | 30A | Motor de arranque | |
| 9 | 20A | Motor del limpiaparabrisas | |
| 10 | 20A | Ventana trasera/techo | |
| 11 | 50A | Audio Adrenalin | |
| 14 | 25A | Interruptor de encendido | |
| 15 | 20A | Toma de corriente trasera | |
| 16 | 50A | Motor de la bomba del Sistema de Frenos Antibloqueo (ABS) | |
| 19 | 20A | Encendedor de cigarros, OBD II | |
| 20 | 20A | Motor 4x4 | |
| 21 | 30A | Módulo ABS | |
| 22 | 15A | Módulo 4x4 | |
| 23 | 15A | Remolque | |
| 24 | 10A | Memoria del Módulo de Control del Tren Motriz (PCM) | |
| 27 | 15A | Luces de circulación diurna (DRL) | |
| 28 | 10A | Embrague del aire acondicionado | |
| 29 | 25A | Faros | |
| 30 | 20A | Bomba de combustible | |
| 31 | 15A | Luces antiniebla | |
| 32 | 15A | Sensores y solenoides de Oxígeno de Gas de Escape Calefaccionado (HEGO) | |
| 35 | 15A | Claxon | |
| 36 | 10A | Transmisión automática | |
| 38 | 10A | Luz baja izquierda | |
| 39 | 10A | Accesorio con retardo | |
| 40 | 15A | Inyectores, Sensor de Flujo de Masa de Aire (MAF) | |
| 42 | 10A | Luz baja derecha | |
| 43 | 2A | Control de velocidad | |
| 44 | 15A | PCM | |
| 48 | Relé de seguridad de la ventana | ||
| 51 | Resistor del interruptor de freno encendido/apagado (BOO) | ||
| 52 | Diodo del embrague del aire acondicionado | ||
| 53 | Diodo del PCM | ||
| 54 | Relé del PCM | ||
| 55 | Relé del ventilador | ||
| 56 | Relé de arranque |
