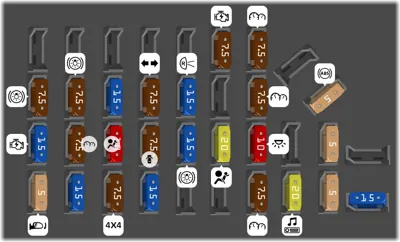

Tablero de fusibles del compartimiento del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Espejos | |
| 2 | 15A | Encendido | |
| 3 | 7.5A | Luces de alto y direccionales derechas del arrastre de remolque | |
| 5 | 15A | Luces de estacionamiento, encendido automático de luces, atenuacion del tablero de instrumentos, arrastre de remolque | |
| 6 | 7.5A | Grupo de instrumentos | |
| 7 | 7.5A | Luces de alto y direecionales izquierdas del arrastre de remolque | |
| 9 | 7.5A | Control de velocidad, Sistema de frenos antibloqueo (ABS), 4x4, Módulo de control del tren motriz (PCM), seguro de bloqueo de estacionamiento, entrada sin llave | |
| 10 | 10A | Bolsas de aire | |
| 11 | 15A | Control de aire acondicionado Y calefacción, control de aire acondicionado y calefacción traseros | |
| 13 | 15A | Bocina de graves auxiliar | |
| 14 | 7.5A | Grupo, entrada sin llave, 4x4 | |
| 15 | 7.5A | Direccionales, seguro de bloqueo de estacionamiento, consola de toldo, control de aire acondicionado y calefacción, 4x4, control de velocidad | |
| 18 | 15A | Luces de alto, luces intermitentes | |
| 19 | 15A | Luces diurnas automáticas (DRL), luces de reversa, PCM | |
| 22 | 20A | Módulo de seguridad/Seguros eléctricos | |
| 24 | 7.5A | Motor de arranque | |
| 25 | 7.5A | Grupo de instrumentos, 4x4 | |
| 26 | 10A | Iluminación interior, economizador de baterÃa | |
| 27 | 7.5A | Grupo de instrumentos, accesorio retardado, limpiador delantero | |
| 28 | 7.5A | Grupo de instrumentos, audio | |
| 29 | 20A | Audio | |
| 31 | 5A | Control de aire acondicionado y calefaccion traseros | |
| 32 | 5A | Luz de alto superior central auxiliar (CHMSL) | |
| 33 | 15A | Faros delanteros de luces altas | |
| 35 | 5A | Módulo ABS |
Caja de distribución de la corriente
| N° | A | Descripción | |
|---|---|---|---|
| - | Relevador de los faros de niebla | ||
| - | Relevador del solenoide del clutch de AA | ||
| - | Relevador del arrastre de remolque | ||
| - | Relevador de la bomba de combustible | ||
| - | Ventanas, asientos | ||
| 1 | 50A | Panel de fusibles I/P | |
| 3 | 30A | Control del tren motriz | |
| 4 | 20A | Tomacorriente | |
| 7 | 40A | Motor del ventilador | |
| 8 | 30A | Motor de arranque | |
| 9 | 20A | Motor del limpiador | |
| 10 | 20A | Ventana y toldo trasero | |
| 11 | 50A | Audio Adrenalin | |
| 14 | 25A | Interruptor de encendido | |
| 15 | 20A | Tomacorriente trasero | |
| 16 | 50A | Motor de la bomba del sistema de frenos antibloqueo (ABS) | |
| 19 | 20A | Encendedor, OBD II | |
| 20 | 20A | Motor 4x4 | |
| 21 | 30A | Módulo ABS | |
| 22 | 15A | Módulo 4x4 | |
| 23 | 15A | Arrastre de remolque | |
| 24 | 10A | Memoria del módulo de control del tren motriz (PCM) | |
| 27 | 15A | Luces diurnas automáticas (DRL) | |
| 28 | 10A | Clutch de AA | |
| 29 | 25A | Faros delanteros | |
| 30 | 20A | Bomba de combustible | |
| 31 | 15A | Faros de niebla | |
| 32 | 15A | Sensores y solenoides calefaccionados de oxÃgeno en gases de escape (HEGO) | |
| 35 | 15A | Claxon | |
| 36 | 10A | Transmisión automática | |
| 38 | 10A | Luz baja izquierda | |
| 39 | 10A | Accesorio retardado | |
| 40 | 15A | Inyectores, sensor de flujo de masa de aire (MAF) | |
| 42 | 10A | Luz baja derecha | |
| 43 | 2A | Control de velocidad | |
| 44 | 15A | PCM | |
| 48 | Relevador de seguridad de la ventana | ||
| 51 | - | Resistor del interruptor de activación/desactivación de los frenos (BOO) | |
| 52 | Diodo del clutch del A/A | ||
| 53 | Diodo del PCM | ||
| 54 | Relevador del PCM | ||
| 55 | Relevador del ventilador | ||
| 56 | Relevador del motor de arranque |
