Ford Taurus / Fusibles 2009

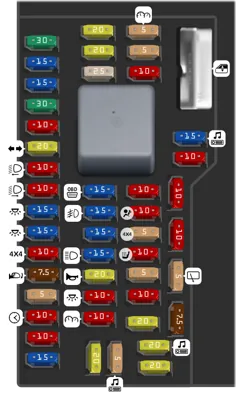

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
- Ventanas eléctricas
- Relé de accesorios retardados
1 30A Motor de ventana inteligente
2 15A Interruptor de freno activado/desactivado, Luz de freno de montaje alto
3 15A SDARS, Bluetooth, Sistema de entretenimiento familiar (FES)/Control del asiento trasero
4 30A No utilizado (repuesto)
5 10A Energía lógica SPDJB
6 20A Luces direccionales
7 10A Faros de luz baja (izquierdo)
8 10A Faros de luz baja (derecho)
9 15A Luces interiores, Luces de carga
10 15A Retroiluminación, Luces de cortesía
11 10A Tracción en todas las ruedas
12 7.5A Interruptores de memoria de asiento/espejo, Módulo de memoria
13 5A Módulo FEPS
14 10A Reloj analógico
15 10A Control de clima
16 15A No utilizado (repuesto)
17 20A Todas las alimentaciones del motor de cierre centralizado, Liberación de la tapa del maletero
18 20A No utilizado (repuesto)
19 25A Quemacocos
20 15A Conector OBDII
21 15A Faros de niebla
22 15A Luces de estacionamiento, Luces de matrícula
23 15A Faros de luz alta
24 20A Relé de bocina
25 10A Luces de cortesía/Luces interiores
26 10A Tablero de instrumentos
27 20A Interruptor de pedal ajustable
28 5A Radio, Señal de arranque de radio
29 5A Tablero de instrumentos
30 5A Interruptor de cancelación de sobremarcha
31 10A No utilizado (repuesto)
32 10A No utilizado (repuesto)
33 10A Módulo de control de restricciones
34 5A Módulo AWD
35 10A Sensor de rotación de dirección, FEPS, Asistencia de estacionamiento trasera, Módulos de asientos calefaccionados
36 5A Módulo PATS
37 10A Control de clima
38 20A Subwoofer (Radio Audiophile)
39 20A Radio
40 20A No utilizado (repuesto)
41 15A Quemacocos, Interruptores de bloqueo delanteros, Radio, Espejo EC con brújula (con y sin micrófono)
42 10A No utilizado (repuesto)
43 10A No utilizado (repuesto)
44 10A No utilizado (repuesto)
45 5A Bobinas de relé: Caja de fusibles en el motor, aire acondicionado auxiliar, Limpiaparabrisas delanteros y traseros, Motor del soplador delantero
46 7.5A Sensor de clasificación de ocupantes (OCS), Indicador de desactivación de la bolsa de aire del pasajero (PADI)

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 80A Energía SPDJB
2 80A Energía SPDJB
3 30A Limpiaparabrisas delanteros
7 50A Ventilador de enfriamiento del motor
9 40A Bomba del Sistema de frenos antibloqueo (ABS)/AdvanceTrac
10 30A Arrancador
11 50A Relé del Módulo de control del tren motriz (PCM)
12 20A Válvula ABS/AdvanceTrac
13 20A Toma de corriente (tablero de instrumentos)
14 20A Toma de corriente (2da fila)
16 20A Toma de corriente (consola)
17 10A Alternador
20 40A Desempañador trasero
21 30A Motores de asiento eléctrico (pasajero)
22 20A Módulo de asiento calefaccionado
23 10A Energía de mantenimiento del PCM, Ventilación del cartucho
24 10A Relé del embrague del aire acondicionado
26 20A Relé de reversa
27 15A Relé de combustible (Módulo controlador de la bomba de combustible, Bomba de combustible)
32 30A Motores del asiento del conductor, Módulo de memoria
33 20A Interruptor de encendido (a SJB)
35 40A Motor del soplador del aire acondicionado delantero
36 Arranque de un solo toque
37 Bomba de combustible
38 10A IVD, Sensor de velocidad de guiñada
39 10A Diodo de combustible, PCM
41 Embrague del aire acondicionado
42 Bomba de combustible
43 Reversa
45 10A Interruptor de desactivación del control de velocidad, Sensor de flujo de masa de aire, Módulo en línea VPWR2
46 10A Relé del embrague del aire acondicionado, VPWR3
47 15A PCM VPWR1
48 15A PCM VPWR4
49 15A Espejos calefaccionados
50 Relé del PCM
53 Relé del desempañador trasero
54 Relé del motor del soplador
55 Relé del arrancador
57 Relé del limpiaparabrisas delantero
