Ford Taurus / Fusibles 2012

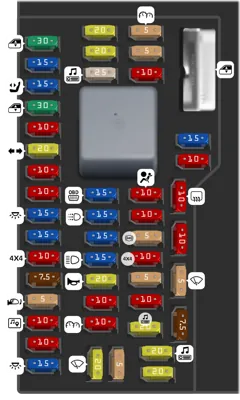

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
- Ventana eléctrica del pasajero delantero, Ventanas eléctricas traseras
- Relé de accesorios con retardo
1 30A Ventana eléctrica delantera izquierda, Motor de ventana inteligente
2 15A Interruptor de freno encendido/apagado
3 15A Asiento eléctrico del conductor
4 30A Ventana eléctrica delantera derecha, Motor de ventana inteligente
5 10A Solenoide de cambio de transmisión, Teclado sin llave
6 20A Luces direccionales, Luces intermitentes de emergencia
7 10A Faros de luz baja (izquierda)
8 10A Faros de luz baja (derecha)
9 15A Luces interiores, Luces de carga
10 15A Iluminación de interruptores, Luces de charco
11 10A Módulo de tracción en las cuatro ruedas (AWD)
12 7.5A Módulo de acceso inteligente (IA)
13 5A Asientos con memoria, Espejos, Teclado, Receptor IA, Módulo de puerta del conductor
14 10A Pantalla de navegación, Asiento con memoria, SYNC®, Pantalla de información central, GPS, Asiento del conductor
15 10A Control de clima
16 15A Panel de acabado electrónico, Iluminación ambiental
17 20A Liberación del maletero, Techo corredizo, Ventanas inteligentes, Bloqueo/desbloqueo
18 20A Asientos traseros calefaccionados
19 25A Amplificador de audio
20 15A Conector de diagnóstico (OBDII), Motor de pedal ajustable
21 15A Control de luces diurnas (DRL)
22 15A Luces de estacionamiento, Luces de matrícula, Luces auxiliares
23 15A Faros de luz alta
24 20A Claxon
25 10A Iluminación bajo demanda (ahorro de batería)
26 10A Tablero de instrumentos, Pantalla de visualización frontal
27 20A Interruptor de encendido, IA, Limpiaparabrisas delanteros, Inicio integrado de un toque (OTIS)
28 5A Relé de arranque/Silencio de audio
29 5A Tablero de instrumentos, Pantalla de visualización frontal
30 5A No utilizado (repuesto)
31 10A No utilizado (repuesto)
32 10A Módulo de airbag
33 10A No utilizado (repuesto)
34 5A Sistema de frenos antibloqueo (ABS), Dirección asistida electrónica
35 10A Asientos traseros calefaccionados, AWD, Asistencia de estacionamiento trasero, Sensor de ángulo de dirección, Sistema de información de punto ciego, Asientos multicontorno
36 5A Sistema antirrobo pasivo (PATS)
37 10A No utilizado (repuesto)
38 20A Subwoofer, Amplificador de altavoces
39 20A Radio/navegación
40 20A No utilizado (repuesto)
41 15A Alimentación de accesorios con retardo
42 10A No utilizado (repuesto)
43 10A Desempañador de ventana trasera, Limpiaparabrisas delanteros, Controlador automático de luces altas, Sensor de lluvia
44 10A No utilizado (repuesto)
45 5A Relé de limpiaparabrisas delantero, Relé del motor del ventilador
46 7.5A Sensor de clasificación de ocupantes (OCS), Indicador de desactivación del airbag del pasajero (PADI)

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 80A Panel de fusibles del compartimento de pasajeros
2 80A Panel de fusibles del compartimento de pasajeros
4 30A Limpiaparabrisas delantero
5 30A Asiento del pasajero
6 20A Encendedor de cigarros
7 60A Ventilador de enfriamiento del motor (motor no-SHO)
8 30A Techo corredizo
9 40A Bomba del sistema de frenos antibloqueo (ABS)
10 30A Relé de arranque
11 30A Relé del módulo de control del tren motriz (PCM)
12 20A Válvula ABS
13 15A Control de crucero adaptativo
16 20A Faro izquierdo
17 10A Alternador
19 20A Toma de corriente del tablero de instrumentos
20 40A Desempañador de la ventana trasera
21 20A Toma de corriente de la consola
22 30A Asientos delanteros calefaccionados o calefaccionados/refrigerados
23 7.5A Módulo de control del tren motriz (PCM) (alimentación continua), Ventilación del canister
24 10A Embrague del aire acondicionado
25 20A Faro derecho
26 10A Relé de respaldo
27 25A Bomba de combustible
28 80A Ventilador de enfriamiento del motor (motor SHO)
32 30A Asiento del conductor
33 30A Acceso inteligente (IA)
35 40A Ventilador del calentador delantero
36 20A Panel de fusibles del compartimento de pasajeros en marcha/arranque
37 10A Relé PCM
38 5A Accesorio con retardo
39 Diodo de combustible [solo iVCT]
40 Diodo de arranque integrado de un toque (OTIS)
41 Embrague del aire acondicionado
42 Bomba de combustible
43 Luces de reversa
46 15A Energía del vehículo 2 (PCM), Energía del vehículo 3 (PCM)
47 20A Energía del vehículo 1 (PCM)
48 20A Energía del vehículo 4 (bobinas de encendido)
49 15A Espejos calefaccionados
50 Relé del motor del ventilador
51 Relé de lámpara de freno de montaje alto con ACCM
52 Relé de arranque
53 Relé de alimentación del PCM
55 Relé del limpiaparabrisas delantero
56 Relé del desempañador de la ventana trasera
59 Relé del faro halógeno izquierdo
60 Relé del faro halógeno derecho
63 Relé de luces diurnas (DRL) 1
64 Relé de control de luces altas DRL 2
65 Relé de marcha/arranque (IA)
