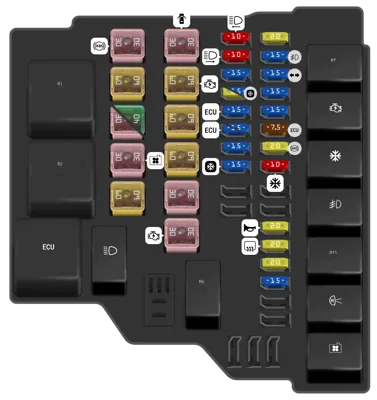

Caja de fusibles del compartimento motor

N°	A	Descripción
-		El ventilador de refrigeración
-		Bujías de calentamiento.
-		Luz de carretera.
-		Calefactor de tubería de combustible.
-		El ventilador de refrigeración
-		Motor de arranque
-		Embrague del aire acondicionado.
-		Luces antiniebla delanteras.
-		Bomba de combustible Calefactor de combustible.
-		Luz de marcha atrás - [Diesel].
-		Motor del ventilador.
-		Módulo de control del motor.
1	30A	Sistema antibloqueo de frenos.
2	60A	El ventilador de refrigeración
3	30A	El ventilador de refrigeración
3	40A	El ventilador de refrigeración
4	30A	Motor del ventilador.
5	60A	Alimentación de la caja de fusibles del interior del vehículo.
6	30A	Sistema de cierre centralizado.
7	60A	Relé de encendido
8	60A	Bujías de calentamiento.
9	60A	Parabrisas térmico.
10	30A	Calefactor de combustible - [Diesel].
11	30A	Motor de arranque
12	10A	Luz de carretera izquierda.
13	10A	Luz de carretera derecha.
14	15A	Bomba de agua - [EcoBoost].
15	20A	Bobina de encendido - [EcoBoost].
15	15A	Rejilla activa - [Diesel]. Bomba de aceite - [Diesel]. Compresor del aire acondicionado - [Diesel].
16	15A	Módulo de control del motor - [EcoBoost]. Sensor de oxígeno calentado - [Diesel]. Válvula de derivación del enfriador de recirculación de los gases de escape - [Diesel].
17	15A	Sensor de oxígeno calentado - [EcoBoost].
17	15A	Módulo de control del motor - [Diesel].
18	15A	Sensor de partículas - [Diesel].
19	15A	Compresor del aire acondicionado - [EcoBoost].
22	20A	Módulo de alimentación de combustible - [Diesel].
23	15A	Luces antiniebla delanteras.
24	15A	Intermitentes.
25	15A	Luces exteriores del lado izquierdo.
26	15A	Luces exteriores del lado derecho.
27	7.5A	Módulo de control del motor.
28	20A	Sistema antibloqueo de frenos.
29	10A	Embrague del aire acondicionado.
32	20A	Bocina.
33	20A	Luneta térmica.
34	20A	Bomba de combustible Calefactor de combustible.
35	15A	Alarma antirrobo.

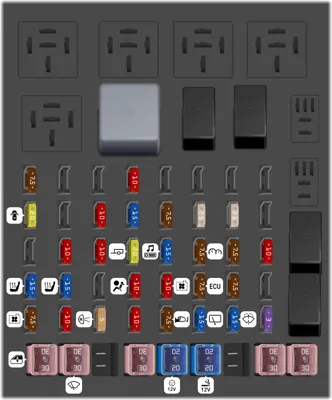

Caja de fusibles del habitáculo

N°	A	Descripción
1	7.5A	Parabrisas térmico. Motor del ventilador. Módulo del sensor de lluvia. Retrovisor interior antideslumbrante.
2	10A	Interruptor de las luces de freno
3	5A	Luces de marcha atrás. Cámara del sistema de aparcamiento por ultrasonido trasero.
4	10A	Surtidores térmicos del lavaparabrisas. Alineación de los faros.
5	7.5A	Retrovisores exteriores.
6	15A	Limpialuneta trasero.
7	15A	Bomba del lavaparabrisas.
8	3A	Cargador USB.
9	15A	Asiento térmico del acompañante.
10	15A	Asiento térmico del conductor.
12	10A	Módulo del airbag.
13	10A	Relé del motor del ventilador. Inmovilizador del motor. Servodirección eléctrica. Cuadro de instrumentos.
14	7.5A	Módulo de control del motor. Bomba de combustible
15	7.5A	Unidad de audio Cuadro de instrumentos.
18	10A	Testigo de desactivación del airbag del acompañante.
19	10A	Conector Data Link.
20	20A	Módulo de remolque.
21	15A	Unidad de audio
22	7.5A	Cuadro de instrumentos.
23	7.5A	Módulo de interfaz de pantalla/control delantero. Módulo de control del aire acondicionado.
24	10A	Módulo SYNC.
25	30A	Elevalunas eléctricos.
26	30A	Limpiaparabrisas.
28	30A	Alimentación eléctrica de Auto-Start-Stop
29	20A	Tomas de corriente auxiliares traseras.
30	20A	Conector del encendedor Tomas de corriente auxiliares delanteras.
32	30A	Elemento del parabrisas térmico izquierdo.
33	30A	Elemento del parabrisas térmico derecho.
34	20A	Sistema de cierre centralizado.
36	10A	Retrovisores exteriores térmicos.
37	15A	Interruptor de encendido.
38	7.5A	Alarma antirrobo.
39	25A	Módulo de la puerta del conductor.
40	25A	Módulo de la puerta del acompañante.
42	7.5A	Cámara del sistema de aparcamiento por ultrasonido trasero.
45	10A	Retrovisores exteriores térmicos.
