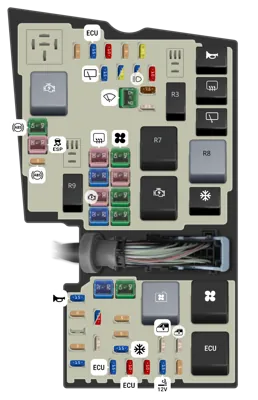

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Sistema de frenos antibloqueo. | |
| - | 30A | Control de estabilidad. | |
| - | 30A | Ventana trasera calefaccionada. | |
| - | 40A | Motor del soplador. | |
| - | 20A | Toma de corriente auxiliar de la consola de piso trasera. Toma de corriente auxiliar del área de carga. | |
| - | 30A | Módulo de control del tren motriz. | |
| - | 30A | Relé de arranque. | |
| - | 40A | Parabrisas calefaccionado derecho. | |
| - | 20A | Toma de corriente auxiliar del área de carga. Toma de corriente auxiliar del compartimento de equipaje. | |
| - | 40A | Parabrisas calefaccionado. | |
| - | 20A | Toma de corriente auxiliar de la consola de piso. | |
| - | 40A | Accesorios - [Solo Van]. | |
| - | 5A | Sistema de frenos antibloqueo. Control de estabilidad. | |
| - | 15A | Bocina. | |
| - | 5A | Interruptor de luces de freno. | |
| - | 15A | Sistema de monitoreo de batería - [Solo motor 1.6 GTDI]. | |
| - | 10A | Voltaje de suministro de energía - [Solo módulo de control del tren motriz motor 2.5 L]. | |
| - | 5A | Bobinas de relé. | |
| - | 25A | Unidad de control de puerta [solo Van]. | |
| - | 5A | Alimentación de la bobina del relé de control del motor - [Solo motor 2.5 L]. | |
| - | 15A | Embrague del aire acondicionado. | |
| - | 25A | Ventana eléctrica trasera. | |
| - | 25A | Ventana eléctrica delantera. | |
| - | 5A | Salida de posición II del interruptor de encendido [solo Van]. | |
| - | 15A | Interruptor de luces de techo de taxi. | |
| - | 15A | Módulo de control del motor. | |
| - | 10A | Módulo de control del motor. | |
| - | 10A | Inyectores de combustible. | |
| - | 15A | Potencia del vehículo 4. | |
| - | 5A | Persiana de rejilla activa - [Solo motor 1.6 GTDI y 2.5L]. | |
| - | 5A | Relé de ahorro de batería. | |
| - | 15A | Módulo de control del motor. Módulo de control de la transmisión. | |
| - | 10A | Conector de bloque de taxi. | |
| - | 5A | Dirección asistida electrónica. | |
| - | 20A | Módulo de control de la carrocería. | |
| - | 15A | Limpiaparabrisas trasero. | |
| - | 15A | Asiento delantero calefaccionado - [Van]. | |
| - | 20A | Accesorios - [Van]. | |
| - | 15A | Módulo de control de faros. | |
| - | 5A | Interruptor de aire acondicionado - [Taxi]. | |
| - | 10A | Espejo exterior eléctrico - sin unidad de control de puerta. | |
| - | 40A | Limpiaparabrisas. | |
| - | 7.5A | Espejo exterior calefaccionado - sin unidad de control de puerta. | |
| - | 25A | Módulo de control de la carrocería. | |
| - | Bocina. | ||
| - | Relé de ahorro de batería. | ||
| - | Ventana trasera calefaccionada. | ||
| - | Limpiaparabrisas trasero. | ||
| - | Parabrisas calefaccionado. | ||
| - | Retraso de accesorio. Alimentación de energía DCU (van). | ||
| - | Relé - Van. | ||
| - | Motor de arranque. | ||
| - | Embrague del aire acondicionado. | ||
| - | Ventilador de refrigeración. | ||
| - | Motor del soplador. | ||
| - | Control electrónico del motor. | ||
| - | Encendido. |

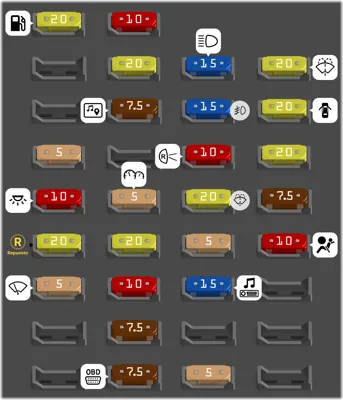

Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Bomba de combustible. | |
| - | 5A | Transceptor del sistema antirrobo pasivo. | |
| - | 10A | Luces interiores. Panel de interruptores de la puerta del conductor. Lámpara de la guantera. Banco de interruptores de la consola de techo. | |
| - | 20A | Repuesto | |
| - | 5A | Limpiaparabrisas automático. Espejo interior con atenuación automática. | |
| - | 10A | Liberación del portón trasero. | |
| - | 20A | Relé de doble bloqueo y desbloqueo de la puerta delantera. | |
| - | 7.5A | SYNC. Módulo de interfaz de la pantalla frontal. Módulo del sistema de posicionamiento global. | |
| - | 5A | Tablero de instrumentos. | |
| - | 20A | Relé de cierre centralizado. | |
| - | 10A | Cabezal de control de calefacción (aire acondicionado manual). Control de temperatura automático dual. | |
| - | 7.5A | Módulo del volante. | |
| - | 7.5A | Conector de enlace de datos. Sirena de respaldo de batería. | |
| - | 15A | Faro de luz de carretera. | |
| - | 15A | Faro antiniebla delantero. | |
| - | 10A | Luces de reversa. | |
| - | 20A | Bomba del lavaparabrisas. | |
| - | 5A | Interruptor de encendido. | |
| - | 15A | Unidad de audio. Sistema de navegación DVD. Pantalla táctil. Interruptor de luces de advertencia de peligro. Interruptor de bloqueo de puertas. | |
| - | 5A | Techo solar eléctrico. Sensor de movimiento interior. | |
| - | 20A | Bomba del lavaparabrisas. | |
| - | 20A | Cierre centralizado. | |
| - | 20A | Suministro de desbloqueo DD FF (fusible de tierra). Doble bloqueo DD FF (fusible de tierra). | |
| - | 7.5A | Interruptor de encendido. | |
| - | 10A | Módulo de airbag. Sistema de clasificación de ocupantes. Indicador de desactivación del airbag del pasajero. |
Caja de fusibles del compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Calefacción trasera, ventilación y aire acondicionado. | |
| - | 25A | Ajustador del asiento del conductor. | |
| - | 25A | Módulo de la puerta del conductor. | |
| - | 25A | Módulo de la puerta del pasajero. | |
| - | 25A | Unidad de control de la puerta trasera izquierda. | |
| - | 25A | Unidad de control de la puerta trasera derecha. | |
| - | 40A | Motor del soplador trasero. | |
| - | 40A | Accesorios. Módulo de remolque. | |
| - | 40A | Taxi. | |
| - | 5A | Cámara de visión trasera. | |
| - | 5A | Asistente de estacionamiento. | |
| - | 15A | Asiento del conductor calefaccionado. | |
| - | 15A | Asiento del pasajero calefaccionado. | |
| - | 20A | Parasol eléctrico. | |
| - | 10A | Taxi. | |
| - | 7.5A | Alimentación de encendido del módulo de calefacción trasera, ventilación y aire acondicionado. | |
| - | 10A | Conector de taxi. | |
| - | 20A | Conector de taxi. | |
| - | Interruptor de encendido. | ||
| - | Motor de calefacción trasera, ventilación y aire acondicionado. Motor de ventilación y aire acondicionado. |
