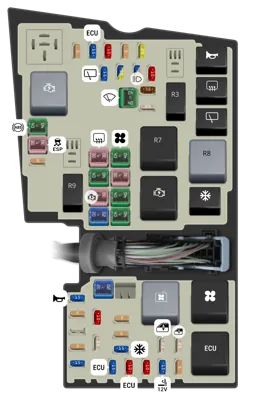

Caja de fusibles en el motor

N°	A	Descripción
-	40A	Sistema de frenos antibloqueo.
-	30A	Control de estabilidad.
-	30A	Ventana trasera calefaccionada.
-	40A	Motor del soplador.
-	40A	Accesorios - Solo Van.
-	30A	Módulo de control del tren motriz.
-	30A	Relé de arranque.
-	40A	Parabrisas calefaccionado derecho.
-	20A	Toma de corriente auxiliar del área de carga. Toma de corriente auxiliar del compartimento de equipaje.
-	40A	Parabrisas calefaccionado.
-	20A	Toma de corriente auxiliar de la consola de piso.
-	5A	Sistema de frenos antibloqueo con control electrónico de estabilidad.
-	15A	Bocina.
-	5A	Interruptor de luces de freno.
-	10A	Voltaje de alimentación - módulo de control del tren motriz.
-	5A	Bobinas de relé.
-	25A	Unidad de control de puerta - Van.
-	5A	Alimentación de la bobina del relé de control del motor.
-	15A	Embrague del aire acondicionado.
-	25A	Ventana eléctrica trasera.
-	25A	Ventana eléctrica delantera.
-	5A	Salida de posición II del interruptor de encendido (solo Van).
-	15A	Interruptor de luces de techo de taxi.
-	15A	Módulo de control del motor.
-	10A	Módulo de control del motor.
-	10A	Inyectores de combustible.
-	15A	Potencia del vehículo 4.
-	5A	Persiana de rejilla activa.
-	5A	Relé de ahorro de batería.
-	15A	Módulo de control del motor. Módulo de control de la transmisión.
-	10A	Conector de bloque de taxi.
-	5A	Dirección asistida eléctrica.
-	20A	Módulo de control de la carrocería.
-	15A	Limpiaparabrisas trasero.
-	15A	Asiento delantero calefaccionado - Van.
-	20A	Accesorios - Van.
-	15A	Módulo de control de faros.
-	5A	Interruptor de aire acondicionado - Taxi.
-	10A	Espejo exterior eléctrico - sin unidad de control de puerta.
-	40A	Limpiaparabrisas.
-	7.5A	Espejo exterior calefaccionado - sin unidad de control de puerta.
-	25A	Módulo de control de la carrocería.
-		Bocina.
-		Relé de ahorro de batería.
-		Ventana trasera calefaccionada.
-		Limpiaparabrisas trasero.
-		Parabrisas calefaccionado.
-		Retraso de accesorio. Alimentación de DCU - Van.
-		Relé - Van.
-		Motor de arranque.
-		Embrague del aire acondicionado.
-		Ventilador de refrigeración.
-		Motor del soplador.
-		Control electrónico del motor.
-		Encendido.

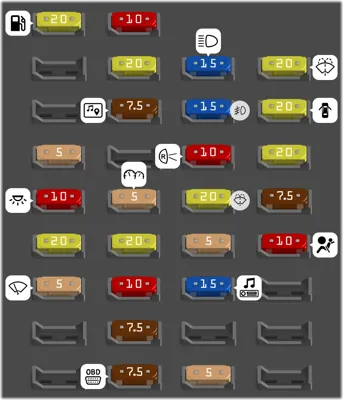

Caja de fusibles del habitáculo

N°	A	Descripción
-	20A	Bomba de combustible.
-	5A	Transceptor del sistema antirrobo pasivo.
-	10A	Luces interiores. Conjunto de interruptores de la puerta del conductor. Lámpara de la guantera. Banco de interruptores de la consola de techo.
-	20A	No se utiliza.
-	5A	Limpiaparabrisas automático. Espejo interior con atenuación automática.
-	10A	Liberación del portón trasero.
-	20A	Relé de doble bloqueo y desbloqueo de la puerta delantera.
-	7.5A	Módulo SYNC. Módulo de interfaz de pantalla frontal. Módulo del sistema de posicionamiento global.
-	5A	Tablero de instrumentos.
-	20A	Relé de cierre centralizado.
-	10A	Cabezal de control de calefacción (aire acondicionado manual). Control de temperatura automático dual.
-	7.5A	Módulo del volante.
-	7.5A	Conector de enlace de datos. Sirena de respaldo de batería.
-	15A	Faro de luz de carretera.
-	15A	Faro antiniebla delantero.
-	10A	Luces de reversa.
-	20A	Bomba de lavado.
-	5A	Interruptor de encendido.
-	15A	Unidad de audio. Sistema de navegación DVD. Pantalla táctil. Interruptor de luces de emergencia. Interruptor de bloqueo de puertas.
-	5A	Techo solar eléctrico. Sensor de movimiento interior.
-	20A	Bomba de lavado.
-	20A	Cierre centralizado.
-	20A	Suministro de desbloqueo DD FF (fusible de tierra). Doble bloqueo DD FF (fusible de tierra).
-	7.5A	Interruptor de encendido.
-	10A	Módulo de airbag. Sistema de clasificación de ocupantes. Interruptor de desactivación del airbag del pasajero.

Caja de fusibles del compartimento de carga

N°	A	Descripción
-	10A	Calefacción, ventilación y aire acondicionado traseros.
-	25A	Ajustador del asiento del conductor.
-	25A	Módulo de la puerta del conductor.
-	25A	Módulo de la puerta del pasajero.
-	25A	Unidad de control de la puerta trasera izquierda.
-	25A	Unidad de control de la puerta trasera derecha.
-	40A	Motor del soplador trasero.
-	40A	Accesorios. Módulo de remolque.
-	40A	Taxi.
-	5A	Cámara de visión trasera.
-	5A	Asistente de estacionamiento.
-	15A	Asiento del conductor calefaccionado.
-	15A	Asiento del pasajero calefaccionado.
-	20A	Parasol eléctrico.
-	10A	Taxi.
-	10A	Conector de taxi.
-	20A	Conector de taxi.
-		Interruptor de encendido.
-		Calefacción, ventilación y aire acondicionado traseros. Motor de ventilación y aire acondicionado.
