Ford Transit Connect / Fusibles 2019

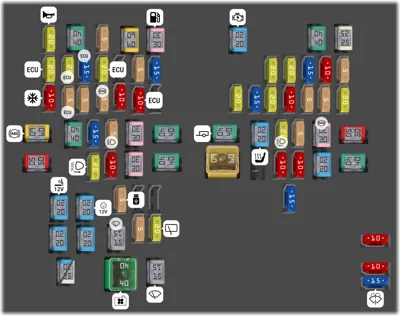

Caja de fusibles del compartimiento motor

Caja de fusibles del compartimiento motor
N°ADescripción
4 20A el ventilador de refrigeración
4 25A Sensor del separador de agua - [Diesel].
6 15A Limpiaparabrisas.
7 15A Limpiaparabrisas.
8 15A Bomba del lavaparabrisas de la ventanilla.
9 10A Desbloqueo de la puerta de carga trasera. Desbloqueo del portón trasero.
10 20A Toma de corriente auxiliar de la consola del piso trasera.
11 20A Toma de corriente auxiliar de la consola del piso.
12 5A Sensor de lluvia.
13 20A Limpialuneta trasero.
16 20A Parasol.
17 15A Bloqueo de la columna de la dirección.
19 10A Desbloqueo de la puerta izquierda.
20 20A Toma de corriente auxiliar.
21 20A Tomas de corriente auxiliares traseras.
22 5A Puerto USB.
25 20A Unidad de control de la dosis - [Diesel].
26 20A Unidad de control de la dosis - [Diesel]
27 15A Unidad de control de la dosis - [Diesel].
28 15A Módulo de control de la caja de cambios - [Diesel].
29 50A Bujías de calentamiento - [Diesel]
31 20A Luz de cruce derecha.
32 10A Interruptor de las luces de freno
33 30A Asiento con ajuste eléctrico del conductor.
34 40A Inversor de corriente alterna/corriente continua.
35 50A Bujías de calentamiento - [Diesel]
37 10A Conexión del vehículo modificada.
38 10A Conector Data Link.
39 20A Calefactor de refuerzo accionado por combustible.
40 40A Motor del ventilador trasero.
41 60A Sistema antibloqueo de frenos. Control electrónico de estabilidad.
42 40A Conexión del vehículo modificada.
43 15A Luz de estado - [Taxi].
44 5A Faros
45 30A Módulo de la puerta trasera derecha.
46 40A Módulo de control de la carrocería.
47 40A Módulo de remolque.
48 20A Asientos térmicos.
49 20A Luz de cruce izquierda.
50 5A Parasol.
51 30A Sistema antibloqueo de frenos. Control electrónico de estabilidad.
52 40A Elemento del parabrisas térmico derecho.
53 10A Embrague del aire acondicionado.
55 5A Módulo de control de la caja de cambios.
56 5A Sistema antibloqueo de frenos. Control electrónico de estabilidad.
57 10A Conexión del vehículo modificada.
58 10A Módulo de control del motor.
60 20A Conexión del vehículo modificada.
61 15A Sistema de información de puntos ciegos. Cámara delantera del sistema de aparcamiento por ultrasonido. Cámara retrovisora.
62 20A Módulo de control de la carrocería.
63 10A Conexión del vehículo modificada.
64 5A Alineación de los faros.
65 5A Servodirección eléctrica.
66 5A Unidad de control de la dosis - [Diesel]. Bujías de calentamiento - [Diesel]. Módulo de control del motor - [Diesel].
67 20A Módulo de control del motor.
68 20A Módulo de control del motor.
69 15A Módulo de control del motor.
70 20A Módulo de control del motor.
73 5A Sensor de temperatura del aire de admisión y flujo de aire.
79 10A Retrovisores exteriores térmicos.
80 5A Conexión del vehículo modificada.
81 20A Bocina.
82 40A Elemento del parabrisas térmico izquierdo.
83 5A Surtidores térmicos del lavaparabrisas.
84 60A el ventilador de refrigeración
85 30A Bomba de combustible.
86 20A Motor de arranque
87 60A Módulo de la bujía de calentamiento - [Diesel].
89 40A Motor del ventilador.
90 25A Ventanilla térmica.

Caja de fusibles del habitáculo del pasajero

Caja de fusibles del habitáculo del pasajero
N°ADescripción
1 5A Módulo de control del sistema de seguridad pasivo.
2 5A Sensor de humedad y temperatura en el vehículo. Motor del ventilador trasero.
3 10A Módulo de control del asistente de estacionamiento.
4 10A Interruptor de encendido. Interruptor de arranque por botón.
5 20A Sistema de cierre centralizado.
6 10A Inversor de corriente continua. Bloqueo de la puerta del conductor. Interruptor de retrovisores exteriores eléctricos.
7 30A Control de la puerta del conductor.
9 5A Retrovisor interior antideslumbrante. Cámara delantera del sistema de aparcamiento por ultrasonido. Testigo de desactivación del airbag del acompañante.
10 10A Módulo de control del sistema de seguridad pasivo.
11 5A Módulo de la unidad de control de telemática.
12 5A Alarma antirrobo.
13 15A Desbloqueo.
14 30A Control de la puerta del acompañante.
15 10A Módulo de control de energía de la batería.
17 15A Control por voz. Pantalla del sistema de información y audio/vídeo. Lector de discos compactos.
18 7.5A Módulo de carga de accesorios inalámbricos.
19 7.5A Sirena autoalimentada.
20 10A Bocina de seguridad.
21 7.5A Control de climatización.
22 7.5A Conector Data Link. Cuadro de instrumentos.
23 20A Unidad de audio.
25 Elevalunas eléctricos.
