Módulo de control de la carrocería

N°	A	Descripción
2	10A	Inversor de corriente.
3	7.5A	Interruptor de las ventanas eléctricas. Espejos eléctricos exteriores
4	20A	No se usa.
6	10A	No se usa.
7	10A	No se usa.
8	5A	Claxon de la alarma antirrobo.
9	5A	Sensor de intrusión. Aire acondicionado trasero.
12	7.5A	Sistema de control de clima.
13	7.5A	Conector de enlace de datos. Columna de la dirección. Tablero de instrumentos.
14	15A	Módulo de control de energía de la batería. MHEV.
15	15A	Módulo SYNC 3.
17	7.5A	No se usa.
18	7.5A	No se usa.
19	5A	No se usa.
20	5A	Interruptor de encendido.
21	5A	Control del calefactor de coeficiente positivo de temperatura.
22	5A	Módulo de control de alerta de peatones.
23	30A	No se usa.
24	30A	No se usa.
25	20A	No se usa.
26	30A	No se usa.
27	30A	No se usa.
28	30A	No se usa.
29	15A	No se usa.
30	5A	No se usa.
31	10A	Conector de enlace de datos. Receptor de llave remoto.
32	20A	Radio Módulo de telemática.
34	30A	Centro de mensajes. Calefactor de coeficiente positivo de temperatura. Inversor de corriente continua, corriente alterna. Cámara del sistema de mantenimiento en el carril. Asistencia de estacionamiento. Columna de la dirección.
35	5A	No se usa.
36	15A	Asistencia de estacionamiento. Cámara del sistema de mantenimiento en el carril. Módulo de control de la columna de la dirección.
37	20A	No se usa.
38		Ventanas eléctricas.

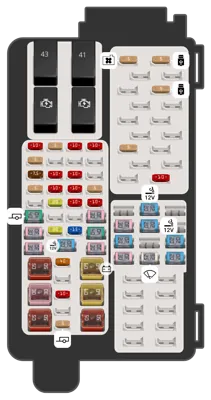

Caja de fusibles del compartimiento del conductor

N°	A	Descripción
1	5A	Puerto USB.
3	5A	Puerto USB.
9	10A	Espejos retrovisores exteriores calentados.
10	5A	Ventilador de enfriamiento.
16	5A	Sensor de lluvia.
21	20A	Medallón calentado.
22	20A	Medallón calentado.
23	20A	Tomacorriente auxiliar.
24	20A	Tomacorriente auxiliar.
26	25A	Motor del limpiaparabrisa.
28	30A	Conexiones de vehículo modificado.
29	20A	Calefacción a combustible.
30	30A	Estribos eléctricos.
41		Relevador de eliminación de carga.
42		Relevador del motor de arranque.
43		Relevador del acoplador.
44		Relevador del motor de arranque.
45	10A	Módulo de interfaz del acoplador.
48	5A	Conexiones de vehículo modificado.
49	10A	Interruptor del pedal del freno.
50	30A	Asiento eléctrico del pasajero.
51	40A	Conexiones de vehículo modificado.
52	30A	Asiento eléctrico del conductor.
53	60A	Batería.
54	60A	Inversor de corriente.
55	50A	Módulo de control de la carrocería.
56	10A	Conexiones de vehículo modificado.
58	10A	Interfaz conector carrocería de casa rodante. Interfaz del acoplador. Caja de conexiones secundaria.
59	10A	Sistema de control de clima trasero. Cámara de vista delantera. Cámara retrovisora. Módulo de control de crucero adaptivo. Sistema de información del punto ciego.
60	10A	Módulo de control del freno de remolque.
62	15A	Módulo del sistema del relevador de corte mejorado.
63	20A	Tomacorriente auxiliar.
64	40A	Conexiones de vehículo modificado.
66	10A	Sistema del relevador de corte mejorado. Casa rodante. Relevador de eliminación de carga.
68	5A	Módulo de remolque
69	5A	Módulo del volante de dirección.
71	10A	Asiento calentado del pasajero.
72	10A	Asiento calentado del conductor.
73	20A	Módulo de iluminación delantera adaptable. Nivelación de los faros.
75	20A	Caja de fusibles del compartimiento del motor.
76	10A	Interruptor de control de la puerta deslizante eléctrica.
77	5A	Interruptor de faros.
78	7.5A	Conexiones de vehículo modificado.
79	5A	Relevador de la caja de fusibles del compartimiento del conductor.
81	40A	Módulo de remolque
82	30A	Puerta deslizante eléctrica.
83	30A	Módulo de control del freno de remolque.
84	50A	Módulo de control de la carrocería.
85	30A	Puerta deslizante eléctrica.
86	50A	Módulo de control de la carrocería.

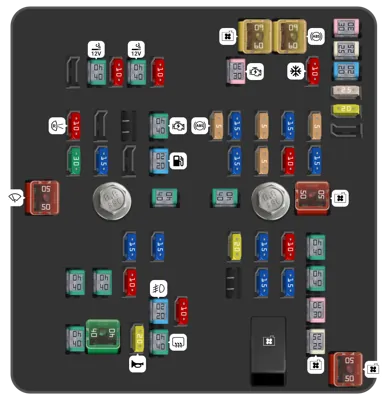

Caja de fusibles del compartimiento del motor

N°	A	Descripción
1	50A	Limpiadores.
2	40A	Tracción total.
3	40A	Elemento del parabrisas calentado del lado derecho.
4	30A	Luces de estacionamiento.
5	10A	Luz de reversa.
7	40A	Motor del soplador delantero.
8	40A	Elemento del parabrisas calentado del lado izquierdo.
9	15A	Chapa de la puerta trasera.
11	40A	Tomacorriente auxiliar. Puerto USB.
12	20A	Claxon.
13	10A	Sistema de reducción del catalizador selectivo.
14	15A	Alimentación 5 del vehículo.
17	10A	Faros de xenón del lado derecho.
18	40A	Desempañador de la ventana trasera.
19	20A	Faros para niebla delanteros.
20	10A	Espejos plegables eléctricos.
21	15A	Alimentación 4 del vehículo.
22	40A	Motor del soplador trasero.
23	20A	Bomba de combustible.
24	40A	Relevador de marcha, arranque
25	40A	Tomacorrientes auxiliares.
26	10A	Faros de xenón del lado izquierdo.
28	20A	Alimentación 1 del vehículo.
29	40A	Calefacción del filtro de combustible.
30	15A	Bomba de refrigerante.
31	5A	Sistema de frenos antibloqueo.
32	15A	Módulo de control de la transmisión.
33	30A	Motor de arranque.
34	15A	Sistema de reducción del catalizador selectivo.
35	15A	Alimentación 2 del vehículo.
36	5A	Válvula de derivación del refrigerante del motor.
37	5A	Bujías incandescentes. Módulo de control del tren motriz.
38	60A	Ventilador de enfriamiento.
39	15A	Sistema de reducción del catalizador selectivo.
40	10A	Alimentación 3 del vehículo.
41	10A	Bujía incandescente del controlador.
42	15A	Unidad de control de la transmisión.
43	60A	Bomba del sistema de frenos antibloqueo.
44	25A	Ventilador de enfriamiento.
45	30A	Enchufe del remolque.
46	40A	Bujías incandescentes.
47	40A	Bujías incandescentes.
48	50A	Ventilador de enfriamiento.
49	15A	Sensor de óxidos de nitrógeno.
50	5A	Calefactor de la ventilación del cárter cerrado.
51	10A	Embrague del aire acondicionado.
52	50A	Ventilador de enfriamiento.
54	20A	Alarma de respaldo.
55	25A	Bomba de aceite de transmisión.
56	20A	Calefactor de refuerzo accionado por combustible.
57	25A	Sistema de frenos antibloqueo con control de estabilidad electrónico.
58	30A	Enchufe del remolque.
59		Relevador del ventilador de enfriamiento.

Caja de fusibles del compartimiento de pasajeros

N°	A	Descripción
1		Relevador 2.
2		Relevador 3.
3		Relevador 1.
4		Relevador 4.
5		Relevador 5.
8		Relevador 7.
9		Relevador 8.
12		Relevador 9.
13		Relevador 6.
14	5A	Encendido.
15	5A	Suministro de energía.
16		Relevador del interruptor auxiliar 3.
17		Relevador del interruptor auxiliar 3.
18		Relevador del interruptor auxiliar 3.
19		Relevador del interruptor auxiliar 4.
20		Relevador del interruptor auxiliar 5.
21		Relevador de la caja de fusibles auxiliar.
22		Relevador del interruptor auxiliar 7.
23		Relevador del interruptor auxiliar 8.
24		Relevador del interruptor auxiliar 9.

Caja de pre-fusibles

N°	A	Descripción
1	125A	Módulo de control de la carrocería.
2	80A	Dirección electrónica servoasistida.
3	150A	Calefactor de coeficiente positivo de temperatura.
6	150A	Caja de fusibles del compartimiento de pasajeros.
7	60A	Casa rodante.
9	500A	Motor de arranque. Alternador.
10	300A	Caja de fusibles del compartimiento del motor.
11	250A	Generadores dobles.
12	150A	Caja de fusibles del compartimiento del conductor.
13		Relevador de eliminación de carga.
14	175A	Tomacorriente auxiliar 1.
15	60A	Tomacorriente auxiliar 2.
