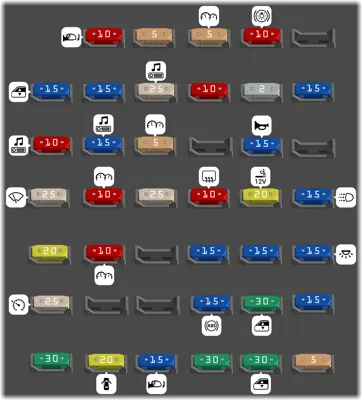

Panel de fusibles principal debajo del tablero de instrumentos

N°	A	Descripción
1	10A	Espejos eléctricos, Pantalla de indicador de advertencia del tablero de instrumentos
2	5A	Módulo de advertencia de lámpara fundida, Relé de interrupción de arranque, GEM
3	5A	Iluminación de instrumentos
4	10A	Luces de freno
6	15A	Ventanas traseras eléctricas
7	15A	Interruptor de freno activado/desactivado (800)
8	25A	Amplificador de radio, Conjunto de subwoofer
9	10A	Luces exteriores
10	2A	Tablero de instrumentos (Digital)
11	15A	Interruptor de luz principal, Módulo de entrada remota/sin llave, Relé de luces de estacionamiento automáticas
12	10A	Pantalla de indicador de advertencia del tablero de instrumentos, GEM, Radio, Módulo de auriculares remoto, Módulo de advertencia de lámpara fundida, Módulo de control antirrobo, Módulo de entrada remota/sin llave
13	15A	Radio. Disco compacto
14	5A	Tablero de instrumentos, Módulo de diagnóstico de airbag, Espejo electrónico día/noche
16	15A	Bocinas
18	25A	Sistema de limpiaparabrisas/lavaparabrisas
19	10A	GEM, Tablero de instrumentos
20	25A	Bobina de encendido, Relé de potencia PCM
21	10A	Interbloqueo de cambio de freno, Desempañador de ventana trasera, GEM. Interruptor de control de calefacción de aire acondicionado, Módulo de diagnóstico de airbag, Tablero de instrumentos, Actuador de puerta de mezcla
22	20A	Toma de corriente, Encendedor trasero
23	15A	Luces diurnas (DRL), Flash-to-Pass
24	20A	Limpiaparabrisas/lavaparabrisas del portón trasero
25	10A	Intermitente electrónico, Tablero de instrumentos
27	15A	Intermitente electrónico
28	15A	Encendedor del panel de instrumentos
29	15A	Luces interiores, Módulo de entrada remota/sin llave, Relé de ahorro de batería
30	25A	Control de velocidad, Interruptor de presión de freno, Luces de reversa, Tablero de instrumentos (Digital)
33	15A	Sistema de frenos antibloqueo (ABS), Luces diurnas (DRL)
34	30A	Ventana eléctrica izquierda
35	15A	Sistema antirrobo
36	30A	Interruptor de control de calefacción de aire acondicionado
37	20A	Cerraduras eléctricas de puertas, Módulo de entrada remota/sin llave
38	15A	Espejos exteriores calefaccionados
39	30A	Motor de soplador auxiliar
40	30A	Ventana eléctrica derecha
41	5A	Luces automáticas/salida retardada

Panel Principal de Fusibles del Compartimento del Motor

N°	A	Descripción
-	60A	Módulo de Control Constante de Relé (Ventiladores de Enfriamiento Alta Velocidad)
-	60A	Interruptor de Encendido
-	60A	Interruptor de Encendido, Panel de Fusibles del Tablero de Instrumentos (Fusible 8)
-	60A	Panel de Fusibles del Tablero de Instrumentos (Fusible 39)
-	60A	Asiento Eléctrico, Soporte Lumbar Eléctrico
-	40A	Ventiladores de Enfriamiento (Baja Velocidad)
-	60A	Accesorio Retrasado, Panel de Fusibles del Tablero de Instrumentos (Fusibles 1, 7, 13, 19, 25, 37)
-	60A	Interruptor Principal de Luces (Faros), Panel de Fusibles del Tablero de Instrumentos (Fusibles 11, 23, 29, 35, 41)
-	60A	Sistema de Frenos Antibloqueo (ABS)
-	60A	Desempañador de Ventana Trasera/Espejo Exterior
-	20A	Módulo de Control Constante de Relé (Bomba de Combustible)
-	15A	Módulo de Control del Tren Motriz
-	30A	Relé de Potencia del PCM
-	15A	Alternador
-	10A	Sistema de Airbag
-	10A	Interruptor de Control de Transmisión
-	10A	Monitor de Ventilador de Enfriamiento
-		RELÉ DEL MOTOR DE LA BOMBA DEL LAVAPARABRISAS
-		RELÉ DE FRENO DINÁMICO/FUNCIONAMIENTO DEL LIMPIAPARABRISAS
-		RELÉ DE POTENCIA DEL PCM
-		RELÉ DEL LIMPIAPARABRISAS

Cubierta de la caja de relés ubicada debajo del tablero de instrumentos

N°		A	Descripción
-			Luz antiniebla
-			Lámpara TLR
-			ABS
-			Retraso ACC
-			Inicio int
-			Calefacción AUX
-			Ventana eléctrica
-			Intermitente
-			Luz de fondo calefaccionada
-			Cerradura de puerta
-			Ahorro de batería
-			Bloqueo MEM
-			Luz interior
-			Desbloqueo de puerta
-			Lavado de faros
-			Claxon
-			Luz automática PK
-			Luz automática HO
