Fusiblera del Habitáculo

N°	A	Descripción
-		Relé de sistema de energía conmutada #4
-		Relé de retardo de accesorios
-		Relé del motor del soplador delantero
-		Relé de sistema de energía conmutada #3
-		Relé de descongelación trasera
-		Relé del motor del soplador auxiliar
1	10A	Luces del escalón, luces de charco, luces de lectura de la 2ª fila, luces de lectura de la 3ª fila, luz de carga, luz de cúpula, luz de mapa, luces del visor/vanidad, teclado de Entrada Remota Sin Llave (RKE), espejos con señal de giro
2	25A	Luces de cortesía del tablero, Reproductor de casetes de video (VCP)
3	15A	Motores de espejos eléctricos, motor de pedal ajustable, módulo de memoria (si está equipado)
5	20A	Toma de corriente de la consola
6	15A	Radio, cambiador de discos compactos (CD), módulo RKE, módulo de puerta corrediza eléctrica (PSD), controlador de radio del asiento trasero (si está equipado), módulo de entretenimiento del asiento trasero (si está equipado)
7	15A	Luz de giro trasera izquierda, luces de reversa, luz de freno derecha, luz de parqueo trasera derecha, luces de matrícula
8	20A	Módulo electrónico trasero (motores de bloqueo de puerta deslizante RHF/RH/LH y portón trasero, motor de puerta de mezcla de aire auxiliar, motor de puerta de modo de aire auxiliar)
9	10A	Tablero de instrumentos, relé del módulo de control del tren motriz (PCM) (bobina)
10	15A	Relé de luneta calefaccionada (bobina), módulo de control de velocidad, módulo de sistema de frenos antibloqueo (ABS) o módulo IVD, interruptor de asiento calefaccionado (si está equipado), módulo de asiento calefaccionado (si está equipado), tablero de instrumentos, actuador de puerta de mezcla de temperatura delantera, solenoide de bloqueo de cambio de freno, PCM, módulo PSD, sistema de detección de reversa (RSS), control de aire acondicionado delantero, sensor de ángulo del volante (si está equipado)
11	15A	Controlador de freno eléctrico, solenoide de bloqueo de cambio de freno, módulo electrónico trasero
12	20A	Luz de freno central alta
13	10A	Luz de giro trasera derecha, luz de freno izquierda, luz de parqueo trasera izquierda
14	10A	Sensor de luz automática, interruptor de cancelación de sobremarcha de la transmisión, módulo electrónico delantero, módulo de brújula, espejo electrocrómico, interruptor de consola superior PSD
15	20A	Toma de corriente de la consola
16	10A	Tablero de instrumentos
17	20A	Encendedor/Toma de corriente, conector de enlace de datos
18	15A	Motores de ventana del cuarto, retroiluminación del interruptor de ventana RH, retroiluminación del interruptor de bloqueo RH, retroiluminación del interruptor de control maestro (LH), radio, pantalla de cristal líquido (LCD) del VCP, módulo electrónico delantero
19	10A	Relé de interrupción del arranque (bobina)
22	10A	Espejos calefaccionados
23	20A	Toma de corriente del cuerpo, bobinas del relé del soplador auxiliar #1 y #2
25	10A	Radio (Antirrobo)
26	10A	Módulo de bolsa de aire, indicador de bolsa de aire desactivada del pasajero, sensor de presión de peso del asiento del pasajero ECU
28	10A	Tablero de instrumentos
29	2A	Interruptor de desactivación del control de velocidad

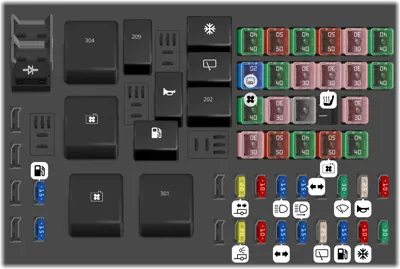

Fusiblera del Motor

N°	A	Descripción
1	30A	Relé del Módulo de Control del Tren Motriz (PCM)
2	10A	PCM, Módulo electrónico delantero (FEM)
3	10A	Embrague del compresor de aire acondicionado
4	25A	Bocinas, Relé de la bocina (bobina)
5	15A	Motor de la bomba de combustible, PCM
6	30A	Motor del limpiaparabrisas delantero, Relé del limpiaparabrisas delantero, Bomba del lavaparabrisas delantero, FEM
7	25A	Motor del limpiaparabrisas trasero, Bomba del lavaparabrisas trasero, Relé del limpiaparabrisas trasero (bobina)
9	15A	Faros derechos
10	15A	Lámpara de estacionamiento delantera derecha, Lámpara de giro delantera derecha, Lámpara de esquina delantera derecha, Lámpara de conducción auxiliar delantera derecha
11	15A	Lámpara de estacionamiento delantera izquierda, Lámpara de giro delantera izquierda, Lámpara de esquina delantera izquierda, Lámpara de conducción auxiliar delantera izquierda
12	15A	Faros izquierdos (baja y alta)
13	10A	Sensor de campo del alternador
14	10A	FEM (motor de bloqueo de puerta izquierda)
15	20A	Lámparas de estacionamiento de remolque
16	20A	Lámparas de giro de remolque
19	15A	Transmisión AX4S, Válvula de Gestión de Vapor (VMV), Bobina del relé del embrague del aire acondicionado, Solenoide de control EGR, Sensor HO2S #11 de control de combustible del motor, Sensor HO2S #21 de control de combustible del motor, Sensor HO2S #12 de monitor de catalizador, Sensor HO2S #22 de monitor de catalizador, Solenoide de ventilación del canister, Control del corredor del colector de admisión
20	15A	Bobina de encendido, Válvula de Control de Aire de Admisión (IAC), Inyectores de combustible, Sensor de Flujo de Aire Masivo (MAF), Bobina del relé de la bomba de combustible, Control del corredor del colector de admisión, Bobina del relé del ventilador de enfriamiento de alta velocidad, Bobina del relé del ventilador de enfriamiento de baja velocidad, PCM, Receptor pasivo antirrobo
101	40A	Módulo del Sistema de Frenos Antibloqueo (ABS) o Módulo IVD
102	40A	Módulo ABS o Módulo IVD
103	40A	Relé SSP4, Bobina del relé SSP4
104	30A	Motores del asiento eléctrico izquierdo, Motor lumbar eléctrico izquierdo, Módulo de memoria del asiento del conductor
105	30A	Solenoide del motor de arranque, Interruptor de encendido
106	30A	Relé de accesorio retardado, Bobina del relé de accesorio retardado, Motor de la ventana delantera derecha FEM
107	50A	Motores del ventilador de enfriamiento del motor, Resistor de caída del ventilador de enfriamiento
109	30A	Módulos de asiento calefaccionado
110	50A	Módulo de Puerta Deslizante Eléctrica (PSD) derecha
111	40A	Caja de unión de fusibles
112		Controlador de freno eléctrico de remolque (acceso del cliente)
113	30A	Motor de la ventana izquierda FEM
114	40A	Relé SSP3, Bobina del relé SSP3
115	50A	Bus #2 de la caja de unión de fusibles
116	30A	Relé de luneta calefaccionada
117	40A	Bobina del relé del soplador auxiliar, Motor del soplador auxiliar
118	50A	Módulo PSD izquierdo
119	30A	Bus #1 de la caja de unión de fusibles
120	40A	Bobina del relé del soplador delantero, Motor del soplador delantero
121	20A	Interruptor de encendido, Bobina del relé del desempañador trasero
122	40A	Motores del asiento eléctrico derecho, Motor lumbar eléctrico derecho
202		Relé ON/OFF del limpiaparabrisas delantero
203		Relé del limpiaparabrisas trasero
204		Relé del embrague del aire acondicionado
205		Relé de la bocina
207		Relé de la bomba de combustible
209		Relé HI/LO del limpiaparabrisas delantero
301		Relé de interrupción del motor de arranque
302		Relé del ventilador de enfriamiento del motor de alta velocidad
303		Relé del ventilador de enfriamiento del motor de baja velocidad
304		Relé PCM
501		Diodo PCM
