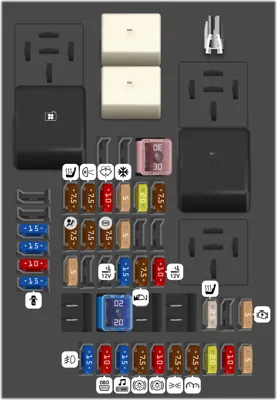

Caja de Fusibles del Tablero de Instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Luz antiniebla trasera / Limpiaparabrisas trasero | |
| - | 10A | Diagnóstico | |
| - | 15A | Audio | |
| - | 7.5A | Luz de freno | |
| - | 10A | Luz de dirección trasera, luz de freno | |
| - | 7.5A | Luz de posición | |
| - | 7.5A | Instrumento | |
| - | 20A | Sistema de tracción en las cuatro ruedas | |
| - | 10A | PEPS | |
| - | 5A | Retroalimentación de desempañador trasero | |
| - | 20A | Techo solar | |
| - | 25A | Calefacción del asiento | |
| - | 5A | Arranque | |
| - | 5A | TCU | |
| - | 15A | Encendedor de cigarrillos | |
| - | 7.5A | Espejo retrovisor eléctrico | |
| - | 10A | Toma de corriente delantera | |
| - | 7.5A | Airbag | |
| - | 7.5A | Módulo de control eléctrico del motor | |
| - | 7.5A | Sistema ABS | |
| - | 5A | DPF | |
| - | 7.5A | Calefacción del asiento | |
| - | 7.5A | Luz de reversa | |
| - | 10A | Lavador | |
| - | 5A | Sistema de aire acondicionado | |
| - | 7.5A | Calefacción del espejo retrovisor | |
| - | 20A | Embrague del eje delantero | |
| - | 15A | Cierre centralizado | |
| - | 10A | Dirección del remolque trasero | |
| - | 15A | Luz del remolque trasero | |
| - | 15A | Calefactor del parabrisas trasero | |
| - | 30A | Ventilador trasero | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de calefacción del ventilador trasero | ||
| - | Invertido | ||
| - | Relé del ventilador | ||
| - | Relé de corte del motor de arranque |
Caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | BAJO | ||
| - | ALTO | ||
| - | CALEFACTOR / BOMBA DE COMBUSTIBLE | ||
| - | RELÉ PRINCIPAL [GASOLINA] | ||
| - | FARO DELANTERO | ||
| - | VENTILADOR DE BAJA VELOCIDAD | ||
| - | REPUESTO | ||
| - | REPUESTO | ||
| - | MOTOR DE ARRANQUE | ||
| - | BOCINA | ||
| - | FARO ANTINIEBLA DELANTERO | ||
| - | VENTILADOR AUXILIAR | ||
| - | VENTILADOR DE ALTA VELOCIDAD | ||
| - | FARO DELANTERO | ||
| - | EMBRAGUE DEL AIRE ACONDICIONADO | ||
| 1 | 10A | FARO IZQ | |
| 2 | 10A | FARO DER | |
| 3 | REPUESTO | ||
| 4 | REPUESTO | ||
| 5 | 25A | NO IDENTIFICADO | |
| 6 | 25A | ECU | |
| 7 | 5A | NO IDENTIFICADO | |
| 8 | 5A | NO IDENTIFICADO | |
| 9 | 60A | BATERÍA | |
| 10 | 40A | ENCENDIDO | |
| 11 | 30A | REPUESTO | |
| 12 | 30A | MOTOR DE ARRANQUE | |
| 13 | NO IDENTIFICADO | ||
| 14 | REPUESTO | ||
| 15 | NO IDENTIFICADO | ||
| 16 | 25A | MOTOR DEL LIMPIAPARABRISAS | |
| 17 | REPUESTO | ||
| 18 | REPUESTO | ||
| 19 | 60A | ALTERNADOR | |
| 20 | 30A | VENTILADOR | |
| 21 | 30A | VENTANILLA ELÉCTRICA DELANTERA | |
| 22 | 40A | VENTILADOR | |
| 23 | 40A | ABS | |
| 24 | 30A | VENTANILLA ELÉCTRICA TRASERA | |
| 25 | REPUESTO | ||
| 26 | 25A | ABS | |
| 27 | 15A | FARO ANTINIEBLA DELANTERO | |
| 28 | 15A | BOCINA | |
| 29 | 7.5A | EMBRAGUE DEL AIRE ACONDICIONADO | |
| 29 | 10A | EMBRAGUE DEL AIRE ACONDICIONADO | |
| 30 | REPUESTO | ||
| 31 | REPUESTO | ||
| 32 | REPUESTO | ||
| 33 | REPUESTO | ||
| 34 | REPUESTO | ||
| 35 | 15A | LUZ ALTA | |
| 36 | 125A | ALTERNADOR | |
| 37 | 125A | CALENTAMIENTO DEL MOTOR |
