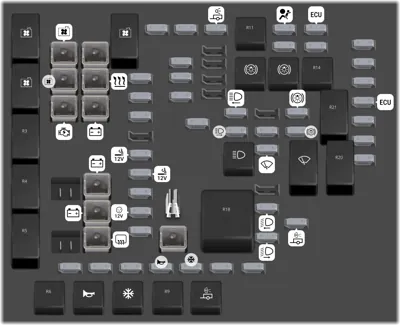

Fusiblera del Motor [Acadia con iluminación HID]
![Fusiblera del Motor [Acadia con iluminación HID]](/static/fusebox/gmc/acadia/gmc_acadia_2016_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Ventilador de enfriamiento 3 | ||
| - | Ventilador de enfriamiento 1 | ||
| - | Corriente conmutada | ||
| - | Desempañante del medallon | ||
| - | Bomba de vacío auxiliar | ||
| - | Luces anti-niebla (GMC) | ||
| - | Horn | ||
| - | Embrague del compresor del aire acondicionado | ||
| - | Stop Lamps (China Only) (Luces de freno (Sólo China)) | ||
| - | Luces de reversa del remolque | ||
| - | Luz de estacionamiento | ||
| - | Luz de freno y direccional derecha del remolque | ||
| - | Luz de freno y direccional izquierda del remolque | ||
| - | Principal de encendido | ||
| - | Ventilador de enfriamiento 2 | ||
| - | Faros de luz alta | ||
| - | Faros de luz baja de descarga de alta intensidad (HID) | ||
| - | Limpiaparabrisas | ||
| - | Velocidad alta de los limpiaparabrisas | ||
| - | Tren pod | ||
| - | Herramienta para la extracción de los fusibles. | ||
| - | Freno del remolque | ||
| 1 | Ventilador de enfriamiento 2 | ||
| 2 | Ventilador de enfriamiento 1 | ||
| 3 | Motor de arranque | ||
| 4 | Puerta trasera eléctrica | ||
| 5 | Calefacción, ventilación, y compresor de aire acondicionado | ||
| 6 | Batería 2 | ||
| 8 | Batería 1 | ||
| 9 | Batería 3 | ||
| 10 | Desempañante trasero | ||
| 12 | Quemacocos | ||
| 13 | Sistema de tracción en las cuatro ruedas | ||
| 14 | Sistema control clima Trasero | ||
| 15 | Refacción | ||
| 17 | Encendedor de cigarrillos | ||
| 18 | Toma de corriente | ||
| 19 | Energía auxiliar | ||
| 20 | Toma de corriente auxiliar trasera | ||
| 21 | Módulo de control de la transmisión | ||
| 22 | Espejo retrovisor exterior con calefacción | ||
| 23 | Motor del Sistema de frenos antibloqueo (ABS) | ||
| 24 | Luces anti-niebla (GMC) | ||
| 25 | Horn | ||
| 26 | Embrague del aire acondicionado | ||
| 27 | Bomba de vacío auxiliar | ||
| 28 | Luces de freno (Solo China) | ||
| 29 | Luz de estacionamiento izquierda | ||
| 30 | Luz de estacionamiento derecha | ||
| 31 | Luces de estacionamiento del remolque | ||
| 32 | Frenos de remolque/lavador de faro (China) | ||
| 33 | Corriente del remolque | ||
| 34 | Módulo eléctrico de bomba de combustible | ||
| 39 | Servicio de reparación | ||
| 40 | Faro de luz alta izquierdo | ||
| 42 | Luz de freno y direccional izquierda del remolque | ||
| 43 | Faro de luz alta derecho | ||
| 44 | Sensor de control de voltaje regulado | ||
| 45 | Luz de freno y direccional derecha de remolque | ||
| 46 | Limpiaparabrisas / Lavador | ||
| 48 | Faro de luz baja izquierdo | ||
| 49 | Faro de luz baja derecho | ||
| 50 | Luces de reversa del remolque | ||
| 51 | Sistema de bolsas de aire | ||
| 52 | Transmisión | ||
| 53 | Módulo de control del motor/ Encendido del módulo de control de bomba de combustible | ||
| 54 | Volante de dirección con calefacción | ||
| 55 | Sistema adaptable de iluminación hacia delante | ||
| 56 | Emisión 1 | ||
| 57 | Bobinas pares del inyector | ||
| 58 | Módulo de control del motor 1 | ||
| 59 | Emisión 2 | ||
| 60 | Bobinas nones del inyector | ||
| 61 | Sensor de Humedad/MAF |
Fusiblera del Motor [Acadia con iluminación de halógeno]
![Fusiblera del Motor [Acadia con iluminación de halógeno]](/static/fusebox/gmc/acadia/gmc_acadia_2016_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Embrague del aire acondicionado | ||
| - | Motor del Sistema de frenos antibloqueo (ABS) | ||
| - | Sistema de bolsas de aire | ||
| - | Energía auxiliar | ||
| - | Bomba de vacío auxiliar | ||
| - | Sistema de tracción en las cuatro ruedas | ||
| - | Batería 1 | ||
| - | Batería 2 | ||
| - | Batería 3 | ||
| - | Encendedor de cigarrillos | ||
| - | Módulo de control del motor 1 | ||
| - | Módulo de control del motor/ Encendido del módulo eléctrico de bomba de combustible | ||
| - | Emision 1 | ||
| - | Emision 2 | ||
| - | Bobinas pares del inyector | ||
| - | Ventilador de enfriamiento 1 | ||
| - | Ventilador de enfriamiento 2 | ||
| - | Luces de niebla | ||
| - | Módulo eléctrico de bomba de combustible | ||
| - | Horn | ||
| - | Espejo retrovisor exterior con calefacción | ||
| - | Sensor de Humedad/MAF | ||
| - | Calefacción, ventilación, y compresor de aire acondicionado | ||
| - | Faro de luz alta izquierdo | ||
| - | Lampara de operación diurna izquierda | ||
| - | Luz de estacionamiento izquierda | ||
| - | Luz de freno y direccional izquierda del remolque | ||
| - | Bobinas nones del inyector | ||
| - | Puerta trasera eléctrica | ||
| - | Toma de corriente | ||
| - | Toma de corriente auxiliar trasera | ||
| - | Desempañante trasero | ||
| - | Sistema control clima Trasero | ||
| - | Faro de luz alta derecha | ||
| - | Lampara de operación diurna derecha | ||
| - | Luz de estacionamiento derecha | ||
| - | Luz de freno y direccional derecha del remolque | ||
| - | Sensor de control de voltaje regulado | ||
| - | Quemacocos | ||
| - | Servicio de reparación | ||
| - | Refacción | ||
| - | Lampara de operación diurna derecha | ||
| - | Motor de arranque | ||
| - | Módulo de control de la transmisión | ||
| - | Transmisión | ||
| - | Luces de reversa del remolque | ||
| - | Freno del remolque | ||
| - | Luces de estacionamiento del remolque | ||
| - | Corriente del remolque | ||
| - | Limpiaparabrisas/ Lavador | ||
| - | Embrague del compresor del aire acondicionado | ||
| - | Bomba de vacío auxiliar | ||
| - | Corriente conmutada | ||
| - | Ventilador de enfriamiento 1 | ||
| - | Ventilador de enfriamiento 2 | ||
| - | Ventilador de enfriamiento 3 | ||
| - | Luces de niebla | ||
| - | Faros de luz alta | ||
| - | Lámpara de operación diurna izquierda | ||
| - | Horn | ||
| - | Principal del encendido | ||
| - | Volante de dirección con calefacción | ||
| - | Luz de estacionamiento | ||
| - | Tren pod | ||
| - | Desempañante del medallón | ||
| - | Velocidad alta de los limpiaparabrisas | ||
| - | Luz de freno y direccional derecha del remolque | ||
| - | Luces de reversa del remolque | ||
| - | Limpiaparabrisas | ||
| - | Luz de freno y direccional izquierda del remolque | ||
| - | repuesto | ||
| - | repuesto |

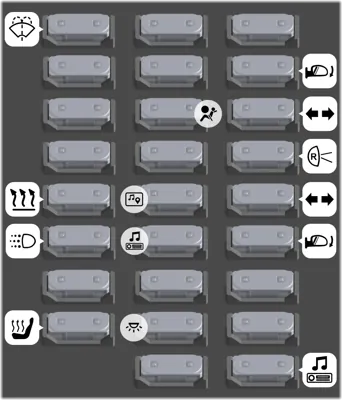

Fusiblera del Habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Lavador de parabrisas | ||
| 2 | Iluminación del volante de dirección | ||
| 3 | Seguros de puertas | ||
| 4 | Limpiador del medallón | ||
| 5 | Calefacción, Ventilación y Aire Acondicionado | ||
| 6 | Relevador de luces de operación de día/Relevador de faros de luz baja | ||
| 7 | GMC SIN HID = Luz baja | ||
| 8 | Asientos con calefacción/ enfriamiento | ||
| 9 | GMC SIN HID = Obturador alto / Chevy = Luces anti-niebla // Buick China = Luz anti-niebla trasera | ||
| 10 | Asistencia de estacionamiento trasero/Alerta de zona ciega lateral/ Alerta de colisión frontal/sistema remoto universal | ||
| 11 | Bolsa de aire | ||
| 12 | Modo de corriente | ||
| 13 | Pantalla | ||
| 14 | Radio | ||
| 15 | Infoentretenimiento/Módulo de memoria de asiento | ||
| 16 | Luces de cortesía | ||
| 17 | Respiradero del recipiente | ||
| 18 | Carga de USB | ||
| 19 | Espejos eléctricos | ||
| 20 | Direccional izquierda | ||
| 21 | Luz de reversa/ freno | ||
| 22 | Direccional derecha | ||
| 23 | Espejos y liberador de puerta trasera eléctricos | ||
| 24 | Módulo de control de la carrocería | ||
| 25 | Energía inadvertida/Luces de tubo interior | ||
| 26 | Amplificador |
Fusiblera del Habitáculo [Relés]
![Fusiblera del Habitáculo [Relés]](/static/fusebox/gmc/acadia/gmc_acadia_2016_3.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relevador del asiento eléctrico del conductor | ||
| - | Relevador del asiento eléctrico del pasajero | ||
| - | Relevador de las ventanas eléctricas | ||
| - | Relevador de la columna de la dirección asistida | ||
| - | Relevador de los seguros eléctricos | ||
| - | Relevador de apertura de los seguros eléctricos | ||
| - | Relevador de apertura del seguro del lado del conductor | ||
| - | Obturador Alto (GMC con luz de halógeno) | ||
| - | Relevador de la puerta trasera | ||
| - | Relevador del lavamedallón | ||
| - | Relevador de luces de operación de día/Relevador de faros de luz baja | ||
| - | Relevador de las luces diurnas (Si incluye) | ||
| - | Relevador del lavador de parabrisas |
