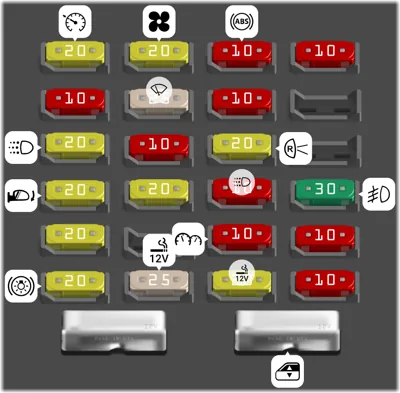

Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | (PWR ACCY) Cerradura eléctrica de puertas, Asiento eléctrico de seis posiciones, Módulo de iluminación de entrada sin llave | ||
| - | (PWR WDO) Ventanas eléctricas | ||
| 1 | 20A | (STOP) Freno/CHMSL, Luces de freno | |
| 2 | 20A | (HTD MIR) Espejos calefaccionados eléctricos | |
| 3 | 20A | (CTSY) Luces de cortesía, Luces de techo/lectura, Espejos de vanidad, Espejos eléctricos | |
| 4 | 20A | (GAUGES) Tablero de instrumentos, Relé DRL, Módulo DRL, Interruptor de faros, Iluminación de entrada sin llave, Módulo de bajo nivel de refrigerante, Módulo de campana, Módulo DRAB | |
| 5 | 10A | (Hazard) Luces de advertencia/Módulo de campana | |
| 6 | 20A | (CRUISE) Control de crucero | |
| 7 | 25A | (PWR AUX) Toma de corriente auxiliar, ALDL | |
| 8 | - | (Crank) No utilizado | |
| 9 | 20A | (PARK LPS) Luz de matrícula, Luces de estacionamiento, Luces traseras, Marcadores laterales delanteros, Cenicero de la guantera | |
| 10 | 10A | (AIR BAGS) SDM | |
| 11 | 25A | (WIPER) Motor del limpiaparabrisas, Bomba del lavaparabrisas | |
| 12 | 20A | (HTR-A/C) Aire acondicionado, Soplador de aire acondicionado, Relé de soplador alto, Espejo calefaccionado | |
| 13 | 20A | (CIG LTR) Amplificador de potencia, Encendedor de cigarrillos, Relé de cerradura de puerta | |
| 14 | 10A | (ILLUM) Tablero de instrumentos, Controles de aire acondicionado, Controles de aire acondicionado traseros, Interruptores del tablero de instrumentos, Iluminación del radio, Iluminación del interruptor de la puerta | |
| 15 | 10A | (DRL) Relé DRL | |
| 16 | 20A | (TURN B/U) Giro delantero, Giro trasero, Luces de reversa, Solenoide BTSI | |
| 17 | 10A | (RADIO-I) Radio (Ignición, Accesorios) | |
| 18 | 10A | (BRAKE) 4WAL PCM, ABS, Control de crucero | |
| 19 | 10A | (RADIO-B) Radio (Batería), Antena eléctrica | |
| 20 | 10A | (TRANS) PRNDL, Transmisión automática | |
| 21 | 30A | (RR FOG) Desempañador de ventana trasera | |
| 24 | 10A | (RR HVAC) Controles de aire acondicionado traseros, Relés ALTO, MEDIO, BAJO |
Centro de Relés y Fusibles del Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo II | ||
| - | Diodo I | ||
| - | Herramienta para la extracción de los fusibles. | ||
| - | aire acondicionado | ||
| - | A.I.R | ||
| - | BOCINA | ||
| - | BOMBA DE COMBUSTIBLE | ||
| - | ARRANQUE | ||
| - | ABS EXPORTACIÓN | ||
| 1 | no definido | ||
| 2 | A.I.R | ||
| 3 | Motor del soplador delantero | ||
| 4 | Módulo de control electrónico de frenos | ||
| 5 | Interruptor de encendido | ||
| 6 | Relé de arranque, interruptor de encendido | ||
| 7 | Bloque de fusibles del tablero de instrumentos / BATT | ||
| 8 | Bloque de fusibles del tablero de instrumentos, interruptor de faros | ||
| 9 | Provisiones para el carrocero | ||
| 10 | Provisiones para el carrocero | ||
| 11 | Faro derecho [Solo exportación] | ||
| 12 | Faro izquierdo [Solo exportación] | ||
| 13 | Faro de luz alta derecho [Solo exportación] | ||
| 14 | Faro de luz alta izquierdo [Solo exportación] | ||
| 15 | ETC | ||
| 16 | Relés del motor del soplador auxiliar trasero | ||
| 17 | PCM, controlador de solenoide de combustible, solenoide de corte de motor | ||
| 18 | Sensores de O2 calefaccionados, sensor de flujo de masa de aire, solenoide de la válvula EGR, válvula de purga del cartucho de evaporación, sensor de posición del cigüeñal, relé de inyección de aire secundario [Diésel], sensor de agua en el combustible [Diésel], calentador de combustible [Diésel], relé de bujías de incandescencia [Diésel], solenoide de la compuerta de descarga [Diésel] | ||
| 19 | Bobina de encendido, sensor de posición del árbol de levas, VCM, inyectores de combustible, controlador de bobina | ||
| 20 | Relé del embrague del aire acondicionado | ||
| 21 | no definido | ||
| 22 | no definido | ||
| 23 | no definido | ||
| 24 | Relé del embrague del aire acondicionado | ||
| 25 | Relé de bocina, lámpara(s) bajo el capó | ||
| 26 | Relé de la bomba de combustible, VCM, PCM, interruptor de presión de aceite del motor y bomba de combustible | ||
| 27 | Fusibles de repuesto | ||
| 28 | Repuesto | ||
| 29 | Repuesto | ||
| 30 | Repuesto |
