GMC Savana / Fusibles 2004

Bloque de Fusibles de la Consola de Piso

Bloque de Fusibles de la Consola de Piso
N°ADescripción
1 Repuesto
2 Espejo Retrovisor Exterior
3 Luz de Cortesía/SEO
4 Luz Trasera Izquierda de Freno/Giro
5 Cerraduras de Carga
6 Luz Trasera Derecha de Freno/Giro
7 Cerraduras del Conductor
8 Luz de Freno/Luz de Freno Central Superior
9 Control de Clima 1
10 Control de Clima
11 Frenos
12 Espejo Calefaccionado/Desempañador
13 Ventilador Trasero Derecho
14 Espejo de Giro del Conductor
15 Cerraduras de Puerta
16 Estacionamiento del Carrocero
17 No Disponible
18 Luz de Estacionamiento Trasera Izquierda
19 Espejo de Giro del Pasajero
20 Luz de Estacionamiento Trasera Derecha
21 Luz de Estacionamiento del Remolque
22 Luz de Estacionamiento Delantera
23 Energía Accesoria Residual de Ventana
24 Auxiliar
25 Desempañador Trasero Derecho
26 Luz de Cortesía
27 Desbloqueo de Carga
28 Desbloqueo del Conductor
29 Luz de Estacionamiento
30 Cerraduras de Puerta
31 Desbloqueo del Pasajero
32 Auxiliar 1
33 Auxiliar 2
34 Ventana Eléctrica

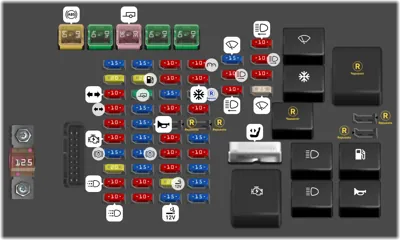

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 15A Batería de la radio
2 20A Batería del Módulo de Control del Tren Motriz
3 10A Luz de giro trasera izquierda
4 10A Luz de giro trasera derecha
5 10A Luces de reversa Cableado del remolque
6 10A Encendido 0
7 15A Luz de freno
8 20A Desempañador trasero derecho/Espejo calefaccionado
9 10A Luz de circulación diurna derecha/Señal de giro
10 10A Luz de circulación diurna izquierda/Señal de giro
11 15A Módulo de Control de Carrocería de Camioneta 4
12 20A Bomba de combustible
13 30A Remolque
14 15A Intermitente
15 15A Bocina
16 15A Módulo de Control de Carrocería de Camioneta 3
17 15A Señal de freno/giro del remolque
18 15A Módulo de Control de Carrocería de Camioneta 2
19 10A Módulo de Control de Carrocería de Camioneta
20 10A Actuador de Función Remota
21 10A Motor 2
22 10A Encendido E
23 15A Motor 1
24 10A Módulo de Control de Carrocería de Camioneta Encendido 1
25 Repuesto
26 10A RPA/Espejo retrovisor interior
27 10A Cárter
28 10A Sistema de Bloqueo de Cambio de Transmisión de Freno
29 20A Tomas de corriente auxiliares
30 15A Encendedor de cigarrillos
31 10A Tablero de instrumentos
32 10A Aire acondicionado
33 Repuesto
34 10A Ventilación
35 Repuesto
36 15A Respaldo del vehículo
37 10A Sistema de Retención Inflable Suplementario
38 15A Módulo de Control del Tren Motriz Encendido 1
39 15A Sensor de oxígeno B
40 15A Sensor de oxígeno A
41 15A Limpiaparabrisas
42 10A Faro derecho - Luz baja
43 10A Faro izquierdo - Luz baja
44 10A Faro izquierdo - Luz alta
45 10A Faro derecho - Luz alta
46 10A Módulo de Control de Carrocería de Camioneta - Accesorio
47 25A Limpiaparabrisas delantero
48 60A Frenos antibloqueo
49 40A Encendido A
50 30A Remolque
51 40A Ventilador de control de clima
52 40A Encendido B
53 Limpiaparabrisas
54 Aire acondicionado
55 Repuesto
56 Faro - Luz alta
57 Bomba de combustible
58 Faro - Luz baja
59 Bocina
60 Asiento eléctrico
61 Motor de arranque
62 Repuesto
63 Repuesto
64 Repuesto
