GMC Savana / Fusibles 2015

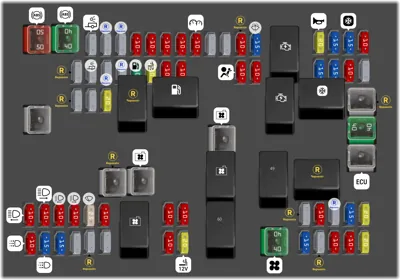

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 50A Motor ABS
2 40A Módulo ABS
3 Remolque de giro/freno derecho
4 Repuesto
5 Repuesto
6 10A Ignición del módulo de control del sistema de combustible
7 10A Módulo de control de la carrocería 5
8 10A Módulo de control de la carrocería 7
9 10A Módulo de control de la carrocería 4
10 10A Tablero de instrumentos
11 Cableado del remolque
12 Módulo de cámara de visión trasera interior
13 10A Repuesto
14 15A Lavaparabrisas
15 Marcha/Arranque
16 20A Bocina
17 15A Transmisión
18 15A Compresor de aire acondicionado
19 10A Batería del módulo de control del motor
20 Repuesto
21 Remolque de giro/freno izquierdo
22 Repuesto
23 Repuesto
24 30A Bomba de combustible
25 20A Toma de corriente auxiliar
26 10A Módulo de control de la carrocería 3
27 10A Opción de equipo especial
28 10A Bolsa de aire
29 10A Sensor del volante
30 15A Ignición del módulo de control del motor/Módulo de bujías de incandescencia
31 15A Ignición del módulo de control de la transmisión
32 10A Batería del módulo de control de la transmisión
33 Módulo de asistencia de estacionamiento trasero
34 Repuesto
35 Módulo del calentador operado por combustible
36 20A Batería del módulo de control del sistema de combustible
37 Repuesto
38 Bomba de combustible
39 Arranque
40 Compresor de aire acondicionado
41 Repuesto
42 Cableado del remolque
43 Ventilador alto
44 40A Solenoide del motor de arranque
45 Módulo de control del motor/Tren motriz
46 Repuesto
47 Ventilador bajo
48 Ventilador alto
49 Tren motriz
50 Repuesto
51 10A Faro de luz alta izquierdo
52 10A Faro de luz alta derecho
53 10A Faro de luz baja izquierdo
54 10A Faro de luz baja derecho
55 25A Limpiaparabrisas
56 10A Solenoide de ventilación del recipiente
57 Ventilador bajo
58 10A Módulo de control de la carrocería 2
59 10A Módulo de control de la carrocería 1
60 Control del ventilador
61 Repuesto
62 10A Sensor de oxígeno 2 (Post), Ventilador EV [Diésel]
63 Repuesto
64 15A Flujo de masa de aire/Ventilación del recipiente
65 20A Ignición impar/Inyectores
66 10A Luces de conducción diurna 2 [LOLVL-V22] (si está equipado)
67 15A Luces de conducción diurna 1 [UPLVL +V22] (si está equipado)
68 15A Luces de freno auxiliares
69 Luces de freno del remolque
70 Repuesto
71 Calentador de combustible/Sensor de combustible flexible
72 10A Módulo de control de la carrocería 6
73 20A Encendedor/Conexión de enlace de datos
74 40A Soplador delantero
75 15A Inyectores de combustible V6
76 Repuesto
77 10A Sensor de oxígeno 2 (Pre)
78 10A Tren motriz del módulo de control del motor
79 20A Ignición par/Inyectores

Bloque de fusibles de la consola de piso

Bloque de fusibles de la consola de piso
N°ADescripción
- - Vacío
- 2A Sensor del volante
- 15A Lámparas de estacionamiento auxiliares (Cut-Away)
- 10A Lámparas de estacionamiento delanteras
- 15A Lámparas de estacionamiento del remolque
- 10A Lámparas de estacionamiento del carrocero
- 10A Lámpara de estacionamiento trasera derecha
- 10A Lámpara de estacionamiento trasera izquierda
- 5A Interruptor del espejo retrovisor exterior
- 10A Bolsa de aire/Detección automática de ocupantes
- 10A OnStar R (si está equipado)
- 15A Vacío
- 10A Calefacción, ventilación y aire acondicionado 2
- 20A Calefacción, ventilación y aire acondicionado 1
- 15A Vacío
- 50A Auxiliar del carrocero 1 Ambulancia a gas
- 20A Calentador del espejo retrovisor exterior
- 30A Desempañador de la ventana trasera
- 10A Brújula
- 15A Radio/Campanilla/Radio satelital SiriusXM (si está equipado)
- 10A Actuador de función remota/Monitor de presión de neumáticos
- 2A Interruptor de encendido/Sensor de encendido de lógica discreta [PK3]
- 10A Tablero de instrumentos
- 30A Vacío
- 10A Control de calefacción, ventilación y aire acondicionado
- 10A Reversa auxiliar/remolque
- 10A Reversa de luces traseras
- 30A Auxiliar del carrocero 2 Lámparas de lectura Ambulancia a gas
- 50A Auxiliar del carrocero 2 Lámparas de lectura Ambulancia a gas
- 30A Soplador trasero
- 15A Luces de cortesía del carrocero
- 15A Bloqueo de puerta delantera
- 15A Bloqueo de puerta trasera
- 15A Desbloqueo de puerta de carga
- 15A Desbloqueo de puerta del pasajero
- 15A Desbloqueo de puerta trasera del pasajero
- 15A Desbloqueo de puerta del conductor
- 15A Vacío
- 15A Vacío
- Encendido (Micro de alta corriente)
- Vacío (Micro de alta corriente)
- Lámparas de estacionamiento (Micro de alta corriente)
- Auxiliar del carrocero 2 (Mini de alta corriente)
- Desempañador trasero (Micro de alta corriente)
- Energía de accesorios retenida (RAP) (Micro de alta corriente)
- Asientos eléctricos
- Ventanillas eléctricas
