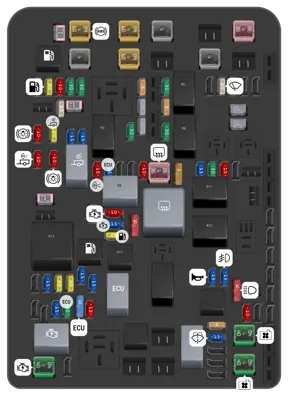

Bloque de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | Bomba de ABS | |
| - | 60A | Centro eléctrico de bus (BEC) de tablero de instrumentos 1 | |
| - | MSB Pasajero | ||
| - | 30A | Control electrónico de caja de transferencia de Tracción en las 4 ruedas | |
| - | Freno de estacionamiento eléctrico | ||
| - | 60A | Centro eléctrico de bus (BEC) de tablero de instrumentos 2 | |
| - | MSB Conductor | ||
| - | 30A | Desempañador de la ventana trasera | |
| - | 40A | Motor de arranque | |
| - | 40A | Ventilador de enfriamiento 1 | |
| - | 40A | Ventilador de enfriamiento 2 | |
| - | 30A | Freno del remolque | |
| - | 30A | Batería de remolque | |
| - | CKT 95 | ||
| - | CKT 92 | ||
| - | 30A | Estribos eléctricos [si está equipado] | |
| - | 20A | Bomba de combustible | |
| - | 10A | Módulo integrado de control del chasis | |
| - | 30A | Módulo de control electrónico de suspensión | |
| - | 30A | Módulo eléctrico de bomba de combustible | |
| - | 25A | Válvulas ABS | |
| - | 10A | Luces de freno/ direccional izquierda del remolque | |
| - | 20A | Luces de estacionamiento del remolque | |
| - | 15A | Luces de estacionamiento derechas | |
| - | 15A | Luces de estacionamiento izquierdas | |
| - | 10A | Luces de reversa de remolque | |
| - | 10A | Luces de freno/ direccional derecha del remolque | |
| - | Embrague de ventilador de enfriamiento | ||
| - | 15A | Motor | |
| - | 20A | Inyectores de combustible A nones | |
| - | 20A | Inyectores de combustible B pares | |
| - | 15A | Sensor O2 B | |
| - | 15A | Control de acelerador | |
| - | 15A | Sensor O2 A | |
| - | 30A | Módulo de control del motor | |
| - | 15A | Módulo de control de la transmisión/ Módulo de control del motor | |
| - | 10A | Calentador interior | |
| - | 10A | Varios/Ignición | |
| - | 15A | Transmisión/ Ignición | |
| - | 20A | Bomba de combustible 2 | |
| - | 10A | Módulo A/C/ Paquete de batería | |
| - | 5A | Instalador de mejoras 1 | |
| - | 30A | Instalador de mejoras 2 | |
| - | Instalador de mejoras 2 | ||
| - | 5A | Instalador de mejoras 3 | |
| - | Instalador de mejoras 4 | ||
| - | 30A | Instalador de mejoras 3 | |
| - | 30A | Instalador de mejoras 4 | |
| - | 10A | Luces de reversa | |
| - | 15A | Módulo de control del motor/ Encendido | |
| - | 10A | Embrague de A/C (aire acondicionado) | |
| - | 5A | A/C/Control de voltaje regulado por batería | |
| - | 15A | Espejos con calefacción | |
| - | 30A | Instalador de mejoras 1 | |
| - | 10A | Luz de freno central elevada | |
| - | 15A | Horn | |
| - | 15A | Luces de niebla | |
| - | 10A | Faros | |
| - | 10A | Módulo de energía para accesorios/ Bomba TPM | |
| - | 5A | Cebado de bomba de combustible | |
| - | 15A | Lavador delantero | |
| - | 25A | Limpiador delantero | |
| - | Bomba de combustible | ||
| - | Instalador de mejoras 3 | ||
| - | Luces de estacionamiento del remolque | ||
| - | Instalador de mejoras 2 | ||
| - | Instalador de mejoras 4 | ||
| - | Run/Crank (marcha/corr conmutada) | ||
| - | Desempañador de la ventana trasera | ||
| - | Instalador de mejoras 1 | ||
| - | Cebado de bomba de combustible | ||
| - | Embrague de ventilador de enfriamiento | ||
| - | Bomba de combustible 2 | ||
| - | Control A/C | ||
| - | Módulo de control del motor | ||
| - | Motor de arranque |

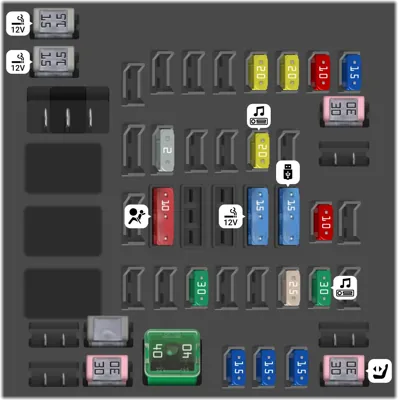

Bloque de fusibles del tablero de instrumentos (Derecho)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Enchufe de energía de accesorios 3 | |
| 2 | 15A | Enchufe de energía de accesorios 4 | |
| 7 | 20A | Módulo de control de carrocería 4 | |
| 8 | 20A | Módulo de control de carrocería 8 | |
| 9 | 10A | Entretenimiento de los asientos traseros | |
| 10 | 15A | Luz de carga | |
| 15 | 2A | Controles al volante | |
| 18 | 20A | Radio | |
| 20 | 30A | Quemacocos | |
| 23 | 10A | Bolsa de aire/ Información | |
| 26 | 15A | Exportación/Toma de potencia/Batería 1 de opción de equipo especial (SEO) | |
| 27 | 15A | Detección de obstáculo/ Puertos USB | |
| 28 | 10A | Módulo de control de carrocería 2 | |
| 32 | 30A | Batería 2 de opción de equipo especial (SEO) | |
| 35 | 25A | Inversor CA | |
| 36 | 30A | Amplificador | |
| 39 | Ventana deslizable trasera | ||
| 42 | 30A | Motor de ventana de la puerta derecha | |
| 43 | 40A | Ventilador delantero | |
| 44 | 15A | Opción de equipo especial (SEO) | |
| 45 | 15A | Módulo de control de carrocería 6 | |
| 46 | 15A | Módulo de control de carrocería 7 | |
| 47 | 30A | Asiento del pasajero | |
| 50 | Energía retenida para accesorios | ||
| 51 | Ventana deslizable trasera abierta | ||
| 52 | Ventana deslizable trasera cerrada |

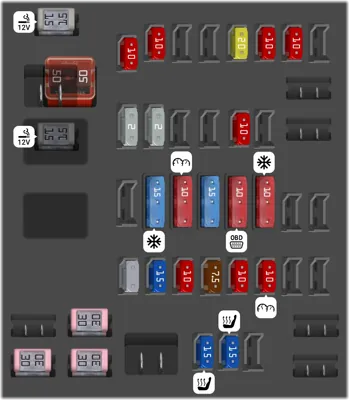

Bloque de fusibles del tablero de instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Enchufe de energía de accesorios 2 | |
| 2 | 10A | Opción de equipo especial (SEO)/ Energía retenida para accesorios | |
| 3 | 10A | Abridor de puerta de cochera universal/ Espejo retrovisor interior | |
| 6 | 20A | Módulo de control de carrocería 3 | |
| 7 | 10A | Módulo de control de carrocería 5 | |
| 8 | 10A | Interruptor de ventana de conductor/ Interruptor de espejo. | |
| 10 | Tomacorriente para accesorios/Energía retenida para accesorios | ||
| 11 | 50A | Batería de tomacorriente para accesorios | |
| 12 | 15A | Tomacorriente para accesorios 1/ Encendedor de cigarrillos | |
| 13 | 2A | Interruptor lógico discreto de ignición | |
| 14 | 2A | Iluminación de fondo de interruptor | |
| 17 | 10A | Módulo de control de carrocería 1 | |
| 22 | 15A | HVAC/HVAC Auxiliar/ Ignición | |
| 23 | 10A | Grupo de instrumentos/Módulo de detección y diagnóstico de ignición/Ignición | |
| 24 | 15A | Sin uso | |
| 25 | 10A | Conector de enlace de datos/Módulo de asiento de conductor | |
| 26 | 10A | Entrada pasiva/ Arranque pasivo/HVAC | |
| 29 | Activación de estacionamiento/Pedales ajustables eléctricos | ||
| 30 | 15A | Opción de equipo especial (SEO) | |
| 31 | 10A | Accesorio/Operación/ Marcha | |
| 32 | 7.5A | Volante de dirección con calefacción | |
| 33 | 10A | Sin uso | |
| 34 | 10A | Cuadro de instrumentos | |
| 38 | 30A | 4WD TREC | |
| 40 | 30A | Puertas izquierdas | |
| 41 | 30A | Asiento eléctrico del conductor | |
| 43 | 15A | Asientos con calefacción, enfriamiento, o ventilación izquierdos [si está equipado] | |
| 44 | 15A | Asientos con calefacción, enfriamiento, o ventilación derechos [si está equipado] | |
| 49 | Energía retenida para accesorios | ||
| 50 | Run/Crank (marcha/ corr conmutada) |
