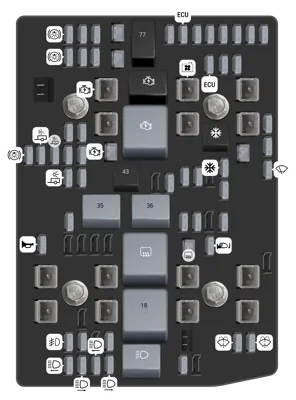

Bloque de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luz alta izquierda | ||
| 2 | Luz alta derecha | ||
| 3 | Faro izquierdo | ||
| 4 | Faro derecho | ||
| 5 | Faro | ||
| 6 | TIM | ||
| 8 | Luz antiniebla | ||
| 9 | VKM | ||
| 11 | Equipo auxiliar de policÃa | ||
| 13 | Lavador delantero | ||
| 14 | Lavador trasero | ||
| 15 | MSB conductor | ||
| 17 | IECL 1 | ||
| 18 | Inversor DC/AC | ||
| 19 | Inversor DC/AC | ||
| 20 | IECR 2 [LD] / EBCM2 [HD] | ||
| 21 | MSB pasajero | ||
| 22 | IECL 2 | ||
| 23 | Desempañador de la ventana trasera | ||
| 24 | EBCM 1 | ||
| 25 | REC | ||
| 27 | Bocina | ||
| 32 | Desempañador de la ventana trasera | ||
| 33 | Espejo calefaccionado | ||
| 34 | Luz de estacionamiento izquierda | ||
| 35 | Luz de estacionamiento | ||
| 36 | Marcha/Arranque | ||
| 37 | Remolque europeo | ||
| 38 | TIM | ||
| 40 | Encendido misceláneo | ||
| 41 | Luz de estacionamiento del remolque | ||
| 42 | Luz de estacionamiento derecha | ||
| 43 | Segunda bomba de combustible | ||
| 45 | Segunda bomba de combustible | ||
| 46 | Encendido del módulo de control del motor | ||
| 47 | Encendido del módulo de control de la transmisión | ||
| 49 | Módulo de control de la transmisión | ||
| 50 | Embrague del aire acondicionado | ||
| 51 | Módulo de control de la caja de transferencia | ||
| 52 | Limpiaparabrisas delantero | ||
| 53 | Luz de freno central superior | ||
| 54 | Luz de reversa del remolque | ||
| 55 | Luz de reversa del remolque | ||
| 56 | SADS | ||
| 57 | TTPM | ||
| 58 | Motor de arranque [LD HD DSL] | ||
| 59 | Embrague del aire acondicionado | ||
| 60 | Gestión activa de combustible 1 | ||
| 61 | VES | ||
| 62 | Módulo de control de chasis integrado/CVS | ||
| 63 | BaterÃa del remolque | ||
| 64 | Motor de arranque [LD & HD DSL]/ Embrague del ventilador de refrigeración [HD Gas] | ||
| 65 | Centro eléctrico auxiliar bajo el capó | ||
| 66 | Motor del ventilador de refrigeración izquierdo | ||
| 67 | Gestión activa de combustible 2 | ||
| 69 | Piñón de arranque [LD] / Motor de arranque [HD Gas] | ||
| 70 | Piñón de arranque [LD] / Motor de arranque [HD Gas] | ||
| 71 | Ventilador de refrigeración | ||
| 72 | Ventilador de refrigeración derecho | ||
| 73 | Luz de freno/giro izquierda del remolque | ||
| 74 | TIM | ||
| 75 | DEFC | ||
| 76 | RNG BDS eléctrico | ||
| 77 | Tren motriz | ||
| 78 | Módulo de control del motor | ||
| 79 | BaterÃa auxiliar | ||
| 80 | Bomba de refrigeración de cabina | ||
| 81 | Luz de freno/giro derecha del remolque | ||
| 82 | TIM | ||
| 83 | FTZM | ||
| 84 | Freno del remolque | ||
| 85 | ENG | ||
| 86 | Módulo de control del motor | ||
| 87 | Inyector B par | ||
| 88 | Sensor O2 B | ||
| 89 | Sensor O2 A | ||
| 90 | Inyector A impar | ||
| 91 | Control del acelerador del módulo de control del motor | ||
| 92 | Embrague del ventilador de refrigeración |
Bloque de fusibles del tablero de instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| - | Asientos traseros calefaccionados izquierdo/derecho | ||
| - | Remolque europeo | ||
| - | Refuerzo delantero | ||
| - | Asientos calefaccionados y ventilados izquierdo/derecho | ||
| - | Entretenimiento del asiento trasero/Disuasivo de robo | ||
| - | Entrada pasiva/Arranque pasivo/Módulo del asiento del conductor | ||
| - | Parasol | ||
| - | Asiento eléctrico del pasajero | ||
| - | Toma de fuerza de exportación/Opción de equipo especial 1 | ||
| - | AMP | ||
| - | MFEG | ||
| - | Portón trasero | ||
| - | Ventana trasera corrediza | ||
| - | Ventana trasera corrediza abrir | ||
| - | Ventana trasera corrediza cerrar | ||
| - | MFEG principal 1 | ||
| - | MFEG secundario 1 | ||
| - | MFEG secundario 2 | ||
| - | MFEG principal 2 | ||
| - | Antirrobo |
Bloque de fusibles del tablero de instrumentos (Derecho) - Delantero
| N° | A | Descripción | |
|---|---|---|---|
| - | Puertas izquierdas | ||
| - | Sistema remoto universal | ||
| - | Ventilador delantero | ||
| - | Interruptor lumbar | ||
| - | Módulo de control de la carrocerÃa 6/Módulo de la carrocerÃa 7 | ||
| - | Asiento/CLM | ||
| - | Módulo de control de la carrocerÃa 3/Módulo de la carrocerÃa 5 | ||
| - | Módulo de espejos/ventanas | ||
| - | Controles del volante | ||
| - | VPM/OBS DET | ||
| - | DLIS | ||
| - | Asientos ventilados | ||
| - | NO R/C | ||
| - | Volante calefaccionado | ||
| - | MISC R/C | ||
| - | Encendido del tablero de instrumentos/Superior | ||
| - | Encendido de calefacción, ventilación y aire acondicionado/Auxiliar de calefacción, ventilación y aire acondicionado | ||
| - | Puertos USB/Opción de equipo especial de alimentación de accesorios retenida | ||
| - | Toma de corriente accesoria/alimentación de accesorios retenida | ||
| - | Toma de corriente accesoria/BaterÃa | ||
| - | Módulo de detección y diagnóstico/Freno de estacionamiento | ||
| - | Módulo de control de la carrocerÃa 4 | ||
| - | Opción de equipo especial/Conexión de enlace de datos | ||
| - | Módulo de control de la carrocerÃa 8 | ||
| - | Luz de carga | ||
| - | CGM | ||
| - | Infoentretenimiento 1 | ||
| - | TCP | ||
| - | AVM | ||
| - | Módulo de control de la carrocerÃa 2 | ||
| - | Calefacción, ventilación y aire acondicionado/BaterÃa 1 | ||
| - | Tablero de instrumentos/BaterÃa | ||
| - | Módulo de control de la transmisión | ||
| - | Módulo de control de la carrocerÃa 1 | ||
| - | BaterÃa 1 | ||
| - | BaterÃa 2 | ||
| - | Techo solar | ||
| - | Asiento eléctrico del conductor | ||
| - | Infoentretenimiento 2 |
Bloque de fusibles del tablero de instrumentos (Derecho) - Trasero
| N° | A | Descripción | |
|---|---|---|---|
| - | Toma de corriente accesoria 2 | ||
| - | Toma de corriente accesoria 1/Encendedor de cigarrillos | ||
| - | Toma de corriente accesoria 3 | ||
| - | Toma de corriente accesoria 4 | ||
| - | Marcha/Arranque | ||
| - | Alimentación de accesorios retenida/Accesorio 1 | ||
| - | Alimentación de accesorios retenida/Accesorio 2 | ||
| - | Puertas derechas | ||
| - | TRANS DC DC 1 | ||
| - | TRANS DC DC 2 |
