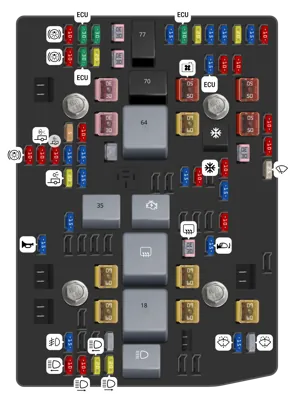

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz de carretera izquierda | |
| 2 | 10A | Luz de carretera derecha | |
| 3 | 20A | Faro izquierdo | |
| 4 | 20A | Faro derecho | |
| 5 | Faro | ||
| 8 | 15A | Luz antiniebla | |
| 11 | Adaptador de policÃa | ||
| 13 | 15A | Lavaparabrisas delantero | |
| 14 | Lavaparabrisas trasero | ||
| 17 | 60A | IECL 1 | |
| 18 | Inversor CC/CA | ||
| 19 | 60A | Inversor CC/CA | |
| 20 | 60A | IECR 2 (LD) / EBCM2 (HD) | |
| 22 | 60A | IECL 2 | |
| 23 | Desempañador de la luneta trasera | ||
| 24 | 60A | EBCM 1 | |
| 27 | 15A | Bocina | |
| 32 | 30A | Desempañador de la luneta trasera | |
| 33 | 15A | Espejo calefaccionado | |
| 34 | 15A | Luz de estacionamiento izquierda | |
| 35 | Luz de estacionamiento | ||
| 36 | Marcha/Arranque | ||
| 40 | 10A | Encendido misceláneo | |
| 41 | 20A | Luz de estacionamiento del remolque | |
| 42 | 15A | Luz de estacionamiento derecha | |
| 43 | - | ||
| 46 | 15A | Encendido del módulo de control del motor | |
| 47 | 10A | Encendido del módulo de control de la transmisión | |
| 49 | 15A | Módulo de control de la transmisión | |
| 50 | 10A | Embrague del aire acondicionado | |
| 51 | 30A | Módulo de control de la caja de transferencia | |
| 52 | 25A | Limpiaparabrisas delantero | |
| 53 | 10A | Luz de freno central superior | |
| 54 | 10A | Luz de reversa del remolque | |
| 55 | 10A | Luz de reversa del remolque | |
| 56 | 15A | SADS | |
| 57 | 15A | TTPM/SBZA | |
| 58 | Motor de arranque (LD y HD DSL) | ||
| 59 | Embrague del aire acondicionado | ||
| 60 | 10A | Gestión activa de combustible 1 | |
| 61 | 5A | VES | |
| 62 | 10A | Módulo de control de chasis integrado/CVS | |
| 63 | 30A | BaterÃa del remolque | |
| 64 | Motor de arranque (LD y HD DSL) | ||
| 65 | 60A | Centro eléctrico auxiliar bajo el capó | |
| 66 | 50A | Motor del ventilador de enfriamiento izquierdo | |
| 67 | 10A | Gestión activa de combustible 2 | |
| 69 | 30A | Piñón de arranque (LD) / Motor de arranque (HD Gas) | |
| 70 | Piñón de arranque (LD) / Motor de arranque (HD Gas) | ||
| 71 | 50A | Ventilador de enfriamiento | |
| 72 | 50A | Ventilador de enfriamiento derecho/inferior | |
| 73 | 10A | Luz de freno/giro izquierda del remolque | |
| 74 | 30A | Interfaz de remolque, Módulo 1 | |
| 75 | 20A | DEFC | |
| 76 | 30A | Electric RNG BDS | |
| 77 | Tren motriz | ||
| 78 | 15A | Módulo de control del motor | |
| 79 | 10A | BaterÃa auxiliar | |
| 80 | 10A | Bomba de enfriamiento de la cabina | |
| 81 | 10A | Luz de freno/giro derecha del remolque | |
| 82 | 30A | Interfaz de remolque, Módulo 2 | |
| 83 | 30A | FTZM | |
| 84 | 30A | Freno del remolque | |
| 85 | 15A | ENG | |
| 86 | 30A | Módulo de control del motor | |
| 87 | 20A | Inyector B par | |
| 88 | 15A | Sensor O2 B | |
| 89 | 15A | Sensor O2 A | |
| 90 | 20A | Inyector A impar | |
| 91 | 15A | Control de aceleración del módulo de control del motor | |
| 92 | 10A | Embrague del ventilador de enfriamiento/ Aeroshutter |
Bloque de fusibles del tablero de instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| - | Asientos traseros calefaccionados izquierdo/derecho | ||
| - | Repuesto/MFEG - Puerta trasera multifunción | ||
| - | Asientos calefaccionados y ventilados izquierdo/derecho | ||
| - | Entrada pasiva arranque pasivo/Repuesto | ||
| - | Asiento eléctrico del pasajero | ||
| - | Toma de fuerza de exportación/Opción de equipo especial 1 | ||
| - | AMP - Amplificador | ||
| - | Puerta trasera | ||
| - | Ventana corrediza trasera | ||
| - | Abrir ventana corrediza trasera | ||
| - | Cerrar ventana corrediza trasera | ||
| - | MFEG Principal 1 - Puerta trasera multifunción principal 1 | ||
| - | MFEG Secundario 1 - Puerta trasera multifunción secundario 1 | ||
| - | MFEG Secundario 2 - Puerta trasera multifunción secundario 2 | ||
| - | MFEG Principal 2 - Puerta trasera multifunción principal 2 | ||
| - | - | ||
| - | - |
Bloque de fusibles del tablero de instrumentos (Derecho)
| N° | A | Descripción | |
|---|---|---|---|
| - | Puertas izquierdas | ||
| - | Abridor de puerta de garaje universal | ||
| - | Soplador delantero | ||
| - | Interruptor lumbar | ||
| - | Módulo de control de la carrocerÃa 6/ Módulo de control de la carrocerÃa 7 | ||
| - | Módulo de bloqueo de asiento/columna | ||
| - | Módulo de control de la carrocerÃa 3/ Módulo de control de la carrocerÃa 5 | ||
| - | Módulo de espejos/ventanas | ||
| - | Controles del volante | ||
| - | Módulo de procesamiento de video/ Detección de obstáculos | ||
| - | DLIS - Interruptor de encendido de lógica discreta | ||
| - | Asientos ventilados | ||
| - | NOT R/C | ||
| - | Volante calefaccionado | ||
| - | MISC R/C | ||
| - | Encendido de toma de fuerza/ Pantalla auxiliar de luz reflectante/ Tablero de instrumentos/ Módulo de puerta de enlace central/ Espejo retrovisor interior/ Módulo de consola de techo | ||
| - | Encendido de calefacción, ventilación y aire acondicionado/ Auxiliar de calefacción, ventilación y aire acondicionado | ||
| - | Puertos USB/ Alimentación de accesorios retenida de opción de equipo especial | ||
| - | Toma de corriente de accesorios/ Alimentación de accesorios retenida | ||
| - | Toma de corriente de accesorios/ BaterÃa | ||
| - | Módulo de detección y diagnóstico/ Freno de estacionamiento | ||
| - | Módulo de control de la carrocerÃa 4 | ||
| - | Opción de equipo especial/ Conexión de enlace de datos | ||
| - | Módulo de control de la carrocerÃa 8 | ||
| - | Luz de carga | ||
| - | CGM - Módulo de puerta de enlace central | ||
| - | Infoentretenimiento 1 | ||
| - | TCP - Plataforma de conectividad telemática | ||
| - | Módulo de control de la carrocerÃa 2 | ||
| - | Calefacción, ventilación y aire acondicionado/ BaterÃa 1 | ||
| - | Tablero de instrumentos/ BaterÃa | ||
| - | Módulo de control de la transmisión | ||
| - | Módulo de control de la carrocerÃa 1 | ||
| - | BaterÃa 1 | ||
| - | BaterÃa 2 | ||
| - | Quemacocos | ||
| - | Infoentretenimiento 2 | ||
| - | Asiento eléctrico del conductor |
Bloque de fusibles de la parte posterior del tablero de instrumentos (Derecho)
| N° | A | Descripción | |
|---|---|---|---|
| - | Toma de corriente de accesorios 2 | ||
| - | Toma de corriente de accesorios 1/ Encendedor de cigarrillos | ||
| - | Encendido/Arranque | ||
| - | Potencia de accesorios retenida/ Accesorio 1 | ||
| - | - | ||
| - | - | ||
| - | Puertas derechas |
