AutoGuia

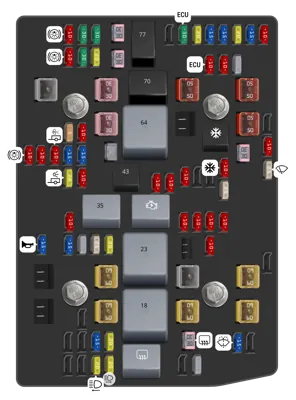

Compartimiento del motor

N°	A	Descripción
3	20A	Faro izquierdo
4	20A	Faro derecho
5		Desempañador de la luneta trasera
7		ELM 4 - Módulo de iluminación electrónica 4
10	15A	ELM 6 - Módulo de iluminación electrónica 6
11	20A	BCM 3 - Módulo de control de la carrocería 3
12	30A	Desempañador de la luneta trasera
13	15A	Lavaparabrisas delantero
17	60A	IECL 1
18		Inversor CC/CA
19	60A	Inversor CC/CA
20	60A	IECR 2 (LD)/EBCM2 (HD)
22	60A	IECL 2
23		Calentador de combustible (DSL)
24		Calentador de combustible (DSL)
25	60A	EBCM 1 - Módulo de control electrónico del freno 1
27	15A	Bocina
28	15A	Luz de estacionamiento de espejo/parrilla (LD)/Luz de estacionamiento izquierda (HD)
29		Luz de estacionamiento derecha (HD)
30	25A	ELM 3 - Módulo de iluminación electrónica 3
31	20A	ELM 1 - Módulo de iluminación electrónica 1
33	10A	No R/C
34	10A	Radares (LD)
35		Luz de estacionamiento
36		Encendido/Arranque
37	10A	Encendido de revestimiento de techo MISC IP
38	10A	Encendido del ventilador del asiento
39	10A	Módulo de encendido del remolque
40	10A	Encendido misceláneo
41	20A	Luz de estacionamiento del remolque
42	10A	Luz trasera izquierda (HD)
43		Motor del eje secundario
44	10A	Encendido DEFC/ICCM (LD/HD)/Encendido FTZM (HD)
45	10A	Motor del eje secundario
46	10A	Encendido del módulo de control del motor
49	25A	Bomba de aceite auxiliar de la transmisión (LD)
50	10A	Embrague del aire acondicionado
51	30A	Módulo de control de la caja de transferencia
52	25A	Limpiaparabrisas delantero
53	10A	Luz de freno central superior
54	10A	Luz trasera derecha (HD)
55	10A	Luz de reversa del remolque
56	15A	SADS (LD)/Módulo de zona del tanque de combustible 2 (HD)
57	15A	TTPM/SBZA
58		Motor de arranque (LD)
59		Embrague del aire acondicionado
60	10A	Sensor de tren motriz 2 (DSL)
61	5A	Dirección hidráulica activa (HD)
62	10A	DEFC Batería 1/CVS
63	30A	Freno del remolque
64		Motor de arranque (LD)/Embrague del ventilador de enfriamiento (HD DSL)
66	50A	Motor del ventilador de enfriamiento izquierdo (LD)
68		DEFC Batería 2
69	30A	Piñón de arranque (LD Gas)/Motor de arranque (HD)
70		Piñón de arranque (LD Gas)/Motor de arranque (HD)
71	50A	Ventilador de enfriamiento inferior (LD)
72	50A	Ventilador de enfriamiento derecho (LD)
73	10A	Luz de freno/direccional izquierda del remolque
74	30A	Módulo de interfaz del remolque 2
75	20A	Módulo de control de chasis integrado
76	30A	RNG BDS eléctrico
77		Tren motriz
78	10A	Módulo de control del motor
79	10A	Bomba de enfriamiento de cabina 17W (LD)/Batería auxiliar (HD)
80		Sensor de tren motriz 1 (DSL)
81	10A	Luz de freno/direccional derecha del remolque
82	30A	Módulo de interfaz del remolque 1
83	30A	FTZM 1
84	30A	Batería del remolque
86	30A	Módulo de control del motor
87	20A	Inyector B par
88	15A	Sensor O2 B
89	15A	Sensor O2 A
90	20A	Inyector A impar
91	15A	Control de aceleración del módulo de control del motor (HD)
92	10A	Embrague del ventilador de enfriamiento (HD DSL) / Aeroshutter (LD/HD)

Tablero de instrumentos

N°		A	Descripción
-			Asientos traseros calefaccionados izquierdo/derecho
-			Repuesto/MFEG - Puerta trasera multifunción
-			Asientos calefaccionados y ventilados izquierdo/derecho
-			Entrada pasiva y arranque pasivo/Repuesto
-			Asiento eléctrico del pasajero
-			Toma de fuerza de exportación/Opción de equipo especial 1
-			AMP - Amplificador
-			Puerta trasera
-			Ventana corrediza trasera
-			Abrir ventana corrediza trasera
-			Cerrar ventana corrediza trasera
-			MFEG Mayor 1 - Puerta trasera multifunción mayor 1
-			MFEG Menor 1 - Puerta trasera multifunción menor 1
-			MFEG Menor 2 - Puerta trasera multifunción menor 2
-			MFEG Mayor 2 - Puerta trasera multifunción mayor 2

Bloque de fusibles del tablero de instrumentos (Derecho - Frontal)

N°		A	Descripción
-			Puertas izquierdas
-			ELM 2 - Módulo de iluminación electrónica 2
-			ELM 7 - Módulo de iluminación electrónica 7
-			Soplador frontal
-			Interruptor de ventana delantera izquierda
-			Inclinación de dirección (LD)/UVM (HD)/Módulo de iluminación electrónica 5
-			Cámara VPM/OHC
-			CGM/TCP/COL LCK/ DMS (LD)
-			Controles del volante
-			Volante calefaccionado
-			Lámpara de lectura izquierda/derecha (LD)
-			Puertos USB/Energía accesoria retenida para opción de equipo especial
-			Toma de corriente para accesorios/Energía accesoria retenida
-			Toma de corriente para accesorios/Batería
-			SDM/ICS/Tablero de instrumentos/HUD/HMDTY (HD)/HDLM (LD)
-			BCM 2 - Módulo de control de la carrocería 2
-			RFA WCM AUX JACK/CSM AUX JACK/TBCS
-			BCM 4 - Módulo de control de la carrocería 4
-			Interruptor de freno de estacionamiento eléctrico
-			Placa de interfaz de la palanca de cambios (LD)
-			Radio Lo
-			Módulo de control de la transmisión
-			Módulo de control de la carrocería 1
-			Batería 1 (HD)
-			Batería 2 (HD)
-			Quemacocos
-			Asiento eléctrico del conductor

Bloque de fusibles del tablero de instrumentos (Derecha - Trasero)

N°		A	Descripción
-			Potencia de accesorio retenida/Accesorio 1
-			Puertas derechas
-			TRANS DC DC 1 (LD)
-			TRANS DC DC 2 (LD)
