GMC Sierra / Fusibles 2003

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- 15A No Usado
- 10A Accesorio de Opción de Equipo Especial
- 25A Limpiaparabrisas
- 10A Accesorio del Controlador del Cuerpo del Camión
- 10A Encendido, Asientos Calefaccionados
- 15A Sistema de Tracción en las Cuatro Ruedas, Batería Auxiliar
- 30A Sistema de Control de Clima
- Relé de Cierre de Puerta Eléctrica (Función de Cierre)
- 10A Sistema de Control de Clima
- Conexión del Arnés de la Puerta del Conductor
- 10A Control de Crucero. Toma de Fuerza (PTO)
- Relé de Cierre de Puerta Eléctrica (Función de Apertura)
- 10A Sistema de Frenos Antibloqueo
- Relé de Cierre de Puerta Eléctrica (Función de Apertura de la Puerta del Conductor)
- 10A TCM
- 10A Controlador del Cuerpo del Camión
- 10A Luz de Freno de Montaje Alto del Vehículo y Remolque
- 10A Señal de Giro Izquierda/Freno del Remolque
- 10A Señales de Giro Izquierda y Marcadores Laterales
- 15A Luces de Freno del Vehículo, Módulo de Freno. Módulo de Control Electrónico del Acelerador
- 10A Señal de Giro Derecha/Freno del Remolque
- 10A Señales de Giro Derecha y Marcadores Laterales
- Conector del Arnés
- 15A Módulo de la Puerta del Conductor
- 20A No Usado
- 20A Sistema de Cierre de Puerta Eléctrica
- 10A No Usado
- 15A Controlador del Cuerpo del Camión
- 25A Módulo de Intermitentes
- Disyuntor de Ventanas Eléctricas Izquierdas
- 15A Controlador del Cuerpo del Camión
- 15A Controlador del Cuerpo del Camión
- CB ASIENTO

Bloque de Utilidad del Panel de Instrumentos Central

Bloque de Utilidad del Panel de Instrumentos Central
N°ADescripción
- Interruptor Automático del Módulo de Asiento del Conductor y Pasajero
- Interruptor Automático de las Ventanas Eléctricas Derechas
- Opción de Equipamiento Especial
- Cableado del Freno del Remolque
- Adaptador (No Usado)
- Conexión del Arnés de Control de Suspensión
- Conector de Cableado del Techo
- Conector de Cableado de Carrocería
- Conector de Cableado del Techo 1
- Conexión del Arnés de Infoentretenimiento
- Relé del Desempañador Trasero

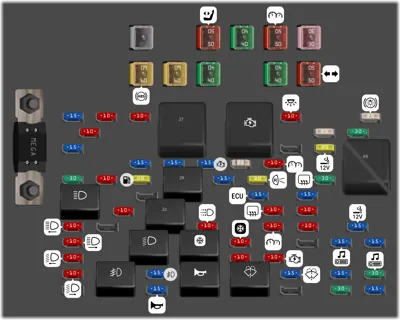

Centro Eléctrico Bajo el Capó

Centro Eléctrico Bajo el Capó
N°ADescripción
1 15A Luces de Estacionamiento Cableado de Remolque
2 15A Válvula Solenoide de Ventilación/Módulo QUADRASTEER Energía
3 30A Control de Suspensión
4 Relevador de Luz Alta de Faros
5 10A Faro de Luz Alta-Izquierda
6 10A Faro de Luz Alta-Derecha
7 10A Faro de Luz Baja-Izquierda
8 10A Faro de Luz Baja-Derecha
9 - No Usado
10 10A Alimentación de Batería del Controlador de Cuerpo de Camión
11 10A Luces de Estacionamiento y Marcadores Laterales Traseras Derechas
12 10A Cableado de Remolque de Luces de Reversa
13 - No Usado
14 Relevador de Luces Antiniebla
15 10A Luces de Estacionamiento Delanteras, Luces de Marcadores Laterales
16 Energía Auxiliar [Solo Batería Única y Diésel] / Batería Dual [TP2] No instale fusible.
17 60A Frenos Antibloqueo
18 10A Luces de Estacionamiento y Marcadores Laterales Traseras Izquierdas
19 15A Módulo de Control del Tren Motriz
20 20A Módulo de Control del Tren Motriz. Bomba de Combustible
21 - No Usado
22 Luces Diurnas (Relevador)
23 Relevador de Luz Baja de Faros
24 15A Luces Antiniebla
25 15A Bocina
26 60A Estabilidad del Vehículo
27 Relevador de Luces de Estacionamiento
28 15A Control Electrónico del Acelerador. Control Electrónico de Frenos
29 Bomba de Combustible (Relevador)
30 10A Luces Diurnas
31 Relevador de Compresor de Aire Acondicionado
32 Relevador de Bocina
33 50A Alimentación del Centro Eléctrico Intermedio. Asientos Delanteros, Puertas Derechas
34 40A Energía de Encendido
35 15A Relevador de Encendido
35 15A INJ 1 [Motor de Gasolina], ECMRPV [Motor Diésel]
35 15A INJ 1 [GAS/ESENCIA]
35 15A ECMRPV [DIÉSEL]
36 15A 02A [Motor de Gasolina], FUEL HT [Motor Diésel]
36 15A O2A [GAS/ESENCIA]
36 15A FUEL HT [DIÉSEL]
37 10A Compresor de Aire Acondicionado
38 10A Sistema de Bloqueo de Cambio de Transmisión de Freno
39 Relevador de Bomba de Lavaparabrisas
40 40A Ventilador de Control de Clima Frontal
41 Relevador de Arranque
42 25A INJ 2 [Motor de Gasolina y Motor Diésel]
42 25A INJ 2 [GAS/ESENCIA]
42 25A EDU [DIÉSEL]
43 20A Luces de Reversa. Sistema de Control de Bloqueo de Cambio de Transmisión Automática
44 15A Sensores de Oxígeno [Motor de Gasolina], ECM I [Motor Diésel]
44 15A O2B [GAS/ESENCIA]
44 15A ECM [DIÉSEL]
45 50A Centro Eléctrico Izquierdo, Módulos de Puerta, Cerraduras de Puerta, Toma de Corriente Auxiliar-Área de Carga Trasera y Tablero de Instrumentos
46 40A Energía de Encendido
47 10A Tablero de Instrumentos, Relevador de Aire Acondicionado, Interruptor de Señal de Giro/Intermitente, Relevador de Arranque
48 10A Relevador de Desempañador Trasero
49 10A Tablero de Instrumentos/Centro de Información del Conductor
50 10A Sistema de Arranque
51 15A Bomba de Lavaparabrisas
52 - No Usado
53 10A Luces Interiores
54 - No Usado
55 15A Sistema Suplementario de Restricción Inflable
56 10A Encendido del Controlador de Cuerpo de Camión
57 10A Controlador de Climatización
58 - No Usado
59 30A Energía Accesorio/Alimentación de Freno de Cableado de Remolque
60 50A Centro Eléctrico Izquierdo. Puertas Izquierdas. Controlador de Cuerpo de Camión. Módulo de Intermitentes
61 25A Techo Solar
62 20A Toma de Corriente Auxiliar - Consola
63 30A Desempañador de Ventana Trasera
64 15A Sistema de Audio
65 15A OnStar/Entretenimiento de Asiento Trasero
66 30A Módulo de Tracción Total
67 25A Luces de Freno
68 30A Luces Todoterreno
69 IGN 1 [GAS/ESENCIA]
69 EDU [DIÉSEL]
70 15A Encendedor de Cigarrillos
71 15A Centro Eléctrico Intermedio, Asientos Traseros Calefaccionados, HomeLink
72 30A Amplificador de Radio
73 15A Asistencia de Frenado Suplementaria
74 [Diésel]: Bujías de Incandescencia y Calentador de Aire de Admisión / [Gasolina]: Accesorio de Energía para Gasolina.
