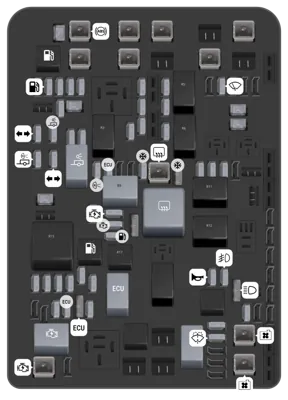

Bloque de fusibles del compartimiento del motor

Bloque de fusibles del compartimiento del motor
ADescripción
- Bomba del sistema de frenos antibloqueo
- Centro eléctrico de bus (BEC) de tablero de instrumentos 1
- Cinturón de seguridad motorizado del pasajero
- Control electrónico de caja de transferencia de Tracción en las 4 ruedas
- Freno de estacionamiento eléctrico
- Centro eléctrico de bus (BEC) de tablero de instrumentos 2
- Cinturón de seguridad motorizado del conductor
- Desempañador de la ventana trasera
- Motor de arranque
- Ventilador de enfriamiento 1
- Ventilador de enfriamiento 2
- Freno del remolque
- Batería de remolque
- CKT 95
- CKT 92
- Estribos eléctricos (si está equipado)
- Bomba de combustible
- Módulo integrado de control de chasis
- Módulo de control electrónico de suspensión
- Módulo eléctrico de bomba de combustible
- Válvula de sistema de frenos antibloqueo
- Luz de alto de remolque izquierda/Luces direccionales
- Luces de estacionamiento de remolque
- Luces de estacionamiento derechas
- Luces de estacionamiento izquierdas
- Luces de reversa de remolque
- Luz de alto de remolque derecha/ Luces direccionales
- Embrague de ventilador de enfriamiento
- Motor
- Inyectores de combustible A-nones
- Inyectores de combustible B-pares
- Sensor O2 B
- Control de acelerador
- Sensor O2 A
- Módulo de control del motor
- Módulo de control de la transmisión/ Módulo de control del motor
- Calentador interior
- Varios/ignición
- Transmisión/ Ignición
- Bomba de combustible 2
- Paquete de módulo/batería de aire acondicionado
- Instalador de mejoras 1
- Instalador de mejoras 2
- Instalador de mejoras 2
- Instalador de mejoras 3
- Instalador de mejoras 4
- Instalador de mejoras 3
- Instalador de mejoras 4
- Luces de reversa
- Módulo de control del motor/ Encendido
- Embrague del aire acondicionado
- Aire acondicionado/ Control de voltaje regulado por batería
- Espejos con calefacción
- Instalador de mejoras 1
- Luz de freno central elevada
- Horn
- Luces de niebla
- Faros
- Módulo de energía para accesorios/ Bomba TPM
- Bomba de combustible principal / motor MGU
- Lavador delantero
- Limpiador delantero
- Bomba de combustible
- Instalador de mejoras 3
- Luces de estacionamiento del remolque
- Instalador de mejoras 2
- Instalador de mejoras 4
- Marcha/corr conmutada
- Desempañador de la ventana trasera
- Instalador de mejoras 1
- Bomba de combustible principal/ motor MGU
- Bomba de vacío/ Embrague del ventilador de enfriamiento
- Bomba de combustible 2
- Control de aire acondicionado
- Módulo de control del motor
- Motor de arranque
77 Motor de la bomba de la cabina
78 Interruptor de la bomba de vacío
79 Bomba de vacío

Bloque de fusibles del tablero de instrumentos (Derecho)

Bloque de fusibles del tablero de instrumentos (Derecho)
ADescripción
1 Enchufe de energía de accesorios 3
2 Enchufe de energía de accesorios 4
7 Módulo de control de carrocería 4
8 Módulo de control de carrocería 8
9 Entretenimiento de los asientos traseros
10 Luz de carga
15 Controles al volante
18 Radio
20 Quemacocos
23 Bolsa de aire/ Información
26 Exportar/Toma de fuerza/Opción de equipo especial/ Batería 1
27 Detección de obstáculo/ Puertos USB
28 Módulo de control de carrocería 2
32 Opción de equipo especial/Batería 2
35 Inversor de aire acondicionado
36 Amplificador
37 Sistema de batería
39 Ventana deslizable trasera
42 Motor de ventana de la puerta derecha
43 Ventilador delantero
44 Opción de equipo especial
45 Módulo de control de carrocería 6
46 Módulo de control de carrocería 7
47 Asiento de pasajero
50 Energía retenida para accesorios
51 Ventana deslizable trasera abierta
52 Ventana deslizable trasera cerrada

Bloque de fusibles del tablero de instrumentos (Izquierdo)

Bloque de fusibles del tablero de instrumentos (Izquierdo)
ADescripción
1 Enchufe de energía de accesorios 2
2 Opción de equipo especial/Potencia retenida para accesorios
3 Sistema remoto universal/Espejo retrovisor interior
6 Módulo de control de carrocería 3
7 Módulo de control de carrocería 5
8 Interruptor de ventana de conductor/ Interruptor de espejo
10 Tomacorriente para accesorios/Energía retenida para accesorios
11 Batería de tomacorriente para accesorios
12 Tomacorriente para accesorios 1/ Encendedor de cigarrillos
13 Interruptor lógico discreto de ignición
14 Iluminación de fondo de interruptor
17 Módulo de control de carrocería 1
22 Calefacción, ventilación y aire acondicionado/ Calefacción, ventilación y aire acondicionado auxiliares/ignición
23 Grupo de instrumentos/Módulo de detección y diagnóstico de ignición/ignición
25 Conector de enlace de datos/Módulo de asiento de conductor
26 Entrada pasiva/ Arranque pasivo/ Calefacción, ventilación y aire acondicionado
29 Activación de estacionamiento/Pedales ajustables eléctricos
30 Opción de equipo especial
31 Accesorio/Operación/ Marcha
32 Volante de dirección con calefacción
34 Cuadro de instrumentos
38 Control electrónico de caja de transferencia de Tracción en las 4 ruedas
40 Puertas izquierdas
41 Asiento eléctrico del conductor
43 Asientos con calefacción, enfriamiento o ventilación izquierdos (si está equipado)
44 Asientos con calefacción, enfriamiento, o ventilación derechos (si está equipado)
49 Energía retenida para accesorios
50 Marcha/corr conmutada
