GMC Sonoma / Fusibles 1999

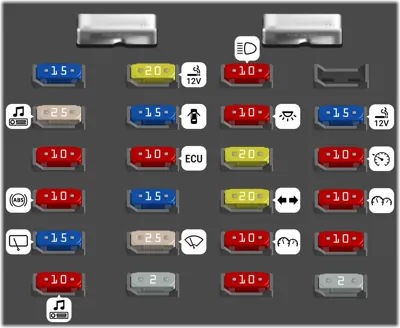

Caja de fusibles del pasajero

Caja de fusibles del pasajero
N°ADescripción
2 15A Encendedor de cigarrillos, Conector de enlace de datos
3 10A Control de crucero, Controles de carrocería TBC, Módulo de crucero, Interruptor de crucero
4 10A Medidores, Controles de carrocería TBC, Tablero de instrumentos, Alimentación B+
5 10A Luces de estacionamiento, Interruptor de ventana eléctrica, TBC, Lámpara del cenicero
6 2A Iluminación del volante
7 10A Interruptor de faros, Controles de carrocería TBC, Relé de faros
8 10A Luces de cortesía, Relé de alimentación inadvertida
9 20A Cabezal de control HVAC
10 20A Señal de giro
11 10A Tablero de instrumentos, Controles del motor
12 10A Iluminación interior
13 20A Alimentación auxiliar
14 15A Cerraduras eléctricas
15 10A Interruptor 4WD, Control del motor [VCM, PCM, Transmisión]
16 15A Sistema de retención inflable suplementario
17 25A Limpiaparabrisas delantero
18 2A Encendido de radio del volante
19 15A Batería de la radio
20 25A Amplificador
21 10A HVAC I, Cabezal de control HVAC, Dispositivos HVAC
22 10A Frenos antibloqueo
23 15A Limpiaparabrisas trasero
24 10A Radio, Encendido

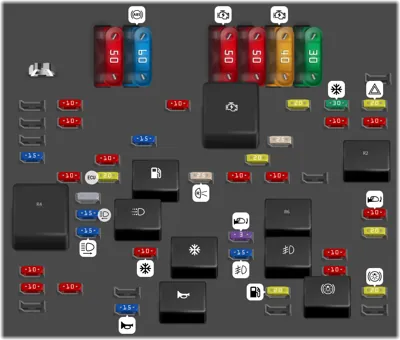

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Motor de arranque
- Desempañador trasero derecho
- Bomba de combustible
- Faros
- Luz de circulación diurna
- ...
- Aire acondicionado
- Luces antiniebla
- Bocina
- Luz de freno central superior
1 50A Alimentación de la caja de fusibles del tablero de instrumentos
2 60A Sistema de frenos antibloqueo
3 50A Alimentación de la columna, IGN 2, 3, 4
4 50A Energía retenida para accesorios
5 40A Arranque y carga IGN 1
6 30A Alimentación de accesorios, Sujetador eléctrico
8 10A Luz direccional izquierda trasera
9 10A Bloqueo de cambio de freno-transmisión
10 20A Luces de estacionamiento
11 30A Sistema HVAC
12 20A Luces de emergencia
14 10A Luz direccional derecha trasera
15 10A No Usado
16 10A Luz de freno central superior del vehículo
18 15A Inyectores del módulo de control del motor
19 25A No Usado
20 15A Luces de reversa del vehículo
21 10A Sensores/Solenoides del motor, MAF, CAM, PURGA, VENTILACIÓN
22 20A Sensor de oxígeno
23 10A Luces de estacionamiento traseras derechas
24 20A Módulo de control del motor, Módulo de la bomba de combustible, Presión de aceite
25 25A Luces de reversa
26 10A Motor
27 10A Luces de estacionamiento traseras izquierdas
30 15A Faro izquierdo
31 10A Espejos exteriores calefaccionados
32 15A Faro derecho
33 3A Espejos, Seguros de puertas
34 20A Caja de transferencia [Tracción en las cuatro ruedas]
35 10A Aire acondicionado
36 15A Luces antiniebla
37 10A Computadora de la carrocería de la camioneta
38 10A Luz direccional derecha delantera
39 10A Interruptor del embrague, Interruptor NSBU
40 10A Luz direccional izquierda delantera
41 10A Luces de estacionamiento delanteras
43 20A Solenoide de arranque, Bomba de combustible, PRNDL
44 20A Luces de freno
46 15A Bocina
