GMC Sonoma / Fusibles 2000

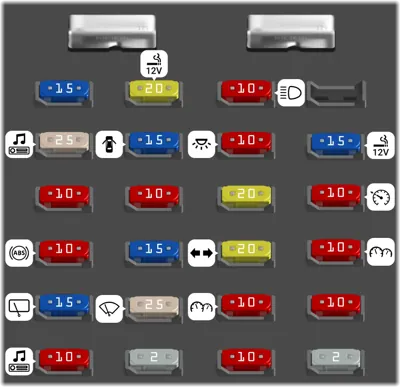

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
2 15A Encendedor de Cigarrillos, Conector de Enlace de Datos
3 10A Control de Crucero, Controles de Carrocería TBC, Módulo de Crucero, Interruptor de Crucero
4 10A Indicadores, Controles de Carrocería TBC, Tablero de Instrumentos, Alimentación B+
5 10A Luces de Estacionamiento, Interruptor de Ventana Eléctrica, TBC, Lámpara de Cenicero
6 2A Iluminación del volante
7 10A Interruptor de Faros, Controles de Carrocería TBC, Relé de Faros
8 10A Luces de Cortesía, Relé de Alimentación Inadvertida
9 20A Cabezal de Control HVAC
10 20A Señal de Giro
11 10A Tablero de Instrumentos, Controles del Motor
12 10A Iluminación Interior
13 20A Alimentación Auxiliar
14 15A Cerraduras Eléctricas
15 10A Interruptor 4WD, Control del Motor (VCM, PCM, Transmisión)
16 15A Sistema de Retención Inflable Suplementario
17 25A Limpiaparabrisas Delantero
18 2A Volante, Encendido de Radio
19 15A Batería de Radio
20 25A Amplificador
21 10A HVAC I, Cabezal de Control HVAC, Dispositivos HVAC
22 10A Frenos Antibloqueo
23 15A Limpiaparabrisas Trasero
24 10A Radio, Encendido

Bloque de fusibles del compartimento del motor

Bloque de fusibles del compartimento del motor
N°ADescripción
- Motor de arranque
- Desempañador trasero
- DRL
- Cristal levadizo
- Aire acondicionado
- Luces antiniebla
- Bocina
- Luz de freno central superior
1 50A Alimentación del bloque de fusibles del tablero de instrumentos
2 60A Sistema de frenos antibloqueo
3 50A Alimentación de la columna, IGN 2, 3, 4
4 50A Alimentación de accesorios retenida
5 40A Arranque y carga IGN 1
6 30A Alimentaciones de accesorios, Freno eléctrico
8 10A Luz de giro trasera izquierda
9 10A Sistema de control de bloqueo de cambio de la transmisión automática
10 20A Luces de estacionamiento
11 30A Sistema HVAC
12 20A Luces de emergencia
14 10A Luz de giro trasera derecha
16 10A Luz de freno central superior del vehículo
18 15A Inyectores del módulo de control del motor
20 15A Luces de reversa del vehículo
21 10A Sensores/Solenoides del motor, MAF, CAM, PURGA, VENTILACIÓN
22 20A Sensor de oxígeno
23 Caja de transferencia (Tracción en las cuatro ruedas)
24 10A Luces de estacionamiento traseras derechas
25 20A Módulo de control del motor, Módulo de la bomba de combustible, Presión de aceite
26 25A Luces de reversa
27 10A Motor
28 10A Luces de estacionamiento traseras izquierdas
31 15A Faro izquierdo
33 10A Espejos exteriores calefaccionados
34 15A Faro derecho
35 Aire acondicionado
36 3A Espejos, Seguros de puertas
37 15A Luces antiniebla
39 10A Luz de giro delantera derecha
40 10A Interruptor del embrague, Interruptor NSBU
41 10A Luz de giro delantera izquierda
42 10A Luces de estacionamiento delanteras
43 20A Solenoide de arranque, Bomba de combustible, PRNDL
44 20A Luces de freno
45 15A Bocina
47 15A Computadora de la carrocería de la camioneta
