GMC Yukon / Fusibles 2004

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Conexión del Arnés de la Puerta del Conductor
- Conector del Arnés
- Relé de Cierre de Puerta Eléctrica (Función de Cierre)
- Relé de Cierre de Puerta Eléctrica (Función de Apertura)
- Luz Antiniebla Trasera [Solo Exportación]
- Relé de Cierre de Puerta Eléctrica (Función de Apertura de la Puerta del Conductor)
1 15A Interruptor del Limpiaparabrisas Trasero
2 10A Accesorio de Opción de Equipamiento Especial
3 25A Limpiaparabrisas
4 10A Accesorio del Controlador del Cuerpo del Camión
5 10A Encendido, Asientos Calefaccionados
6 15A Sistema de Tracción en las Cuatro Ruedas, Batería Auxiliar
7 30A Sistema de Control de Clima
8 10A Espejo Retrovisor Interior, Sistema de Control de Clima
9 10A Control de Crucero
10 10A Sistema de Frenos Antibloqueo
12 10A PCM, TCM
13 10A Controlador del Cuerpo del Camión
14 10A Luz de Freno de Montaje Alto del Vehículo y Remolque
15 10A Señal de Giro Izquierda/Freno del Remolque
16 10A Señales de Giro Izquierdas y Luces Laterales
17 15A Luces de Freno del Vehículo, Módulo de Freno, Módulo de Control Electrónico del Acelerador
18 10A Señal de Giro Derecha/Freno del Remolque
19 10A Señales de Giro Derechas y Luces Laterales
20 15A Módulo de Puerta del Conductor
21 20A Tomas de Corriente del Área de Carga Trasera
22 20A Sistema de Cierre de Puerta Eléctrica
23 10A Control de Clima Electrónico Trasero, Portón Trasero
24 15A Controlador del Cuerpo del Camión
25 25A Módulo de Intermitentes
26 15A Controlador del Cuerpo del Camión
27 15A Controlador del Cuerpo del Camión
28 Interruptor Automático de la Ventana Eléctrica Izquierda

Bloque de Fusibles del Panel de Instrumentos Central

Bloque de Fusibles del Panel de Instrumentos Central
N°ADescripción
- Interruptor Automático del Módulo de Asiento del Conductor y Pasajero
- Interruptor Automático de la Ventana Eléctrica Derecha
- Opción de Equipo Especial
- Cableado del Freno del Remolque
- Adaptador (No Usado)
- Conexión del Arnés de Control de Conducción
- Conector de Cableado del Techo
- Conector de Cableado de Carrocería
- Conector de Cableado del Techo 1
- Conexión del Arnés de Infoentretenimiento
- Relé del Desempañador Trasero

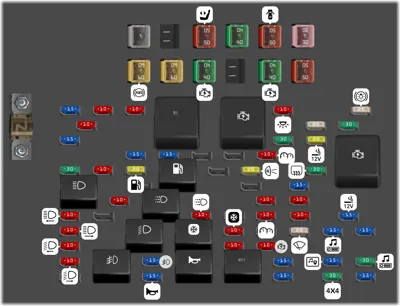

Bloque de Fusibles Bajo el Capó

Bloque de Fusibles Bajo el Capó
N°ADescripción
- Relevador de Luces de Estacionamiento
- Relevador de Arranque
- Relevador de Encendido [Motor de Gasolina y Riel de Inyección de Combustible #2]
- Bomba de Combustible (Relevador)
- Relevador de Luz Alta de Faros
- Luces de Conducción Diurna (Relevador)
- Relevador de Luz Baja de Faros
- Relevador de Compresor de Aire Acondicionado
- Relevador de Luces Antiniebla
- Relevador de Bocina
- Relevador de Bomba de Lavado de Parabrisas y Ventana Trasera
1 Potencia Auxiliar [Solo Batería Única y Diésel]/Batería Dual (TP2) No instale fusible. [Motor de Gasolina y Riel de Inyección de Combustible #2]
3 50A Alimentación del Centro Eléctrico Medio, Asientos Delanteros, Puertas Derechas
4 40A Ventilador de Control de Clima Delantero
5 50A Centro Eléctrico Izquierdo, Módulos de Puertas, Cerraduras de Puertas, Toma de Corriente Auxiliar - Área de Carga Trasera y Tablero de Instrumentos
6 30A Potencia de Accesorios/Cableado de Remolque Alimentación de Freno [Motor de Gasolina y Riel de Inyección de Combustible #1]
7 60A Frenos Antibloqueo
8 60A Estabilidad del Vehículo
9 40A Potencia de Encendido
11 40A Potencia de Encendido
12 50A Centro Eléctrico Izquierdo, Puertas Izquierdas, Controlador de Carrocería de Camión, Módulo de Intermitentes [Motor de Gasolina y Riel de Inyección de Combustible #2]
13 15A Luces de Estacionamiento Cableado de Remolque
14 10A Luces de Estacionamiento y Marcadores Laterales Traseros Derechos
15 10A Luces de Estacionamiento y Marcadores Laterales Traseros Izquierdos
16 10A Luces Interiores
17 25A Luces de Freno
18 10A Alimentación de Batería del Controlador de Carrocería de Camión
19 25A Techo Solar
20 30A Luces Todoterreno [Motor de Gasolina y Riel de Inyección de Combustible #1]
21 15A Solenoide de Ventilación del Canister/Módulo Quadrasteer Potencia
22 30A Control de Clima Trasero
23 20A Toma de Corriente Auxiliar - Consola
24 15A Módulo de Control del Tren Motriz [Motor de Gasolina y Riel de Inyección de Combustible #2]
25 15A Control Electrónico del Acelerador, Control Electrónico de Frenos
28 10A Tablero de Instrumentos, Relevador de Aire Acondicionado, Interruptor de Señal de Giro/Intermitente, Relevador de Arranque
29 30A Control de Suspensión
30 10A Luces de Reversa Cableado de Remolque
31 20A Módulo de Control del Tren Motriz, Bomba de Combustible
33 20A Luces de Reversa, Sistema de Control de Bloqueo de Cambio de Transmisión Automática
34 30A Desempañador de Ventana Trasera
36 15A Sistema de Suplemento de Restricción Inflable
37 10A Luces de Estacionamiento Delanteras, Luces de Marcadores Laterales
38 10A Relevador de Desempañador Trasero
39 10A Encendido del Controlador de Carrocería de Camión [Motor de Gasolina y Riel de Inyección de Combustible #2]
40 10A Faro de Luz Alta-Izquierdo
42 10A Luces de Conducción Diurna
43 10A Tablero de Instrumentos/Centro de Información del Conductor
44 10A Controlador de Clima
45 15A Encendedor de Cigarrillos
46 10A Faro de Luz Alta-Derecho
47 10A Compresor de Aire Acondicionado
48 25A Limpiaparabrisas/Lavaparabrisas Trasero
50 15A Sistema de Audio
51 15A Centro Eléctrico Medio, HomeLink, Asientos Traseros Calefaccionados [Motor de Gasolina y Riel de Inyección de Combustible #2]
52 10A Faro de Luz Baja-Izquierdo
53 10A Sistema de Bloqueo de Cambio de Transmisión de Freno
54 10A Sistema de Arranque
55 10A Faro de Luz Baja-Derecho
56 15A Luces Antiniebla
57 15A Bomba de Lavado de Parabrisas y Ventana Trasera
58 15A OnStar/Entretenimiento de Asiento Trasero
59 30A Amplificador de Radio
61 15A Fusible de Bocina
62 15A Pedales Ajustables Eléctricamente
63 30A Módulo de Tracción en las Cuatro Ruedas
64 15A Asistencia de Freno Suplementaria
65 Accesorios de Gasolina
