GMC Yukon / Fusibles 2007

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- 20A Tomas de Corriente del Área de Carga Trasera
- 2A Iluminación de Fondo de los Controles del Volante
- 15A Módulo de la Puerta del Conductor
- 15A Luces de Cúpula, Señal de Giro del Lado del Conductor
- 15A Señal de Giro del Lado del Conductor, Luz de Freno
- 10A Iluminación de Fondo del Tablero de Instrumentos
- 15A Señal de Giro del Lado del Pasajero, Luz de Freno
- 10A Módulo de Control de Carrocería
- 15A Cerradura de Puerta Eléctrica 2 (Función de Desbloqueo)
- 15A Cerradura de Puerta Eléctrica 2 (Función de Bloqueo)
- 15A Luces de Freno, Luz de Freno de Montaje Alto Central
- 30A Controles de Clima Traseros
- 15A Módulo de la Puerta del Pasajero, Sistema Universal de Control Remoto en Casa
- 20A Tomas de Corriente para Accesorios
- Interruptor de Circuito de la Ventana Eléctrica del Lado del Conductor
- 20A Asientos Traseros
- 10A Luces Interiores
- 15A Cerradura de Puerta Eléctrica 1 (Función de Desbloqueo)
- 10A Asistencia de Estacionamiento Trasero Ultrasónica, Portón Trasero Eléctrico
- 15A Cerradura de Puerta Eléctrica 1 (Función de Bloqueo)
- 25A Limpiaparabrisas Trasero
- 30A No Usado
- 10A Módulo del Asiento del Conductor, Sistema de Entrada Sin Llave a Distancia
- Conexión del Arnés de la Puerta del Conductor
- Conector de Arnés
- Conector de Arnés

Bloque de Fusibles del Panel de Instrumentos Central

Bloque de Fusibles del Panel de Instrumentos Central
N°ADescripción
- Conector del Arnés de Carrocería 2
- Conector del Arnés de Carrocería 1
- Conector del Arnés de Carrocería 3
- Conector del Arnés del Techo 3
- Conector del Arnés del Techo 2
- Conector del Arnés del Techo 1
- Conector del Arnés del Freno y Embrague
- Conector del Arnés de Equipo Especial Opcional
- Interruptor Automático de la Ventana Eléctrica del Lado del Pasajero
- Interruptor Automático del Asiento del Pasajero
- Interruptor Automático del Asiento del Conductor

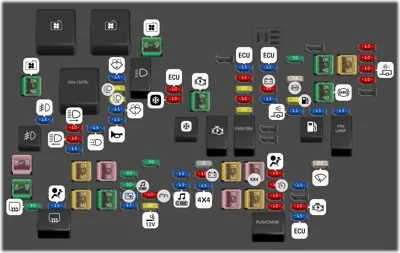

Bloque de Fusibles Bajo el Capó

Bloque de Fusibles Bajo el Capó
N°ADescripción
- Compresor de Aire Acondicionado
- Control del Ventilador de Refrigeración
- Ventilador de Refrigeración a Alta Velocidad
- Ventilador de Refrigeración a Baja Velocidad
- Luces Antiniebla Delanteras
- Bomba de Combustible
- Faro de Luz Baja
- Luces de Estacionamiento
- Tren Motriz
- Desempañador Trasero
- Energía Conmutada
- Arrancador
2 30A Control de Suspensión de Estabilidad Electrónica, Control Automático de Nivel de Escape
3 10A Luz de Freno/Intermitente del Remolque Izquierdo
4 15A Controles del Motor
5 15A Módulo de Control del Motor, Control del Acelerador
6 10A Luz de Freno/Intermitente del Remolque Derecho
7 15A Limpiaparabrisas Delantero
8 10A Sensores de Oxígeno
9 25A Sistema de Frenos Antibloqueo 2
10 10A Luces de Reversa del Remolque
11 20A Faro de Luz Baja del Lado del Conductor
12 10A Módulo de Control del Motor (Batería)
13 20A Inyectores de Combustible, Bobinas de Encendido (Lado Derecho)
14 10A Módulo de Control de Transmisión (Batería)
15 10A Luces de Reversa del Vehículo
16 20A Faro de Luz Baja del Lado del Pasajero
17 10A Compresor de Aire Acondicionado
18 10A Sensores de Oxígeno
19 15A Controles de Transmisión (Encendido)
20 20A Bomba de Combustible
22 15A Limpiaparabrisas Trasero
23 20A Inyectores de Combustible, Bobinas de Encendido (Lado Izquierdo)
24 15A Luces de Estacionamiento del Remolque
25 15A Luces de Estacionamiento del Lado del Conductor
26 15A Luces de Estacionamiento del Lado del Pasajero
27 15A Luces Antiniebla
28 15A Claxon
29 10A Faro de Luz Alta del Lado del Pasajero
30 15A Luces de Circulación Diurna
31 10A Faro de Luz Alta del Lado del Conductor
32 15A Luces de Circulación Diurna 2
33 30A Techo Solar
34 2A Sistema de Encendido de Llave, Sistema Antirrobo
35 25A Limpiaparabrisas
36 30A Uso de Equipamiento Especial B2 (Batería)
37 15A Pedales Ajustables Eléctricos
38 10A Controles de Clima (Batería)
39 10A Sistema de Airbags (Encendido)
40 30A Amplificador
41 15A Sistema de Audio
42 15A Tracción en las Cuatro Ruedas
43 10A Varios (Encendido), Cámara de Visión Trasera, Control de Crucero
44 15A Liberación de la Puerta Trasera
45 15A OnStar, Pantalla de Entretenimiento del Asiento Trasero
46 10A Tablero de Instrumentos
49 10A Control de Clima Auxiliar (Encendido), Espejo de Brújula-Temperatura
50 30A Desempañador Trasero
51 15A Sistema de Airbags (Batería)
52 15A Uso de Equipamiento Especial B1 (Batería)
53 20A Encendedor de Cigarrillos, Toma de Corriente Auxiliar
54 10A Relé del Compresor de Control Automático de Nivel, Uso de Equipamiento Especial
55 10A Controles de Clima (Encendido)
56 15A Módulo de Control del Motor, Bomba de Combustible Secundaria (Encendido)
60 40A Ventilador de Refrigeración 1
61 40A Compresor de Control Automático de Nivel
62 60A Sistema de Frenos Antibloqueo de Alta Capacidad
63 40A Ventilador de Refrigeración 2
64 40A Sistema de Frenos Antibloqueo 1
65 40A Arrancador
66 30A Terminal 2 (Frenos del Remolque)
67 60A Centro Eléctrico Izquierdo 1
68 30A Estribos Eléctricos
69 60A Sistema de Lavado de Parabrisas Calefaccionado
70 30A Sistema de Tracción en las Cuatro Ruedas
71 40A Terminal 1 (Conector de Batería del Remolque)
72 60A Centro Eléctrico Medio 1
73 40A Ventilador de Control de Clima
74 30A Módulo de Puerta Trasera Eléctrica
75 60A Centro Eléctrico Izquierdo 2
