Fusible del motor [4D20 2.0L 143 hp]

N°	A	Descripción
1	5A	Relé de luz de puerta, luz de reposapiés de puerta delantera izquierda/derecha
2	15A	ECU PEPS, manija de puerta del lado del conductor, manija de puerta del lado del pasajero, sirena PEPS, interruptor de encendido
3	10A	Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
6	20A	MP5 (reproductor multimedia)
7	20A	Módulo del motor del quemacocos, CPU, motor anti-intrusión de la puerta delantera izquierda
8	25A	Módulo de frenado antibloqueo ABS
9	10A	Relé de bocina, bocina
11	15A	Relé de faros antiniebla delanteros izquierdo/derecho, faros antiniebla delanteros
12	10A	Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
15	30A	Relé de calefacción de combustible, calentador
16	20A	Potencia del asiento del pasajero delantero (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste de ángulo del respaldo del asiento del pasajero delantero)
17		Herramienta para la extracción de los fusibles.
18	10A	Repuesto
19	25A	Repuesto
20	20A	Bomba de vacío electrónica
21	40A	Relé de ventilador de alta velocidad 1, ventilador grande
22	30A	Relé de ventilador de alta velocidad 2, ventilador pequeño
23	30A	Relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño
24	30A	Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25	40A	Relé del calentador, controlador de aire acondicionado
26	50A	Relé de ahorro de energía
27	30A	Interruptor de control de ocho direcciones
28	30A	Interruptor de encendido, módulo electrónico de la carrocería (BCM)
29	30A	Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura del portón trasero, fusible del limpiaparabrisas delantero, fusible de elevalunas eléctrico antipinzamiento
30	15A	Repuesto
31	30A	Repuesto
32	60A	Relé de bujías incandescentes, bujía incandescente 4G69: relé de ventilador de alta velocidad, ventilador grande, ventilador pequeño
33	40A	Módulo de frenado antibloqueo ABS
34	25A	Relé de precalentamiento, bujía incandescente 1
35	25A	Relé de precalentamiento, bujía incandescente 2
36	25A	Relé de precalentamiento, bujía incandescente 3
37	25A	Relé de precalentamiento, bujía incandescente 4
38	10A	Luz de cruce izquierda
39	10A	Luz de cruce derecha
40	15A	Luz de carretera izquierda/derecha
42	5A	Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43	15A	Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenos antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44	10A	Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45	15A	Interruptor de calefacción de asiento de conductor/pasajero delantero, calentador
46	25A	Unidad electrónica de la carrocería (BCM)
47	25A	Unidad electrónica de la carrocería (BCM)
48	15A	Encendedor de cigarrillos
49	15A	Fuente de alimentación del vehículo
50	25A	Inversor de 220V
51	30A	Medidor de masa de aire, VGT, interruptor de control de crucero, estrangulador electrónico, separador de agua/aceite, bomba de aceite de alta presión, ECU del motor

Caja de fusibles en el motor [4D20D 2.0L 156hp]

N°	A	Descripción
3	10A	Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
6	20A	MP5 (reproductor multimedia)
8	25A	Módulo de frenado antibloqueo ABS
9	10A	Relé de bocina, bocina
11	15A	Relé de luces antiniebla delanteras izquierda/derecha, luces antiniebla delanteras
12	10A	Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
16	20A	Asiento del pasajero delantero eléctrico (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste del ángulo del respaldo del asiento del pasajero delantero)
17		Herramienta para la extracción de los fusibles.
18	10A	Repuesto
19	25A	Repuesto
20	30A	4G69: Controlador TCU (unidad de control de la caja de cambios)
21	40A	Relé de ventilador de alta velocidad 1, ventilador grande
22	30A	Relé de ventilador de alta velocidad 2, ventilador pequeño
23	30A	Relé de ventilador de alta velocidad 2, relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño
24	30A	Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25	40A	Relé del calentador, controlador de aire acondicionado
26	50A	Relé de ahorro de energía
27	30A	Interruptor de control de ocho direcciones
29	40A	Módulo de frenado antibloqueo ABS
30	15A	Repuesto
31	30A	Repuesto
32	60A	Relé de bujía incandescente, bujía incandescente
33	60A	Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura del portón trasero, fusible del limpiaparabrisas delantero, fusible antipinzamiento de elevalunas eléctrico
34	25A	Relé de precalentamiento, bujía incandescente 1
35	25A	Relé de precalentamiento, bujía incandescente 2
36	25A	Relé de precalentamiento, bujía incandescente 3
37	25A	Relé de precalentamiento, bujía incandescente 4
38	10A	Luz de cruce izquierda
39	10A	Luz de cruce derecha
40	15A	Luz de carretera izquierda/derecha
42	5A	Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43	15A	Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenado antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44	10A	Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45	15A	Interruptor de calefacción del asiento del conductor/pasajero delantero, calentador
46	25A	Unidad electrónica de la carrocería (BCM)
47	25A	Unidad electrónica de la carrocería (BCM)
48	15A	Encendedor de cigarrillos
49	15A	Fuente de alimentación del vehículo
50	25A	Inversor de 220V
51	30A	Medidor de masa de aire, VGT, interruptor de control de crucero, estrangulador electrónico, separador de agua/aceite, bomba de aceite de alta presión, ECU del motor

Caja de fusibles en el motor [4G15B 1.5L 143 HP]

N°	A	Descripción
1	5A	Relé de luz de puerta, luz de reposapiés de puerta delantera izquierda/derecha
2	15A	ECU PEPS, manija de puerta del lado del conductor, manija de puerta del lado del pasajero, sirena PEPS, interruptor de encendido
3	10A	Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
6	20A	MP5 (reproductor multimedia)
7	20A	Módulo del motor del quemacocos, CPU, motor anti-intrusión de la puerta delantera izquierda
8	25A	Módulo de frenado antibloqueo ABS
9	10A	Relé de bocina, bocina
11	15A	Relé de faros antiniebla delanteros izquierdo/derecho, faros antiniebla delanteros
12	10A	Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
13	15A	Relé de la bomba de combustible, bomba de combustible
16	20A	Asiento del pasajero delantero eléctrico (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste del ángulo del respaldo del asiento del pasajero delantero)
17		Herramienta para la extracción de los fusibles.
18	10A	Repuesto
19	25A	Repuesto
20	20A	Relé de la bomba de vacío electrónica
21	40A	Relé 1 de ventilador de alta velocidad, ventilador grande
22	30A	Relé 2 de ventilador de alta velocidad, ventilador pequeño
23	30A	Ventilador de baja velocidad/Ventilador 2 de alta velocidad (Relé 2 de ventilador de alta velocidad, relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño)
24	30A	Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25	40A	Relé del calentador, controlador de aire acondicionado
26	50A	Relé de ahorro de energía
27	30A	Interruptor de control de ocho direcciones
28	30A	Interruptor de encendido, módulo electrónico de la carrocería (BCM)
29	30A	Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura del portón trasero, fusible del limpiaparabrisas delantero, fusible de la ventana eléctrica anti-atrapamiento
30	15A	Repuesto
31	30A	Repuesto
33	40A	Módulo de frenado antibloqueo
38	10A	Luz de cruce izquierda
39	10A	Luz de cruce derecha
40	15A	Luz de carretera izquierda/derecha
42	5A	Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43	15A	Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenos antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44	10A	Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45	15A	Interruptor de calefacción de los asientos del conductor/pasajero delantero, calentador
46	25A	Unidad electrónica de la carrocería (BCM)
47	25A	Unidad electrónica de la carrocería (BCM)
48	15A	Encendedor de cigarrillos
49	15A	Toma de corriente del vehículo
50	25A	Inversor de 220V
51	30A	Medidor de masa de aire, VGT, interruptor de control de crucero, acelerador electrónico, separador de agua/aceite, presión de la bomba de aceite de alta presión, ECU del motor

Caja de fusibles en el motor [4G69 2.4L 147hp]

N°	A	Descripción
3	10A	Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
4	-	No utilizado
5	-	No utilizado
6	20A	MP5 (reproductor multimedia)
7	20A	Módulo del motor del quemacocos, CPU, motor anti-intrusión de la puerta delantera izquierda
8	25A	Módulo de frenado antibloqueo ABS
9	10A	Relé de bocina, bocina
11	15A	Relé de luces antiniebla delanteras izquierda/derecha, luces antiniebla delanteras
12	10A	Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
13	15A	Relé de la bomba de combustible, bomba de combustible
14	15A	Relé de la TCU, controlador de la TCU (unidad de control de la transmisión)
16	20A	Asiento del pasajero delantero eléctrico (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste de ángulo del respaldo del asiento del pasajero delantero)
17		Herramienta para la extracción de los fusibles.
18	10A	Repuesto
19	25A	Repuesto
20	30A	Controlador de la TCU (unidad de control de la caja de cambios)
23	40A	Relé 2 de ventilador de alta velocidad, relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño
24	30A	Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25	40A	Relé del calefactor, controlador de aire acondicionado
26	50A	Relé de ahorro de energía
27	30A	Interruptor de control de ocho direcciones
28	30A	Interruptor de encendido, módulo electrónico de la carrocería (BCM)
29	30A	Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura de la puerta trasera, fusible del limpiaparabrisas delantero, fusible de la ventana eléctrica anti-atrapamiento
30	15A	Repuesto
31	30A	Repuesto
32	60A	Relé de ventilador de alta velocidad, ventilador grande, ventilador pequeño
33	40A	Módulo de frenado antibloqueo
38	10A	Luz de cruce izquierda
39	10A	Luz de cruce derecha
40	15A	Luz de carretera izquierda/derecha
42	5A	Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43	15A	Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenado antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44	10A	Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45	15A	Interruptor de calefacción del asiento del conductor/pasajero delantero, calefactor
46	25A	Unidad electrónica de la carrocería (BCM)
47	25A	Unidad electrónica de la carrocería (BCM)
48	15A	Encendedor de cigarrillos
49	15A	Fuente de alimentación del vehículo
50	25A	Inversor de 220V

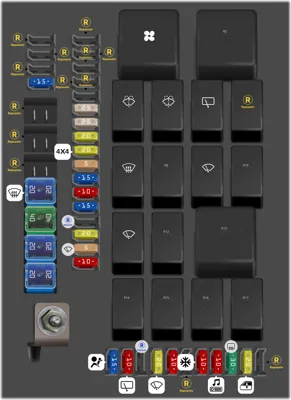

Caja de fusibles del habitáculo (motor 1.5L)

N°	A	Descripción
-		Relé del soplador
-		Relé del soplador HI
-		Relé del lavaparabrisas delantero
-		Relé del lavaparabrisas trasero
-		Relé del limpiaparabrisas trasero
-		Repuesto
-		Relé del desempañador
-		Relé del espejo retrovisor calefaccionado
-		Relé del limpiaparabrisas delantero HI
-		Relé de bloqueo del portón trasero
-		Relé del limpiaparabrisas delantero
-		Relé de luz de puerta
-		Relé IG2
-		Relé ACC
-		Relé de desbloqueo
-		Relé de bloqueo
-		Relé IG1
1		Repuesto
2		Repuesto
3		Repuesto
4	15A	Bloqueo del portón trasero
5		Repuesto
6		Repuesto
7		Repuesto
8	20A	Desempañador
9	40A	IG2
10	20A	IG1
11	20A	ACC
12		Repuesto
13		Repuesto
14		Repuesto
15		Repuesto
16		Repuesto
17	25A	BCM3
18	25A	BCM2
19	20A	Cierre centralizado
20	20A	4WD [sujeto a la configuración real del vehículo]
21	5A	Luz de puerta
22	15A	BCM1
23	10A	Espejo retrovisor calefaccionado
24	15A	PEPS
25		Repuesto
26	20A	Quemacocos [sujeto a la configuración real del vehículo]
27	5A	Limpiaparabrisas delantero 2
28	10A	Luz de freno
29	15A	Airbag
30	10A	Limpiaparabrisas trasero
31		Repuesto
32	20A	Limpiaparabrisas delantero
33	10A	Tablero de instrumentos
34		Repuesto
35	10A	aire acondicionado
36	10A	Audio
37	30A	Ventana trasera
38	20A	Ventana delantera
39		Repuesto
