Haval H6 / Fusibles 2018

Fusible del motor [4D20 2.0L 143 hp]

Fusible del motor [4D20 2.0L 143 hp]
N°ADescripción
1 5A Relé de luz de puerta, luz de reposapiés de puerta delantera izquierda/derecha
2 15A ECU PEPS, manija de puerta del lado del conductor, manija de puerta del lado del pasajero, sirena PEPS, interruptor de encendido
3 10A Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
6 20A MP5 (reproductor multimedia)
7 20A Módulo del motor del quemacocos, CPU, motor anti-intrusión de la puerta delantera izquierda
8 25A Módulo de frenado antibloqueo ABS
9 10A Relé de bocina, bocina
11 15A Relé de faros antiniebla delanteros izquierdo/derecho, faros antiniebla delanteros
12 10A Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
15 30A Relé de calefacción de combustible, calentador
16 20A Potencia del asiento del pasajero delantero (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste de ángulo del respaldo del asiento del pasajero delantero)
17 Herramienta para la extracción de los fusibles.
18 10A Repuesto
19 25A Repuesto
20 20A Bomba de vacío electrónica
21 40A Relé de ventilador de alta velocidad 1, ventilador grande
22 30A Relé de ventilador de alta velocidad 2, ventilador pequeño
23 30A Relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño
24 30A Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25 40A Relé del calentador, controlador de aire acondicionado
26 50A Relé de ahorro de energía
27 30A Interruptor de control de ocho direcciones
28 30A Interruptor de encendido, módulo electrónico de la carrocería (BCM)
29 30A Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura del portón trasero, fusible del limpiaparabrisas delantero, fusible de elevalunas eléctrico antipinzamiento
30 15A Repuesto
31 30A Repuesto
32 60A Relé de bujías incandescentes, bujía incandescente 4G69: relé de ventilador de alta velocidad, ventilador grande, ventilador pequeño
33 40A Módulo de frenado antibloqueo ABS
34 25A Relé de precalentamiento, bujía incandescente 1
35 25A Relé de precalentamiento, bujía incandescente 2
36 25A Relé de precalentamiento, bujía incandescente 3
37 25A Relé de precalentamiento, bujía incandescente 4
38 10A Luz de cruce izquierda
39 10A Luz de cruce derecha
40 15A Luz de carretera izquierda/derecha
42 5A Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43 15A Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenos antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44 10A Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45 15A Interruptor de calefacción de asiento de conductor/pasajero delantero, calentador
46 25A Unidad electrónica de la carrocería (BCM)
47 25A Unidad electrónica de la carrocería (BCM)
48 15A Encendedor de cigarrillos
49 15A Fuente de alimentación del vehículo
50 25A Inversor de 220V
51 30A Medidor de masa de aire, VGT, interruptor de control de crucero, estrangulador electrónico, separador de agua/aceite, bomba de aceite de alta presión, ECU del motor

Caja de fusibles en el motor [4D20D 2.0L 156hp]

Caja de fusibles en el motor [4D20D 2.0L 156hp]
N°ADescripción
3 10A Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
6 20A MP5 (reproductor multimedia)
8 25A Módulo de frenado antibloqueo ABS
9 10A Relé de bocina, bocina
11 15A Relé de luces antiniebla delanteras izquierda/derecha, luces antiniebla delanteras
12 10A Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
16 20A Asiento del pasajero delantero eléctrico (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste del ángulo del respaldo del asiento del pasajero delantero)
17 Herramienta para la extracción de los fusibles.
18 10A Repuesto
19 25A Repuesto
20 30A 4G69: Controlador TCU (unidad de control de la caja de cambios)
21 40A Relé de ventilador de alta velocidad 1, ventilador grande
22 30A Relé de ventilador de alta velocidad 2, ventilador pequeño
23 30A Relé de ventilador de alta velocidad 2, relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño
24 30A Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25 40A Relé del calentador, controlador de aire acondicionado
26 50A Relé de ahorro de energía
27 30A Interruptor de control de ocho direcciones
29 40A Módulo de frenado antibloqueo ABS
30 15A Repuesto
31 30A Repuesto
32 60A Relé de bujía incandescente, bujía incandescente
33 60A Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura del portón trasero, fusible del limpiaparabrisas delantero, fusible antipinzamiento de elevalunas eléctrico
34 25A Relé de precalentamiento, bujía incandescente 1
35 25A Relé de precalentamiento, bujía incandescente 2
36 25A Relé de precalentamiento, bujía incandescente 3
37 25A Relé de precalentamiento, bujía incandescente 4
38 10A Luz de cruce izquierda
39 10A Luz de cruce derecha
40 15A Luz de carretera izquierda/derecha
42 5A Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43 15A Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenado antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44 10A Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45 15A Interruptor de calefacción del asiento del conductor/pasajero delantero, calentador
46 25A Unidad electrónica de la carrocería (BCM)
47 25A Unidad electrónica de la carrocería (BCM)
48 15A Encendedor de cigarrillos
49 15A Fuente de alimentación del vehículo
50 25A Inversor de 220V
51 30A Medidor de masa de aire, VGT, interruptor de control de crucero, estrangulador electrónico, separador de agua/aceite, bomba de aceite de alta presión, ECU del motor

Caja de fusibles en el motor [4G15B 1.5L 143 HP]

Caja de fusibles en el motor [4G15B 1.5L 143 HP]
N°ADescripción
1 5A Relé de luz de puerta, luz de reposapiés de puerta delantera izquierda/derecha
2 15A ECU PEPS, manija de puerta del lado del conductor, manija de puerta del lado del pasajero, sirena PEPS, interruptor de encendido
3 10A Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
6 20A MP5 (reproductor multimedia)
7 20A Módulo del motor del quemacocos, CPU, motor anti-intrusión de la puerta delantera izquierda
8 25A Módulo de frenado antibloqueo ABS
9 10A Relé de bocina, bocina
11 15A Relé de faros antiniebla delanteros izquierdo/derecho, faros antiniebla delanteros
12 10A Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
13 15A Relé de la bomba de combustible, bomba de combustible
16 20A Asiento del pasajero delantero eléctrico (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste del ángulo del respaldo del asiento del pasajero delantero)
17 Herramienta para la extracción de los fusibles.
18 10A Repuesto
19 25A Repuesto
20 20A Relé de la bomba de vacío electrónica
21 40A Relé 1 de ventilador de alta velocidad, ventilador grande
22 30A Relé 2 de ventilador de alta velocidad, ventilador pequeño
23 30A Ventilador de baja velocidad/Ventilador 2 de alta velocidad (Relé 2 de ventilador de alta velocidad, relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño)
24 30A Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25 40A Relé del calentador, controlador de aire acondicionado
26 50A Relé de ahorro de energía
27 30A Interruptor de control de ocho direcciones
28 30A Interruptor de encendido, módulo electrónico de la carrocería (BCM)
29 30A Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura del portón trasero, fusible del limpiaparabrisas delantero, fusible de la ventana eléctrica anti-atrapamiento
30 15A Repuesto
31 30A Repuesto
33 40A Módulo de frenado antibloqueo
38 10A Luz de cruce izquierda
39 10A Luz de cruce derecha
40 15A Luz de carretera izquierda/derecha
42 5A Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43 15A Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenos antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44 10A Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45 15A Interruptor de calefacción de los asientos del conductor/pasajero delantero, calentador
46 25A Unidad electrónica de la carrocería (BCM)
47 25A Unidad electrónica de la carrocería (BCM)
48 15A Encendedor de cigarrillos
49 15A Toma de corriente del vehículo
50 25A Inversor de 220V
51 30A Medidor de masa de aire, VGT, interruptor de control de crucero, acelerador electrónico, separador de agua/aceite, presión de la bomba de aceite de alta presión, ECU del motor

Caja de fusibles en el motor [4G69 2.4L 147hp]

Caja de fusibles en el motor [4G69 2.4L 147hp]
N°ADescripción
3 10A Unidad de control de aire acondicionado, gateway, dispositivo antirrobo
4 - No utilizado
5 - No utilizado
6 20A MP5 (reproductor multimedia)
7 20A Módulo del motor del quemacocos, CPU, motor anti-intrusión de la puerta delantera izquierda
8 25A Módulo de frenado antibloqueo ABS
9 10A Relé de bocina, bocina
11 15A Relé de luces antiniebla delanteras izquierda/derecha, luces antiniebla delanteras
12 10A Relé del compresor de aire acondicionado, embrague del compresor de aire acondicionado
13 15A Relé de la bomba de combustible, bomba de combustible
14 15A Relé de la TCU, controlador de la TCU (unidad de control de la transmisión)
16 20A Asiento del pasajero delantero eléctrico (interruptor de control de cuatro vías, motor de ajuste de nivel del asiento del pasajero delantero, motor de ajuste de ángulo del respaldo del asiento del pasajero delantero)
17 Herramienta para la extracción de los fusibles.
18 10A Repuesto
19 25A Repuesto
20 30A Controlador de la TCU (unidad de control de la caja de cambios)
23 40A Relé 2 de ventilador de alta velocidad, relé de ventilador de baja velocidad, ventilador grande, ventilador pequeño
24 30A Relé de arranque, motor de arranque, fuente de alimentación montada en el vehículo
25 40A Relé del calefactor, controlador de aire acondicionado
26 50A Relé de ahorro de energía
27 30A Interruptor de control de ocho direcciones
28 30A Interruptor de encendido, módulo electrónico de la carrocería (BCM)
29 30A Relé IG2, fusible de luces de freno, fusible del limpiaparabrisas trasero, fusible de la cerradura de la puerta trasera, fusible del limpiaparabrisas delantero, fusible de la ventana eléctrica anti-atrapamiento
30 15A Repuesto
31 30A Repuesto
32 60A Relé de ventilador de alta velocidad, ventilador grande, ventilador pequeño
33 40A Módulo de frenado antibloqueo
38 10A Luz de cruce izquierda
39 10A Luz de cruce derecha
40 15A Luz de carretera izquierda/derecha
42 5A Luz de lectura, luz superior central, luz de la guantera, luz superior trasera, luz de cortesía del espejo retrovisor izquierdo/derecho
43 15A Interruptor de control de crucero, ECU del motor, interruptor de freno, módulo de frenado antibloqueo ABS, SAS, interruptor ESC, controlador 4/LHD
44 10A Interruptor de luces de reversa, luces de reversa izquierda/derecha, interruptor de asistencia de estacionamiento, ECU de asistencia de estacionamiento
45 15A Interruptor de calefacción del asiento del conductor/pasajero delantero, calefactor
46 25A Unidad electrónica de la carrocería (BCM)
47 25A Unidad electrónica de la carrocería (BCM)
48 15A Encendedor de cigarrillos
49 15A Fuente de alimentación del vehículo
50 25A Inversor de 220V

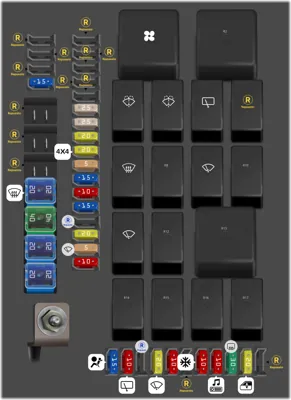

Caja de fusibles del habitáculo (motor 1.5L)

Caja de fusibles del habitáculo (motor 1.5L)
N°ADescripción
- Relé del soplador
- Relé del soplador HI
- Relé del lavaparabrisas delantero
- Relé del lavaparabrisas trasero
- Relé del limpiaparabrisas trasero
- Repuesto
- Relé del desempañador
- Relé del espejo retrovisor calefaccionado
- Relé del limpiaparabrisas delantero HI
- Relé de bloqueo del portón trasero
- Relé del limpiaparabrisas delantero
- Relé de luz de puerta
- Relé IG2
- Relé ACC
- Relé de desbloqueo
- Relé de bloqueo
- Relé IG1
1 Repuesto
2 Repuesto
3 Repuesto
4 15A Bloqueo del portón trasero
5 Repuesto
6 Repuesto
7 Repuesto
8 20A Desempañador
9 40A IG2
10 20A IG1
11 20A ACC
12 Repuesto
13 Repuesto
14 Repuesto
15 Repuesto
16 Repuesto
17 25A BCM3
18 25A BCM2
19 20A Cierre centralizado
20 20A 4WD [sujeto a la configuración real del vehículo]
21 5A Luz de puerta
22 15A BCM1
23 10A Espejo retrovisor calefaccionado
24 15A PEPS
25 Repuesto
26 20A Quemacocos [sujeto a la configuración real del vehículo]
27 5A Limpiaparabrisas delantero 2
28 10A Luz de freno
29 15A Airbag
30 10A Limpiaparabrisas trasero
31 Repuesto
32 20A Limpiaparabrisas delantero
33 10A Tablero de instrumentos
34 Repuesto
35 10A aire acondicionado
36 10A Audio
37 30A Ventana trasera
38 20A Ventana delantera
39 Repuesto
