AutoGuia

CAJA DE FUSIBLES/RELEVADORES BAJO EL CAPÓ

N°	A	Descripción
1	10A	Luz baja del faro izquierdo
2	30A	(Bobina del desempañador trasero)
3	10A	Luz alta del faro izquierdo
4	15A	Luz pequeña
5	10A	Luz alta del faro derecho
6	10A	Luz baja del faro derecho
7	7.5A	Luces de reversa
8	15A	FI ECU
9	20A	Ventilador del condensador
11	20A	Ventilador de enfriamiento
11	30A	Ventilador de enfriamiento [modelos de 6 cilindros]
12	7.5A	Embrague MG.
13	20A	Claxon, freno
14	40A	Desempañador trasero
15	40A	Luces de reversa, ACC
16	15A	Luces de emergencia
17	30A	Motor ABS
17	30A	Motor TCS [modelos de 6 cilindros]
18	20A	ABS F/S
18	40A	TCS [modelos de 6 cilindros]
19	40A	Asientos calefaccionados
20	40A	Ventilador del condensador
21	40A	Motor del calentador
22		Batería // No usado
23		+B IG1 Principal // Ventana eléctrica principal

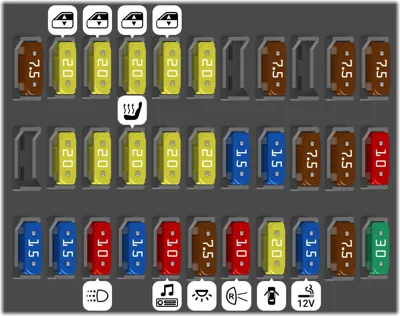

N°	A	Descripción
1	15A	Conducción por cable [modelos de 6 cilindros]
2	15A	Bobina de encendido
3	10A	Luz diurna [en modelos canadienses]
4	15A	Calefaccionado Laf
5	10A	Radio
6	7.5A	Luz interior
7	10A	Luces de reversa
8	20A	Cierre de puerta
9	15A	Tomas de accesorios delanteros
10	7.5A	IG OPDS
11	30A	IG Limpiaparabrisas
13	20A	Reclinación del asiento eléctrico del pasajero
14	20A	Deslizamiento del asiento eléctrico del conductor
15	20A	Asiento calefaccionado
16	20A	Reclinación del asiento eléctrico del conductor
17	20A	Deslizamiento del asiento eléctrico del pasajero
18	15A	IG ACG
19	15A	IG Bomba de combustible
20	7.5A	IG Lavador
21	7.5A	IG Tablero de instrumentos
22	10A	IG SRS
23	7.5A	IGP (PGM-FIECU)
24	20A	Ventana eléctrica trasera izquierda
25	20A	Ventana eléctrica trasera derecha
26	20A	Ventana eléctrica delantera derecha
27	20A	Ventana eléctrica del conductor
28	20A	Techo solar
30	7.5A	IG HAC
32	7.5A	ACC
33	7.5A	HAC OP
