CAJA DE FUSIBLES BAJO EL CAPÓ
| N° | A | Descripción | |
|---|---|---|---|
| - | Batería [modelos de 4 cilindros] | ||
| - | Batería [modelos V6] | ||
| - | Caja de fusibles del lado del pasajero | ||
| - | ABS/VSA | ||
| - | Motor ABS/VSA | ||
| - | Caja de fusibles del lado del pasajero | ||
| - | Motor del ventilador secundario [modelos V6] | ||
| - | Motor del limpiaparabrisas | ||
| - | Motor del ventilador principal | ||
| - | Luz principal del lado del conductor | ||
| - | Caja de fusibles del lado del conductor | ||
| - | Luz principal del lado del pasajero | ||
| - | Caja de fusibles del lado del conductor | ||
| - | IG Principal | ||
| 4 | 40A | Desempañador trasero | |
| 5 | 20A | Motor del ventilador secundario [modelos de 4 cilindros] | |
| 8 | 40A | Motor del calefaccionado | |
| 9 | 15A | Luces de emergencia | |
| 10 | 20A | Claxon, freno | |
| 13 | 15A | Bobina IG | |
| 14 | 15A | FI Secundario | |
| 15 | 10A | Luces de reversa | |
| 16 | 7.5A | Luces interiores | |
| 17 | 15A | FI Principal | |
| 18 | 15A | DBW | |
| 19 | 7.5A | Luces de reversa, ECU FI [modelos V6] | |
| 20 | 7.5A | Embrague MG | |
| 21 | 7.5A | Relé del ventilador |

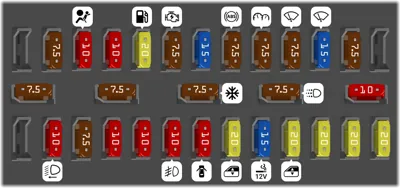

CAJA DE FUSIBLES INTERIOR (Lado del Conductor)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 7.5A | Memoria del Asiento | |
| 3 | 15A | Limpiaparabrisas | |
| 4 | 7.5A | Limpiaparabrisas | |
| 5 | 7.5A | Tablero de Instrumentos | |
| 6 | 7.5A | ABS/VSA | |
| 7 | 15A | ACG | |
| 8 | 7.5A | STS | |
| 9 | 20A | Bomba de Combustible | |
| 10 | 10A | VB SOL | |
| 11 | 10A | SRS | |
| 12 | 7.5A | ODS (Sistema de Detección de Ocupantes) | |
| 14 | 10A | ACM | |
| 15 | 7.5A | Luces Diurnas | |
| 16 | 7.5A | Aire Acondicionado | |
| 17 | 7.5A | Accesorio, Llave, Cerradura | |
| 18 | 7.5A | Accesorio | |
| 19 | 20A | Deslizamiento del Asiento Eléctrico del Conductor | |
| 20 | 20A | Techo Solar | |
| 21 | 20A | Reclinación del Asiento Eléctrico del Conductor | |
| 22 | 20A | Ventana Eléctrica Trasera Izquierda | |
| 23 | 15A | Toma de Corriente de Accesorios Delanteros | |
| 24 | 20A | Ventana Eléctrica del Conductor | |
| 25 | 10A | Cerradura de la Puerta del Conductor | |
| 26 | 10A | Luz Antiniebla Delantera Izquierda | |
| 27 | 10A | Luces Pequeñas Laterales Izquierdas (Exterior) | |
| 28 | 10A | Luz Alta del Faro Izquierdo | |
| 29 | 7.5A | TPMS | |
| 30 | 10A | Luz Baja del Faro Izquierdo |
CAJA DE FUSIBLES INTERIOR (Lado del Pasajero)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz Alta del Faro Derecho | |
| 2 | 10A | Luces Pequeñas del Lado Derecho (Exterior) | |
| 3 | 10A | Luz Antiniebla Delantera Derecha | |
| 4 | 10A | Luz Baja del Faro Derecho | |
| 6 | 7.5A | Luces Interiores | |
| 8 | 20A | Reclinación del Asiento Eléctrico del Pasajero Delantero | |
| 9 | 20A | Deslizamiento del Asiento Eléctrico del Pasajero Delantero | |
| 10 | 10A | Cerradura de la Puerta del Lado Derecho | |
| 11 | 20A | Ventana Eléctrica Trasera Derecha | |
| 12 | 15A | Toma de Corriente Trasera de Accesorios | |
| 13 | 20A | Ventana Eléctrica del Pasajero Delantero | |
| 15 | 20A | Amplificador Premium | |
| 18 | 10A | Soporte Lumbar | |
| 19 | 15A | Calefacción del Asiento |
