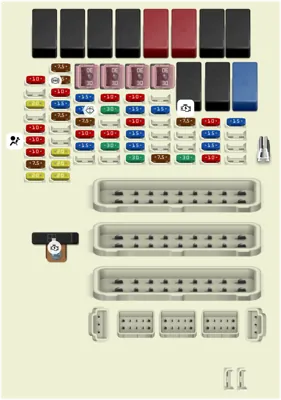

Herramienta para la extracción de los fusibles. |
| 1 |
|
10A |
Sistema de audio y luces interiores |
| 2 |
|
|
No utilizado |
| 3 |
|
20A |
Vidrio eléctrico del conductor |
| 4 |
|
|
No utilizado |
| 5 |
|
10A |
Luces de reversa |
| 6 |
|
10A |
SRS |
| 7 |
|
10A |
MISS SOL[Si disponible] |
| 8 |
|
7.5A |
OPDS[Si disponible] |
| 9 |
|
20A |
Farol de niebla[Si disponible] |
| 10 |
|
7.5A |
Calefaccionado, aire acondicionado |
| 11 |
|
7.5A |
ABS |
| 12 |
|
10A |
ACG |
| 13 |
|
15A |
Toma de corriente para accesorios |
| 14 |
|
7.5A |
Accesorios |
| 15 |
|
|
No utilizado |
| 16 |
|
|
No utilizado |
| 17 |
|
20A |
Vidrio eléctrico del pasajero delantero |
| 18 |
|
20A |
Vidrio eléctrico trasero, lado derecho |
| 19 |
|
20A |
Vidrio eléctrico trasero, lado izquierdo |
| 20 |
|
15A |
Bomba de combustible |
| 21 |
|
15A |
Lavador |
| 22 |
|
7.5A |
Medidor |
| 23 |
|
10A |
Advertencia |
| 24 |
|
15A |
Freno/Bocina |
| 25 |
|
|
No utilizado |
| 26 |
|
10A |
LAF |
| 27 |
|
30A |
Bloqueo principal de las puertas |
| 28 |
|
|
No utilizado |
| 29 |
|
10A |
Linterna |
| 30 |
|
30A |
Ventilador del radiador |
| 31 |
|
|
No utilizado |
| 32 |
|
10A |
Farol bajo derecho |
| 33 |
|
15A |
Bobina de encendido |
| 34 |
|
10A |
Farol bajo izquierdo |
| 35 |
|
15A |
Motor 2 del bloqueo de la puerta (BLOQUEO) |
| 36 |
|
15A |
Motor 1 del bloqueo de la puerta (BLOQUEO) |
| 37 |
|
30A |
ABS FSR |
| 38 |
|
|
No utilizado |
| 39 |
|
15A |
IGP |
| 42 |
|
|
No utilizado |
| 43 |
|
7.5A |
Embrague MG |
| 44 |
|
7.5A |
STS[Si disponible] |
| 45 |
|
|
No utilizado |
| 46 |
|
|
No utilizado |
| 47 |
|
30A |
Ventilador del condensador |
| 48 |
|
10A |
Farol alto izquierdo |
| 49 |
|
15A |
Motor 2 del bloqueo de la puerta (DEBLOQUEO) |
| 50 |
|
15A |
Motor 1 del bloqueo de la puerta (DEBLOQUEO) |
| 51 |
|
10A |
Farol alto derecho |
| 52 |
|
15A |
DBW |
| 53 |
|
|
No utilizado |
| 54 |
|
|
No utilizado |
| 55 |
|
|
No utilizado |
| 56 |
|
30A |
Limpiador |
| 57 |
|
30A |
Calefaccionado |
| 58 |
|
30A |
ABS MTR |
| 59 |
|
30A |
Desempañador trasero |
| 60 |
|
|
IGN |
| 60 |
|
|
IGN |
