Honda City / Fusibles 2014

Caja de fusibles del compartimento motor (tipo B)

Caja de fusibles del compartimento motor (tipo B)
N°ADescripción
1 20A Principal de la luz de cruce
2 15A HCA2
3 10A Luces de emergencia
4 15A DBW
5 30A Limpiaparabrisas
6 10A Tope
7 15A IGP
8 15A BOBINA IG
10 20A INJ
12 30A Motor del ventilador principal
13 30A ST MAGNETIC SW
14 7.5A EMBRAGUE MG
15 7.5A SENSOR BAT.
16 20A VENT. AUX.
17 15A Lavaparabrisas
18 10A Bocina
19 20A Luz antiniebla
21 15A PRINC. MARCH. ATRÁS
22 7.5A Luces interiores
25 7.5A STRLD
26 7.5A ST MG
28 7.5A Vacío
29 10A MARCH. ATRÁS
30 10A IGP LAF
31 7.5A IGPS
32 10A Luz de cruce derecha
33 10A Luz de cruce izquierda

Caja de fusibles del interior

Caja de fusibles del interior
N°ADescripción
- 7.5A FR FOG LT RLY OUT
1 20A Elevalunas eléctrico del conductor
2 20A Principal de la luz de carretera
3 30A FSA de ABS/VSA
5 10A Luz pequeña
6 20A Cerradura de puerta
7 20A Toma de alimentación de accesorios (compartimento de la consola)
9 20A Techo solar
13 20A Toma de alimentación de accesorios (compartimento de la consola)
14 10A RR FOG
16 30A Principal 2 de IG [Modelos con sistema de acceso sin llave]
19 10A INTELIGENTE [Modelos con sistema de acceso sin llave]
20 40A DEF TRAS.
21 40A HTR MTR [Modelos sin sistema de acceso sin llave]
21 40A IG principal [Modelos con sistema de acceso sin llave]
22 ABS/VSA MTR
23 HTR MTR
24 Principal de elevalunas eléctrico
25 IG principal [Modelos con sistema de acceso sin llave]
25 IG principal [Modelos sin sistema de acceso sin llave]
26 DEF TRAS.
27 EPS
28 7.5A Monitor del limpiaparabrisas delantero
29 7.5A STS
30 7.5A A/C
31 7.5A MONITOR ALTO VENTILADOR
32 10A Luz de carretera izquierda
33 10A Luz de carretera derecha
34 10A Bloqueo de la puerta lateral derecha
35 10A Bloqueo de la puerta lateral izquierda
36 10A Desbloqueo de la puerta lateral derecha
37 10A Desbloqueo de la puerta lateral izquierda
38 7.5A ACC
39 20A Toma de alimentación de accesorios (delantera)
40 20A Elevalunas eléctrico trasero izquierdo
41 20A Elevalunas eléctrico trasero derecho
42 20A Elevalunas eléctrico del acompañante
43 10A Bloqueo de la puerta del conductor
44 10A Desbloqueo de la puerta del conductor
45 7.5A MISS SOL
46 7.5A Cuadro de instrumentos
47 7.5A LIMPIA/ LAVAPARABRISAS (RLY) [Modelos con sistema de acceso sin llave]
47 15A LAVAPARABRISAS [Modelos sin sistema de acceso sin llave]
48 10A SRS
49 7.5A FIECU [Modelos sin sistema de acceso sin llave]
50 30A Limpiaparabrisas delantero
51 7.5A RLY CORTE EST.
52 10A OPCIÓN
53 7.5A VSA/ABS
54 10A ACG
55 15A Bomba de combustible

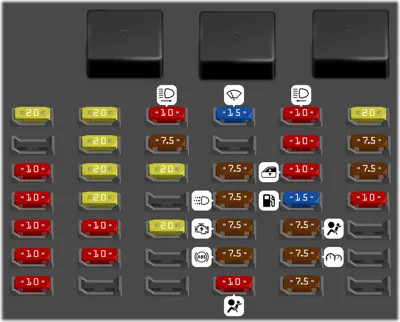

Caja de fusible superior

Caja de fusible superior
N°ADescripción
1 20A Cerradura de puerta
3 10A Inteligente
4 10A Desbloqueo de la puerta lateral DR
5 10A Desbloqueo de la puerta lateral AS
6 10A Desbloqueo de la puerta DR
7 10A Bloqueo de la puerta DR
8 20A Elevalunas eléctrico DR
9 20A Elevalunas eléctrico AS
10 20A Elevalunas eléctrico RR L
11 20A Elevalunas eléctrico RR R
12 10A Bloqueo de la puerta lateral DR
13 10A Bloqueo de la puerta lateral AS
15 10A Luz de carretera derecha
16 7.5A STS
17 20A Toma ACC (consola)
19 20A Calentador de asiento
22 15A Lavaparabrisas
24 7.5A A/C
25 7.5A Luces de conducción diurna
26 7.5A Motor de arranque
27 7.5A ABS/VSA
28 10A SRS
29 10A Luz de carretera izquierda
30 10A ACG
31 10A Elevalunas eléctrico
32 15A Bomba de combustible
33 7.5A SRS
34 7.5A Cuadro de instrumentos
35 7.5A MISS SOL
36 20A Toma de alimentación de accesorios (delantera)
37 7.5A ACC
38 7.5A Bloqueo de llave ACC
39 10A Opción

Caja de fusibles inferior

Caja de fusibles inferior
N°ADescripción
1 EPS
1 (PRINCIPAL DE IG.) [Modelos sin ventilación trasera y sistema de acceso sin llave][Modelos sin ventilación trasera y sin sistema de acceso sin llave]
1 (IG PRINCIPAL) [Modelos con ventilación trasera y sistema de acceso sin llave]
1 PRINC. CAJA FUS.2
1 ABS/VSA MTR
1 PRINC. CAJA FUS.
2 Vacío
3 30A (HTR MTR) [Modelos sin ventilación trasera y sistema de acceso sin llave]
3 40A (HTR MTR) [Modelos sin ventilación trasera y sin sistema de acceso sin llave][Modelos con ventilación trasera y sistema de acceso sin llave]
4 30A (IG PRINCIPAL) [Modelos sin ventilación trasera y sin sistema de acceso sin llave]
5 30A FSR de ABS/VSA
7 - Vacío
8 20A TOMA ACCES. (CONSOLA)
9 10A LUCES PEQUEÑAS
10 20A TOMA ACCES. (CONSOLA)
11 40A DEF TRAS.
12 7.5A [Modelos sin ventilación trasera y sistema de acceso sin llave][Modelos sin ventilación trasera y sin sistema de acceso sin llave]
14 7.5A VENTILADOR ALTO
15 30A (LIMPIAP. DELANT.) [Modelos sin ventilación trasera y sistema de acceso sin llave][Modelos sin ventilación trasera y sin sistema de acceso sin llave]
