Caja de fusibles del compartimento motor (tipo B)

N°	A	Descripción
1	20A	Principal de la luz de cruce
2	15A	(-) -
3	10A	Luces de emergencia
4	15A	(DBW) Sistema de acelerador Drive-by-Wire
5	30A	(Limpiaparabrisas) Limpiaparabrisas
6	10A	Tope
7	15A	(IGP) Encendido
8	15A	BOBINA IG
10	20A	(-) -
12	30A	Motor del ventilador principal
13	30A	ST MAGNETIC SW
14	7.5A	EMBRAGUE MG
15	7.5A	(-) -
16	20A	VENT. AUX.
17	15A	Lavaparabrisas (No disponible en todos los modelos)
18	10A	Bocina
19	20A	Luz antiniebla
20	7.5A	(DRL) Luces de circulación diurna
21	15A	PRINC. MARCH. ATRÁS
22	7.5A	Luces interiores
25	7.5A	(STRLD) Diodo de arranque del motor
26	7.5A	ST MG
28	7.5A	(-) -
29	10A	MARCH. ATRÁS
30	10A	(IGP LAF) Sensor de flujo de aire magro (sensor O2 especial)
31	7.5A	(IGPS) Protege varios circuitos
32	10A	RED
33	10A	LED

Caja de fusibles del interior

N°	A	Descripción
-	7.5A	FR FOG LT RLY OUT
1	20A	Elevalunas eléctrico del conductor
2	10A	Luz de carretera derecha [Modelos con luz de carretera de larga vida útil]
2	20A	Luz de carretera derecha [Modelos con luz de carretera de vida útil normal]
4	7.5A	Retrovisor auto retra (No disponible en todos los modelos)
5	10A	Luz pequeña
6	20A	Cerradura de puerta
7	20A	Toma de corriente para accesorios (compartimento de la consola) [Modelos con sistema de acceso sin llave]
7	-	[Modelos sin sistema de acceso sin llave]
8	10A	Luz de carretera izquierda [Modelos con luz de carretera de larga vida útil]
13	20A	Toma de corriente para accesorios (compartimento de la consola) [Modelos con sistema de acceso sin llave]
13	-	[Modelos sin sistema de acceso sin llave]
14	10A	RR FOG
16	30A	IG Main 2 [Modelos con sistema de acceso sin llave]
16	-	[Modelos sin sistema de acceso sin llave]
19	10A	INTELIGENTE [Modelos con sistema de acceso sin llave]
19	-	[Modelos sin sistema de acceso sin llave]
20	40A	DEF TRAS.
21	40A	HTR MTR
22		ABS/VSA MTR
23		HTR MTR
24		Principal de elevalunas eléctrico
25		IG principal [3]
25		IG principal [4]
26		DEF TRAS
27		EPS
28	7.5A	Limpiaparabrisas delantero bajo
30	7.5A	A/C
31	7.5A	VENTILADOR ALTO
32	-	[Modelos con luz de carreter a de l arg a vid a útil]
32	10A	Luz de carretera izquierda [Modelos con luz de carreter a de vid a útil normal]
33	-	[Modelos con luz de carreter a de l arg a vid a útil]
33	10A	Luz de carretera derecha [Modelos con luz de carreter a de vid a útil normal]
34	10A	Bloqueo de la puerta lateral derecha
35	10A	Bloqueo de la puerta lateral izquierda
36	10A	Desbloqueo de la puerta lateral derecha
37	10A	Desbloqueo de la puerta lateral izquierda
38	7.5A	ACC
39	20A	Toma de alimentación de accesorios (delantera)
40	20A	Elevalunas eléctrico trasero izquierdo
41	20A	Elevalunas eléctrico trasero derecho
42	20A	Elevalunas eléctrico del acompañante
44	10A	-
45	7.5A	MISS SOL
46	7.5A	Cuadro de instrumentos
47	7.5A	LIMPIA/ LAVAPARABRISAS (RLY) [Modelos con sistema de acceso sin llave]
47	15A	LAVAPARABRISAS [Modelos sin sistema de acceso sin ll ave]
48	10A	SRS
50	-	[Modelos con sistema de acceso sin llave]
50	30A	Limpiaparabrisas delantero [Modelos sin sistema de acceso sin ll ave]
51	7.5A	REL. CORTE EST. [Modelos con sistema de acceso sin llave]
51	7.5A	[Modelos sin sistema de acceso sin ll ave]
53	7.5A	VSA/ABS
54	10A	ACG
55	15A	Bomba de combustible

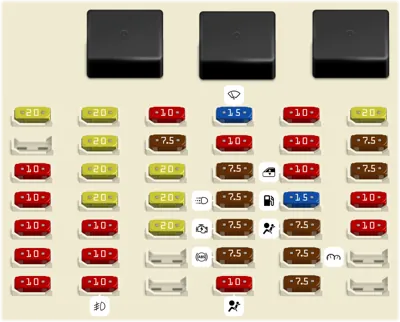

Caja de fusible superior

N°	A	Descripción
1	20A	Cerradura de puerta
3	10A	Inteligente
4	10A	Desbloqueo de la puerta lateral DR
5	10A	Desbloqueo de la puerta lateral AS
6	10A	Desbloqueo de la puerta DR
7	10A	Bloqueo de la puerta DR
8	20A	DR
9	20A	AS
10	20A	RR L
11	20A	RR R
12	10A	Bloqueo de la puerta lateral DR
13	10A	Bloqueo de la puerta lateral AS
14	10A	Antiniebla trasero (No disponible en todos los modelos)
15	10A	REO
16	7.5A	STS (No disponible en todos los modelos)
17	20A	Toma ACC (consola)
19	20A	Calentador de asiento (No disponible en todos los modelos)
22	15A	Lavaparabrisas
23	10A	-
24	7.5A	A/C
25	7.5A	Luces de conducción diurna*
26	7.5A	Motor de arranque
27	7.5A	ABS/VSA
28	10A	SRS
29	10A	LEO
30	10A	ACG
31	10A	Elevalunas eléctrico
32	15A	Bomba de combustible
33	7.5A	SRS
34	7.5A	Cuadro de instrumentos
35	7.5A	MISS SOL
36	20A	Toma de alimentación de accesorios (delantera)
37	7.5A	ACC
38	7.5A	Bloqueo de llave ACC
39	10A	Opción

Caja de fusibles inferior

N°	A	Descripción
1		EPS
1		(PRINCIPAL DE IG.) [Modelos sin ventilación trasera y sistema de acceso sin llave][Modelos sin ventilación trasera y sin sistema de acceso sin llave]
1		(IG PRINCIPAL) [Modelos con ventilación trasera y sistema de acceso sin llave]
1		PRINC. CAJA FUS.2
1		ABS/VSA MTR
1		PRINC. CAJA FUS.
2		Vacío
3	30A	(HTR MTR) [Modelos sin ventilación trasera y sistema de acceso sin llave]
3	40A	(HTR MTR) [Modelos sin ventilación trasera y sin sistema de acceso sin llave][Modelos con ventilación trasera y sistema de acceso sin llave]
4	30A	(IG PRINCIPAL) [Modelos sin ventilación trasera y sin sistema de acceso sin llave]
5	30A	FSR de ABS/VSA
8	20A	TOMA ACCES. (CONSOLA)
9	10A	LUCES PEQUEÑAS
10	20A	TOMA ACCES. (CONSOLA)
11	40A	DEF TRAS.
11	30A	DEF TRAS.
12	7.5A	[Modelos sin ventilación trasera y sistema de acceso sin llave][Modelos sin ventilación trasera y sin sistema de acceso sin llave]
14	7.5A	VENTILADOR ALTO
15	30A	(LIMPIAP. DELANT.) [Modelos sin ventilación trasera y sistema de acceso sin llave][Modelos sin ventilación trasera y sin sistema de acceso sin llave]
