Caja de fusibles del motor

N°	A	Descripción
1	30A	(Wiper) Limpiaparabrisas
2	20A	(-) -
3	10A	(Hazard) Luz de emergencia o balizas
4	10A	(Stop) Luces de freno
8	15A	(IGP) Encendido
9	15A	(IG Coil) Bobina de encendido
10	15A	(DBW) Sistema de acelerador Drive-by-Wire
11	40A	(ABS/VSA MTR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo
12	30A	(Main Fan) Ventilador del radiador
13	30A	ST Magnetic SW
14	7.5A	(MG Clutch) Embrague magnético de A/C
15	7.5A	(Battery Sensor) Sensor inteligente de carga de la batería
16	10A	(Transmission Control Unit*) Unidad de control de transmisión
17	10A	Back Up FI-ECU
18	10A	(Horn) Bocina
19	10A	Front Fog Light*
20	15A	Front Fog Light*
21	15A	(Back Up Main) Luces de reversa
22	10A	(Back Up) Luces de reversa
23	30A	(Sub Fan) Motor del ventilador de enfriamiento
24	30A	(ABS/VSA FSR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo
25	7.5A	IGP2 Sub
26	10A	(IGPS (LAF)) Sensor de flujo de aire magro (sensor O2 especial)
30	30A	(-) -
31	7.5A	Starter DIAG

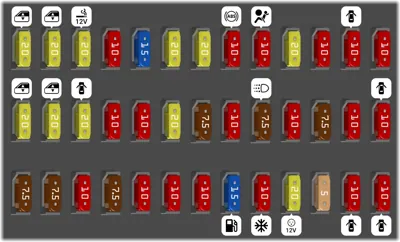

N°	A	Descripción
1	7.5A	Accesorio
2	7.5A	Bloqueo de llave accesorio
3	10A	-
4	7.5A	-
5	10A	Opción
6	10A	Opción2
7	10A	Medidor
8	15A	Bomba de combustible
9	10A	Aire acondicionado
10	20A	Toma de corriente accesoria trasera
11	5A	Mon
12	10A	Bloqueo de puerta del lado derecho
13	10A	Desbloqueo de puerta del lado izquierdo
14	20A	Ventana eléctrica trasera izquierda
15	20A	Ventana eléctrica del pasajero delantero
16	20A	Bloqueo de puerta
17	10A	Unidad de control de la transmisión
18	10A	-
19	20A	-
20	7.5A	Corte de arranque
21	10A	ACG
22	7.5A	Luces de circulación diurna
23	10A	-
24	7.5A	Opción
25	10A	-
26	10A	Desbloqueo de puerta del lado derecho
27	20A	Ventana eléctrica trasera derecha
28	20A	Ventana eléctrica del conductor
29	20A	Toma de corriente accesoria delantera
30	10A	Inteligente
31	15A	-
32	20A	-
33	20A	-
34	10A	ABS/VSA
35	10A	SRS
36	20A	-
37	10A	IMG
38	10A	Bloqueo de puerta del lado izquierdo
