Honda Civic / Fusibles 1997

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
- Calefacción de la luneta trasera
- Elevalunas eléctricos
- Indicadores de dirección / alarmas
1 20A Asientos eléctricos (movimiento longitudinal, ajuste de altura)
2 20A Asientos eléctricos (inclinación del respaldo), asientos con calefacción
3 10A Limpiaparabrisas trasero, Lavaparabrisas trasero
4 10A Luz alta del faro derecho
5 10A Luz alta del faro izquierdo
6 30A Unidad de control del lavafaros, sistema antirrobo
7 20A Ventana eléctrica trasera izquierda
8 20A Ventana eléctrica trasera derecha
9 15A Bobina de encendido
10 20A Ventana eléctrica delantera derecha
11 20A Ventana eléctrica delantera izquierda
12 7.5A Luces de señal de giro
13 15A Bomba de combustible (Unidad SRS)
14 7.5A Control de crucero, Sin llave
15 7.5A Alternador, Sensor SP
16 7.5A Relé del desempañador trasero
17 7.5A Relé del calentador, aire acondicionado
18 7.5A Relé de luz diurna [En modelos canadienses]
19 7.5A Luces de reversa
20 10A Luz diurna [En modelos canadienses]
20 7.5A Luces de circulación diurna, luz antiniebla trasera
21 10A Luz baja del faro derecho
22 10A Luz baja del faro izquierdo
23 10A SRS
24 7.5A Relé de ventana eléctrica, Relé de techo corredizo
25 7.5A Tablero de instrumentos
26 20A Limpiaparabrisas delantero, Lavaparabrisas delantero
27 10A Toma de corriente
27 15A Toma de accesorios, encendedor de cigarrillos
28 10A Radio, reloj, sistema de audio [’96-’97 y ’99-’00]
28 15A Radio, reloj, sistema de audio [’98]
29 7.5A Luz antiniebla trasera, unidad electrónica de la carrocería (ICU)
30 7.5A Luces del tablero
31 7.5A Señal de arranque
32 7.5A Luces de la placa de matrícula y luces traseras
33 7.5A Unidad de bloqueo
34 20A Fusible de repuesto
35 7.5A Fusible de repuesto
36 Fusible de repuesto
37 10A Fusible de repuesto
38 15A Fusible de repuesto

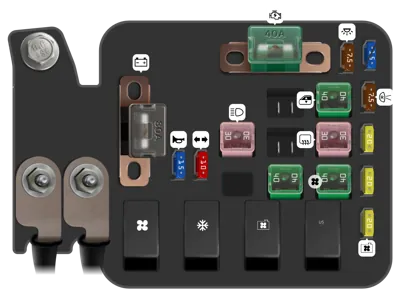

Caja de fusibles debajo del capó

Caja de fusibles debajo del capó
N°ADescripción
- No identificado
- Ventilador del aire acondicionado
- Embrague del compresor del aire acondicionado
- Ventilador de refrigeración
- Calentador
1 80A Batería
2 40A Encendido 1
4 40A Ventana eléctrica
5 30A Faro, Luz pequeña
7 30A Desempañador trasero
8 40A Opción
9 40A Motor del calefactor
10 7.5A Luz interior
11 15A [GX]: Relé del módulo de control del motor (PGM-FI), Módulo de control del inyector (Relé del inyector), Servicio de reemplazo del relé
11 15A [excepto GX]: Relé de la unidad de control del motor (PGM-FI), unidad de control del inyector (relé del inyector), FI E/M (ECM/PCM)
12 7.5A Luces de reversa, Radio
13 20A Unidad de cierre de puertas, Techo corredizo
14 20A Embrague magnético (aire acondicionado), Ventilador del condensador (aire acondicionado)
15 20A Ventilador de enfriamiento
16 15A Claxon, Luz de freno
17 10A Luces intermitentes

Caja de fusibles ABS

Caja de fusibles ABS
N°ADescripción
- ABS pump
1 40A Motor de la bomba ABS
2 20A ABS +B
3 7.5A Chequeo del motor
