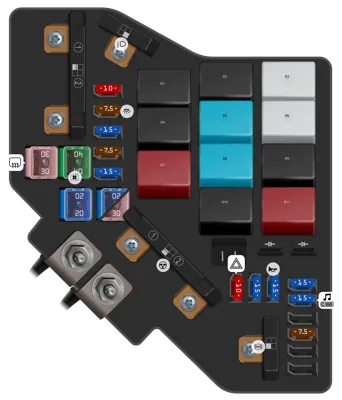

CAJA DE FUSIBLES BAJO EL CAPÓ
| N° | A | Descripción | |
|---|---|---|---|
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| 1 | 100 amp - Fusible Principal // 70 amp - EPS (Si está equipado) | ||
| 2 | 60 amp - Opción Principal // 50 amp - Interruptor de Encendido Principal | ||
| 3 | 30 amp - ABS/VSA F/S o 30 amp - Motor ABS/VSA // 40 amp - ABS/VSA F/S (En modelos con sistema VSA) | ||
| 4 | 50 amp - Luz Principal // 40 amp - Ventana Eléctrica Principal | ||
| 6 | 20A | Motor del Ventilador Secundario | |
| 7 | 20A | Motor del Ventilador Principal [M/T] | |
| 7 | 30A | Motor del Ventilador Principal [A/T] | |
| 8 | 30A | Desempañador Trasero | |
| 9 | 40A | Soplador | |
| 10 | 10A | Luces de Emergencia | |
| 11 | 15A | FI Sub | |
| 12 | 15A | Freno y Bocina | |
| 15 | 7.5A | Nivel de Aceite IGPS | |
| 17 | 15A | Amplificador de Audio (Si está equipado) | |
| 18 | 15A | Bobina de Encendido | |
| 19 | 15A | FI Principal | |
| 20 | 7.5A | Embrague MG | |
| 21 | 15A | DBW | |
| 22 | 7.5A | Luz Interior | |
| 23 | 10A | Reversa |

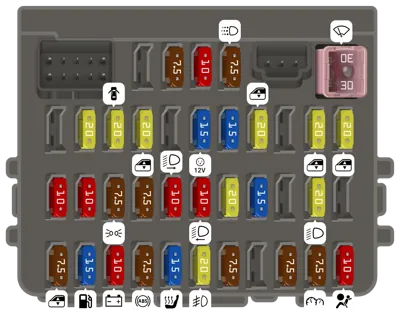

CAJA DE FUSIBLES INTERIOR
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Ventana Eléctrica | |
| 2 | 15A | Bomba de Combustible | |
| 3 | 10A | Alternador | |
| 4 | 7.5A | ABS/VSA | |
| 5 | 15A | Asiento calefaccionado (Si está equipado) | |
| 6 | 20A | Luz Antiniebla Delantera (Si está equipado) | |
| 7 | 7.5A | TPMS (Si está equipado) | |
| 9 | 7.5A | ODS | |
| 10 | 7.5A | TABLERO DE INSTRUMENTOS | |
| 11 | 10A | SRS | |
| 12 | 10A | Luz Alta del Faro Derecho | |
| 13 | 10A | Luz Alta del Faro Izquierdo | |
| 14 | 7.5A | Luz Pequeña (Interior) | |
| 15 | 7.5A | Luz Pequeña (Exterior) | |
| 16 | 10A | Luz Baja del Faro Derecho | |
| 17 | 10A | Luz Baja del Faro Izquierdo | |
| 18 | 20A | Luz Alta Principal del Faro | |
| 19 | 15A | Luces Pequeñas (Principal) | |
| 21 | 20A | Luz Baja Principal del Faro | |
| 24 | 20A | Techo Solar (Si está equipado) | |
| 25 | 20A | Cerradura de la Puerta | |
| 26 | 20A | Ventana Eléctrica del Conductor | |
| 28 | 15A | Toma de Corriente Trasera (Si está equipado) | |
| 29 | 15A | Accesorio | |
| 30 | 20A | Ventana Eléctrica del Pasajero | |
| 32 | 20A | Ventana Eléctrica Trasera Derecha | |
| 33 | 20A | Ventana Eléctrica Trasera Izquierda | |
| 35 | 7.5A | Radio de Accesorio | |
| 36 | 10A | HAC | |
| 37 | 7.5A | Luz Diurna | |
| 38 | 30A | Limpiaparabrisas Delantero |
