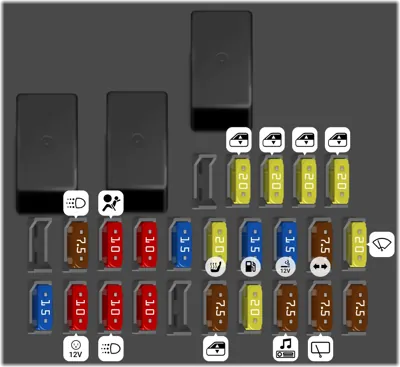

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Bobina de encendido | |
| 2 | 10A | Toma de corriente accesoria trasera | |
| 3 | 10A | Luces de circulación diurna (modelos canadienses) | |
| 4 | 10A | ACG | |
| 6 | 7.5A | Relé de elevalunas eléctrico | |
| 7 | 20A | Techo corredizo | |
| 8 | 7.5A | Accesorio, Radio | |
| 9 | 7.5A | Limpiaparabrisas trasero | |
| 10 | 7.5A | Medidor | |
| 12 | 7.5A | Luces de circulación diurna (modelos canadienses) | |
| 13 | 10A | SRS | |
| 14 | 10A | Espejos de control remoto | |
| 15 | 15A | + B FR ACC | |
| 16 | 20A | Asiento calefaccionado | |
| 17 | 15A | Bomba de combustible | |
| 18 | 15A | Toma de corriente accesoria delantera | |
| 19 | 7.5A | Luces direccionales | |
| 20 | 20A | Limpiaparabrisas delantero | |
| 22 | 20A | Elevalunas eléctrico delantero derecho | |
| 23 | 20A | Elevalunas eléctrico delantero izquierdo | |
| 24 | 20A | Elevalunas eléctrico trasero izquierdo | |
| 25 | 20A | Elevalunas eléctrico trasero derecho |
Caja de fusibles del compartimiento del motor (Principal)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | (Condenser Fan) Ventilador del condensador de AC | |
| 2 | 30A | (Engine) Sistema de control del motor | |
| 3 | 15A | (Interior Light) Luces interiores | |
| 4 | 20A | (Cooling Fan) Electroventilador de enfriamiento | |
| 5 | 15A | (Hazard) Luz de emergencia o balizas | |
| 6 | 15A | (Small Light) Luces pequeñas | |
| 7 | 15A | (Horn, Stop) Bocina; Luces de freno | |
| 8 | 15A | (DBW) Sistema de acelerador Drive-by-Wire | |
| 9 | 10A | (Back Up) Luces de reversa | |
| 10 | 30A | (ABS Motor) Sistema de frenos antibloqueo | |
| 11 | 20A | (Rear Defroster) Desempañador trasero | |
| 12 | 40A | (Heater Motor) Motor soplador de AC | |
| 13 | 40A | (Power Window) Ventanas eléctricas | |
| 14 | 40A | Option | |
| 15 | 20A | (Left Headlight) Faro izquierdo | |
| 16 | 20A | (Door Lock) Sistema de cierre de puertas eléctrico | |
| 17 | 20A | (Right Headlight) Faro derecho | |
| 18 | 30A | (ABS F/S) Sistema de frenos antibloqueo | |
| 19 | 100A | (Battery) Sistema de carga | |
| 20 | 50A | (Ignition 1) Encendido | |
| 21 | 20A | Spare Fuses | |
| 22 | 30A | Spare Fuses | |
| 23 | 7.5A | Spare Fuses | |
| 24 | 10A | Spare Fuses | |
| 25 | 15A | Spare Fuses |
Caja de fusibles en el motor (Secundaria)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Calefactor LAF | |
| 2 | 7.5A | Luces de circulación diurna [modelos canadienses] | |
| 3 | 15A | ECU FI (ECM/PCM) | |
| 4 | 15A | Bobina IG |
