Honda CR-V / Fusibles 2015

Caja de fusibles del co mpartimento motor tipo A

Caja de fusibles del co mpartimento motor tipo A
N°ADescripción
1 EPS
1 Pretensor electrónico izquierdo[Nafta]
1 Bujías [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
1 Motor de ABS/VSA
1 ABS/VSA FSR [Nafta]
1 CC/CC1 [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
1 E-DPS [Nafta]
1 Fusible principal [Nafta]
1 Fusible principal [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
2 Principal de IG
2 Principal de la caja de fusibles
2 Principal 2 de la caja de fusibles
2 Luz de carretera principal [Nafta]
2 Faro principal [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
2 Interruptor magnético ST [Nafta]
2 Luneta térmica [Nafta]
2 Pretensor electrónico derecho [Nafta]
2 CC/CC 2 [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
2 Motor del calefactor
2 Limpiaparabrisas principal [Nafta]
2 Luneta térmica [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
2 Motor del ventilador secundario [Nafta]
2 Motor del ventilador secundario [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
2 Motor del ventilador principal [Nafta]
2 Motor del ventilador principal [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
3 A/C PTC 1 [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
3 A/C PTC 2 [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
3 A/C PTC 3 [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
3 A/C PTC 4 [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
4 - Vacío
5 - Vacío
6 7.5A UB ECU (R/B) [Modelos diésel sin parada automática en ralentí]
6 7.5A Luces interiores [Modelos diésel con parada automática en ralentí]
7 10A Marcha atrás [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
8 7.5A CL RELÉ ventilador secundario [Nafta]
9 7.5A IGPS [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
10 7.5A Retrovisor térmico [Nafta]
10 7.5A Luces interiores [Modelos diésel sin parada automática en ralentí]
10 7.5A Marcha atrás [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
11 7.5A DIODO ST MG/STRLD [Nafta]
11 7.5A STRLD [Modelos diésel con parada automática en ralentí]
12 20A Luces antiniebla delanteras
13 20A Amplificador de sonido [Nafta] [Modelos diésel sin parada automática en ralentí]
13 30A Pretensor electrónico izquierdo (Mín.) [Modelos diésel con parada automática en ralentí]
14 10A Bocina
15 10A Peligro
16 10A Tope [Nafta]
16 15A Tope [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
17 15A Bobina IG [Nafta]
17 10A Laf [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
18 15A IGP 2
19 20A ABS/VSR FSR (Min) [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
20 20A Reclinación del asiento eléctrico del pasajero [Nafta]
20 20A AT TCU [Modelos diésel sin parada automática en ralentí]
20 30A Pretensor electrónico derecho (Mín.) [Modelos diésel con parada automática en ralentí]
21 30A Lavafaros
22 15A Accionamiento por cable [Nafta]
22 7.5A FIECU de reserva [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
23 15A IGP [Nafta]
23 20A IGP [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
24 10A Luz de cruce izquierda [Modelos con faros halógenos]
24 15A Luz de cruce izquierda [Modelos con faros con descarga de alta intensidad]
25 10A Luz de cruce derecha [Modelos con faros halógenos]
25 15A Luz de cruce derecha [Modelos con faros con descarga de alta intensidad]
26 20A Luces de posición principales
27 7.5A Embrague MG
28 7.5A Luces interiores [Nafta]
28 20A Marcha atrás interior principal [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]
29 10A Marcha atrás [Nafta]
29 20A ACC trasero [Modelos diésel con parada automática en ralentí] [Modelos diésel sin parada automática en ralentí]

Caja de fusibles del compartimento motor tipo B

Caja de fusibles del compartimento motor tipo B
N°ADescripción
1 7.5A Shift By Wire

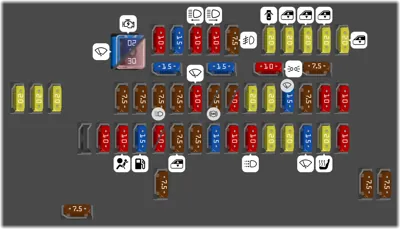

Caja de fusibles interior del lado del conductor Modelo con volante a la izquierda

Caja de fusibles interior del lado del conductor Modelo con volante a la izquierda
N°ADescripción
1 - Vacío
2 10A ACG
3 10A SRS
4 15A Bomba de combustible
5 10A Cuadro de instrumentos [Modelos sin parada automática en ralentí]
5 10A Relé [Modelos con parada automática en ralentí]
6 7.5A Elevalunas eléctrico
7 7.5A VB SOL [No disponible en todos los modelos]
8 15A Motor del bloqueo de la puerta del lado del pasajero (desbloqueo)
9 10A Motor del bloqueo de la puerta del lado trasero del conductor (desbloqueo)
10 10A Luces de conducción diurna
11 20A Techo solar [No disponible en todos los modelos]
12 20A Toma de corriente para accesorios (compartimento de la consola)
13 15A Lavaparabrisas [No disponible en todos los modelos]
14 20A Calefacción de los asientos [No disponible en todos los modelos]
15 10A Motor del bloqueo de la puerta del conductor (desbloqueo)
16 20A Deslizamiento del asiento eléctrico del conductor [No disponible en todos los modelos]
17 20A Reclinación del asiento eléctrico del conductor [No disponible en todos los modelos]
18 20A Cierre con pestillo del portón trasero eléctrico [No disponible en todos los modelos]
19 7.5A ACC
20 7.5A Bloqueo de llave ACC
21 7.5A Luces de conducción diurna
22 7.5A A/C
23 10A RLY del limpiaparabrisas/lavaparabrisas
24 7.5A ABS/VSA [Modelos sin parada automática en ralentí]
24 7.5A Relé 2 [Modelos con parada automática en ralentí]
25 7.5A Reserva FI ECU I/S APD [Modelos con parada automática en ralentí]
25 10A Audio [Modelos sin parada automática en ralentí]
26 20A Súper bloqueo [No disponible en todos los modelos]
27 20A Toma de corriente para accesorios (consola frontal)
28 15A Lavaparabrisas [No disponible en todos los modelos]
29 7.5A SRS2
30 10A Motor del bloqueode la puertadel conductor (bloqueo)
31 10A Inteligente [No disponible en todos los modelos]
32 15A Motor del bloqueo de la puerta del lado del pasajero (bloqueo)
33 15A Motor del bloqueo de la puerta del conductor (bloqueo)
34 10A Luces de posición
35 7.5A Iluminación
36 10A Suministro del limpialunetas trasero [No disponible en todos los modelos]
37 15A Luz de curvas [No disponible en todos los modelos]
38 10A Luz de carretera izquierda
39 10A Luz de carretera derecha
40 7.5A Luz antiniebla trasera
41 20A Bloqueo de la puerta
42 20A Elevalunas eléctrico del conductor
43 20A Elevalunas eléctrico trasero derecho
44 20A Elevalunas eléctrico del lado del pasajero delantero
45 20A Elevalunas eléctrico trasero izquierdo
46 20A Motor de arranque [No disponible en todos los modelos]
46 30A Limpiaparabrisas delantero [No disponible en todos los modelos]
47 7.5A Relé de corte del motor de arranque [No disponible en todos los modelos]
48 7.5A VSA UB ECU de reserva [No disponible en todos los modelos]
49 7.5A Cámara del sensor delantero [No disponible en todos los modelos]
50 7.5A Corte del motor de arranque [No disponible en todos los modelos]
51 7.5A Diodo MG [No disponible en todos los modelos]

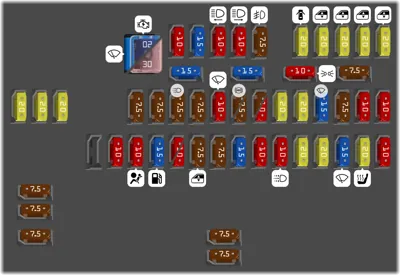

Caja de fusibles interior del lado del conductor Vehículo con volante a la derecha

Caja de fusibles interior del lado del conductor Vehículo con volante a la derecha
N°ADescripción
1 - Vacío
2 10A ACG
3 10A SRS
4 15A Bomba de combustible
5 10A Cuadro de instrumentos [Modelos sin parada automática en ralentí]
5 10A Relé [Modelos con parada automática en ralentí]
6 7.5A Elevalunas eléctrico
7 7.5A VB SOL [No disponible en todos los modelos]
8 15A Motor del bloqueo de la puerta del lado del pasajero (desbloqueo)
9 10A Motor del bloqueo de la puerta del lado trasero del conductor (desbloqueo)
10 10A Luces de conducción diurna
11 20A Techo solar [No disponible en todos los modelos]
12 20A Toma de corriente para accesorios (compartimento de la consola)
13 15A Lavaparabrisas [No disponible en todos los modelos]
14 20A Calefacción de los asientos [No disponible en todos los modelos]
15 10A Motor del bloqueo de la puerta del conductor (desbloqueo)
16 20A Deslizamiento del asiento eléctrico del conductor [No disponible en todos los modelos]
17 20A Reclinación del asiento eléctrico del conductor [No disponible en todos los modelos]
18 20A Cierre con pestillo del portón trasero eléctrico [No disponible en todos los modelos]
19 7.5A ACC
20 7.5A Bloqueo de llave ACC
21 7.5A Luces de conducción diurna
22 7.5A A/C
23 10A RLY del limpiaparabrisas/ lavaparabrisas
24 7.5A ABS/VSA [Modelos sin parada automática en ralentí]
24 7.5A Relé 2 [Modelos con parada automática en ralentí]
25 7.5A Reserva FI ECU I/S APD [Modelos con parada automática en ralentí]
25 10A Audio [Modelos sin parada automática en ralentí]
26 20A Super bloqueo [No disponible en todos los modelos]
27 20A Toma de corriente para accesorios (consola frontal)
28 15A Lavaparabrisas
29 7.5A SRS2
30 10A Motor del bloqueo de la puerta del conductor (bloqueo)
31 10A Inteligente [No disponible en todos los modelos]
32 15A Motor del bloqueo de la puerta del lado del pasajero (bloqueo)
33 15A Motor del bloqueo de la puerta del conductor (bloqueo)
34 10A Luces de posición
35 7.5A Iluminación
36 10A Suministro del limpialunetas trasero [No disponible en todos los modelos]
37 15A Luz de curvas [No disponible en todos los modelos]
38 10A Luz de carretera izquierda
39 10A Luz de carretera derecha
40 7.5A Luz antiniebla trasera
41 20A Bloqueo de la puerta
42 20A Elevalunas eléctrico del conductor
43 20A Elevalunas eléctrico trasero derecho
44 20A Elevalunas eléctrico del lado del pasajero delantero
45 20A Elevalunas eléctrico trasero izquierdo
46 20A Motor de arranque [No disponible en todos los modelos]
46 30A Limpiaparabrisas delantero [No disponible en todos los modelos]
47 7.5A Relé de corte del motor de arranque [No disponible en todos los modelos]
48 7.5A VSA UB ECU de reserva [No disponible en todos los modelos]
49 7.5A Cámara del sensor delantero [No disponible en todos los modelos]
50 7.5A Corte del motor de arranque [No disponible en todos los modelos]
51 7.5A Diodo MG [No disponible en todos los modelos]

Caja de fusibles interior del lado del pasajero. Ubicados cerca del panel lateral inferior. Modelos con palanca a la izquierda

Caja de fusibles interior del lado del pasajero. Ubicados cerca del panel lateral inferior. Modelos con palanca a la izquierda
N°ADescripción
1 7.5A Cuadro de instrumentos
2 7.5A VSA/ABS
3 7.5A MICU
4 20A Amplificador de sonido
5 7.5A Radio ACC
6 20A Suministro de reserva 2

Caja de fusibles interior del lado del pasajero. En la parte trasera del salpicadero. Modelos con palanca a la derecha

Caja de fusibles interior del lado del pasajero. En la parte trasera del salpicadero. Modelos con palanca a la derecha
N°ADescripción
1 7.5A Cuadro de instrumentos
2 7.5A VSA/ABS
3 7.5A MICU
4 20A Amplificador de sonido
5 7.5A Radio ACC
6 20A Suministro de reserva 2
