Honda CR-V / Fusibles 2022

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 VST 1
1 Servofreno Eléctrico
1 Motor del Ventilador Principal
1 Módulo de Relé 1
1 IG Principal 2 [Modelos con sistema de acceso sin llave]
1 Módulo de Relé 2
1 Batería
2 EPS
2 IG Principal 1 [Modelos con sistema de acceso sin llave]
2 IG Principal 1 [Modelos sin sistema de acceso sin llave]
2 Opción de Caja de Fusibles
2 Caja de Fusibles 1
2 Motor del Limpiaparabrisas Delantero
2 Motor del Ventilador Secundario
3 Desempañador Trasero
3 Motor de Arranque
3 Caja de Fusibles 2
3 Motor ABS/VSA
3 ABS/VSA FSR
3 Motor del Soplador
4 Bloque de Opción 1 [Modelos con sistema de acceso sin llave]
4 Bloque de Opción 2 [Modelos con sistema de acceso sin llave]
4 VST 2
4 Compuerta Trasera Eléctrica [Modelos con sistema de acceso sin llave]
5 7.5A VB ACT
6 15A Lavador
7 15A FI Principal
8 15A FI Secundario
9 10A Luces de Freno
10 20A Inyector
11 7.5A LAF
12 10A ECU FI
13 15A Descongelador del Limpiaparabrisas Delantero [Modelos con sistema de acceso sin llave]
14 10A Luces de Emergencia
15 15A Bobina IG
16 15A Transmisión
18 10A Respaldo
20 20A E-DPS [No disponible en todos los modelos]
21 20A Calefacción del Asiento Trasero [Modelos con sistema de acceso sin llave]
22 10A Luces Antiniebla Delanteras [No disponible en todos los modelos] / Rejilla Inferior de Obturación
23 10A Embrague Magnético / Rejilla Superior de Obturación [Modelos sin sistema de navegación]
23 20A VMP PRINCIPAL [Modelos con sistema de navegación]
24 10A Bocina
25 7.5A Ventilador de Refrigeración
27 30A Respaldo 2
28 7.5A Interruptor Magnético ST
31 10A VMP [Modelos con sistema de navegación]
34 7.5A Cargador USB [Modelos con sistema de navegación]

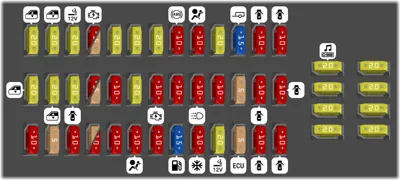

Caja de fusibles interior (A)

Caja de fusibles interior (A)
N°ADescripción
- 20A Cierre eléctrico del portón trasero [No disponible en todos los modelos]
- 20A Deslizamiento del asiento eléctrico del pasajero [No disponible en todos los modelos]
- 20A Reclinación del asiento eléctrico del pasajero [No disponible en todos los modelos]
- 20A Motor de la cortina panorámica [No disponible en todos los modelos]
- 20A Amplificador de audio [No disponible en todos los modelos]
- 20A EPT I
- 20A EPT D
- 20A Toma de corriente accesoria (Área de carga) - [No disponible en todos los modelos]
1 10A Accesorio
2 5A Bloqueo de llave
3 10A Opción 3
4 5A Opción 2 [Modelos con sistema de acceso sin llave]
4 10A Transmisión [Modelos sin sistema de acceso sin llave]
5 10A Opción
6 10A Indicador SRS
7 10A Medidor
8 15A Bomba de combustible
9 10A Aire acondicionado
10 20A Toma de corriente accesoria (Consola central)
11 5A Control del motor
12 10A Bloqueo de puerta del lado del pasajero
13 10A Desbloqueo de puerta del lado del conductor
14 20A Ventana eléctrica trasera del lado del conductor
15 20A Ventana eléctrica delantera del lado del pasajero
16 20A Bloqueo de puerta
17 10A Transmisión [Modelos con sistema de acceso sin llave]
17 5A Opción 2 [Modelos sin sistema de acceso sin llave]
18 10A Soporte lumbar delantero del conductor
19 20A Techo corredizo [No disponible en todos los modelos]
20 10A Motor de arranque
21 10A ACG
22 10A Luz de circulación diurna
23 10A Calefacción del volante [No disponible en todos los modelos]
24 5A Opción
25 10A Bloqueo de puerta del conductor
26 10A Desbloqueo de puerta del lado del pasajero
27 20A Ventana eléctrica trasera del lado del pasajero
28 20A Ventana eléctrica del conductor
29 20A Toma de corriente accesoria delantera
30 10A Entrada inteligente [Modelos con sistema de acceso sin llave]
30 5A STS [Modelos sin sistema de acceso sin llave]
31 20A Reclinación del asiento eléctrico del conductor [No disponible en todos los modelos]
32 20A Calefacción del asiento delantero [No disponible en todos los modelos]
33 20A Deslizamiento del asiento eléctrico del conductor [No disponible en todos los modelos]
34 10A ABS/VSA
35 10A SRS
36 20A Opción HAC [No disponible en todos los modelos]
37 15A Remolque
38 10A Bloqueo de puerta del lado del conductor
39 10A Desbloqueo de puerta del conductor

Caja de fusibles interior (B)

Caja de fusibles interior (B)
N°ADescripción
1 7.5A IG1 VSA2
2 5A IG1 METER VST
3 7.5A IG1 VSA1
4 5A +B VSA
5 7.5A +B EOP
6 15A +B BACKUP2 MAIN
7 5A VST ACC1
