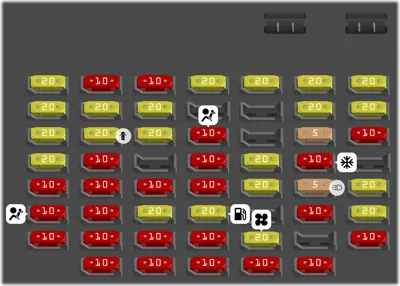

I/S2 |
| - |
|
|
(-) - |
| - |
|
|
F/BOX OPTION 1 |
| - |
|
|
(PTC HTR 1) Calefactor adicional AC |
| - |
|
|
F/BOX OPTION 2 |
| - |
|
|
(-) - |
| - |
|
|
F/BOX MAIN 1 |
| - |
|
|
(AUDIO AMP) Sistema de audio |
| - |
|
|
ST MAGNETIC SW |
| - |
|
|
(PTC HTR 3) Calefactor adicional AC |
| - |
|
|
(RR DEF) Desempañador trasero |
| - |
|
|
(-) - |
| - |
|
|
(HTR MTR) Motor soplador de AC |
| - |
|
|
PTG MTR |
| - |
|
|
(ABS/VSA FSR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehÃculo |
| - |
|
|
(ABS/VSA MTR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehÃculo |
| - |
|
|
(-) - |
| - |
|
|
E BOOSTER |
| - |
|
|
(IG1 MAIN 1) Protege varios circuitos |
| - |
|
|
(-) - |
| - |
|
|
(IG1 MAIN 2) Protege varios circuitos |
| - |
|
|
VS1 |
| - |
|
|
(WIPER) Limpiaparabrisas |
| - |
|
|
(EPS) Dirección asistida eléctrica |
| - |
|
|
(-) - |
| - |
|
|
(-) - |
| - |
|
|
(MAIN FAN) Ventilador del radiador |
| - |
|
|
F/BOX MAIN 2 |
| 1 |
|
|
(MAIN FUSE) Fusible principal |
| 6 |
|
30A |
(SUB FAN) Motor del ventilador de enfriamiento |
| 7 |
|
20A |
SRM2 |
| 9 |
|
10A |
(BACK UP) Luces de reversa |
| 10 |
|
15A |
FR WIPER DEICER |
| 11 |
|
10A |
(RR FOG) Luces antiniebla traseras |
| 13 |
|
7.5A |
(AUDIO SUB) Sistema de audio |
| 15 |
|
10A |
(FR FOG) Luces antiniebla delanteras |
| 17 |
|
10A |
A/C MG CLUTCH |
| 18 |
|
15A |
(HORN) Bocina |
| 19 |
|
15A |
FR WASHER |
| 20 |
|
15A |
(AUDIO) Sistema de audio |
| 21 |
|
20A |
SRM1 |
| 22 |
|
15A |
(DBW) Sistema de acelerador Drive-by-Wire |
| 23 |
|
10A |
(HAZARD) Luz de emergencia o balizas |
| 24 |
|
10A |
VBU |
| 25 |
|
15A |
(IGP) Encendido |
| 26 |
|
10A |
(TCU) Unidad de control de transmisión |
| 27 |
|
20A |
LCM L |
| 28 |
|
20A |
(INJ) Inyectores de combustible |
| 29 |
|
10A |
(STOP) Luces de freno |
| 30 |
|
20A |
LCM R |
| 31 |
|
15A |
(IG COIL) Bobina de encendido |
| 36 |
|
15A |
AUDIO MAIN VST |
| 39 |
|
7.5A |
IGPS VBACT |
| 40 |
|
7.5A |
(IGPS FAN) Electroventilador de enfriamiento |
| 41 |
|
7.5A |
(IGPS LAF) Sensor de flujo de aire magro (sensor O2 especial) |
| 42 |
|
5A |
IG1 MON 2 |
| 44 |
|
7.5A |
(AUDIO SUB VST) Sistema de audio |
